插翅难逃：导弹的红外成像制导技术
2016-01-15 21:05:39   来源：微迷   评论：0   点击：

在电视上往往可以看到这样的画面，飞机被导弹追击，瞬间释放大量的红外诱饵弹，导弹扑向诱饵，飞机逃过一劫，这种专门对付红外导引头的红外诱饵弹被各个国家的各种武器平台广泛使用着，保护了无数士兵的生命。然而现今一项新技术的出现将宣告红外诱饵弹的终结——红外成像制导技术，正在革命性的改变着战争格局。

红外成像制导的原理

红外成像，是一种实时扫描技术，顾名思义就是利用红外线进行成像。它将景物表面温度的空间分布解析成按时序排列的电信号，而后以可见光的形式显示出来，或者将其存储在存储器内，为数字机提供输入，红外成像制导就是利用数学信号处理的方法分析这种图形，从而得到制导信息。这种导引头一般由红外摄像头、图形处理电路、图形识别电路、跟踪处理器和设想头跟踪系统等组成。

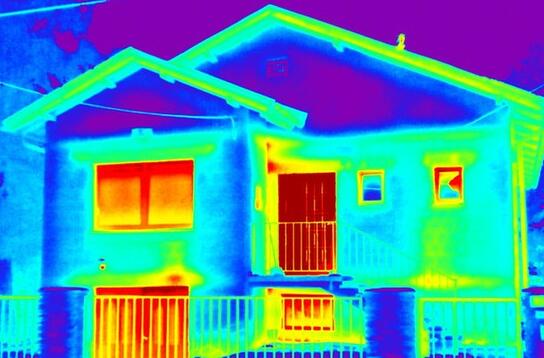

对房屋的红外成像

其工作原理为：发射导弹前，首先由控制站红外前视装置搜索和捕获目标，依据视场内各种物体热辐射的微小差别在控制站显示器上显示出图像，一旦目标位置被确定，导引头开始跟踪目标，锁定分为发射前锁定和发射后锁定两种。发射导弹后，摄像头摄取目标的红外图像并进行预处理以得到数字化目标图像，经图像处理和图像识别，区分目标、背景信息，识别出真目标并抑制假目标，跟踪装置则按预定的跟踪方式跟踪目标图像，并送出摄像头的瞄准指令和引导指令信息，使得导弹飞向选定目标。

红外制导技术的优点

红外成像有其独特的有点，具体为：抗干扰能力强。红外成像制导系统的探测是靠目标和背景的辐射率不同，且制导信息源是热图像，因而要对其实现有效干扰极难，几乎无法被干扰。灵敏度和空间分辨率较高。红外成像系统一般采用二维扫描，要比普通成像采用的一维扫描分辨率高得多。

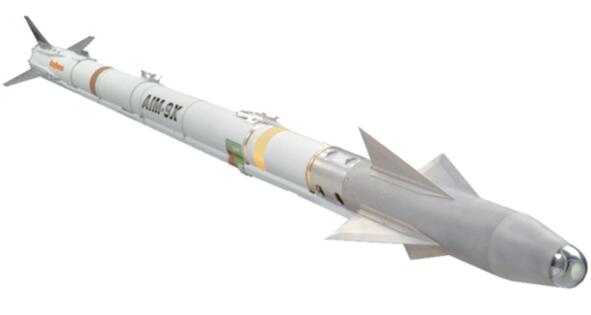

AIM-9X导弹采取了红外成像体制，极难被干扰

探测距离较远。红外较易穿透雾霾，与可见光相比，探测距离可大3～6倍。命中精度高，能识别敌我目标。红外成像制导技术使用的信息源是目标的热图像，目标形态结构的细小差异，都能够在热图像上显示出来。即使是隐蔽和伪装的目标，也由于各种物体的辐射特性不同，能在分辨率较好的图像上识别出来，因而一旦和弹载计算机结合，甚至可以从目标群中搜索出目标。

因为采用了红外成像体制，其无疑还拥有全天候工作的特点。典型的红外成像制导导弹就是美军的AIM-9X，这款导弹计划装备于大多数美军空军平台，包括最先进的F-22和F-35，其采用的第五代凝视焦平面阵列寻的器可实现智能制导，可以对干扰热源和自然热源有效识别。

典型的红外制导武器

各国典型的红外制导导弹有：AGM114A“海尔法”反坦克导弹。美国产品，该导弹采取凝视型红外焦平面成像制导，采用铟砷锑/硅混合CCD器件工作在3.4～4.0μm，有发射前锁定和发射后锁定两种模式，锁定后采取多模跟踪器跟踪。远程“崔格特”反坦克导弹。德英法联合研制，采用凝视型焦平面成像制导，采用锑镉汞器件，发射前锁定，锁定后可同时跟踪4个独立目标。

“ASRAAM”先进进程空空导弹。德英联合研制，采用凝视型焦平面成像制导，多远镉汞焦平面，工作在8～12μm，拥有发射后不管的功能。我国的最新近距格斗弹霹雳-10也采用了红外成像制导模式，目前已装配大多数机型，这让我军战机的格斗能力大大提高。
