据麦姆斯咨询报道,欧姆龙电子部件有限公司(Omron Electronic Components)为其D6T MEMS热传感器增添了广角32 × 32像素元件,提供了欧姆龙有史以来最宽广的探测视野。

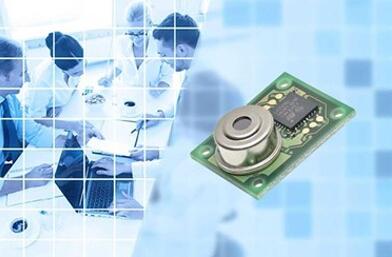

欧姆龙为D6T MEMS热电堆传感器家族增添超广角版本

据麦姆斯咨询报道,欧姆龙电子部件有限公司(Omron Electronic Components,以下简称欧姆龙)为其D6T MEMS热传感器增添了广角32 × 32像素元件,提供了欧姆龙有史以来最宽广的探测视野。

欧姆龙D6T-32L-01A可在90° × 90°的范围内进行探测,能够涵盖广阔的区域,在单点即可探测覆盖整个房间。该高性能传感器可在10~70℃的环境温度下提供0~200℃的非接触温度测量。

D6T- 32L是欧姆龙已发布的三款D6T改进型之一。

视野更狭窄的应用可使用1 x 8的D6T-8L-09H和4 x 4的D6T-44L-06H两款MEMS热传感器,这两款热电堆传感器可分别提供54.5° x 5.5°和44.2° x 45.7°的探测范围。这两款器件可在5~45℃的环境温度下提供5~200℃的非接触温度测量。

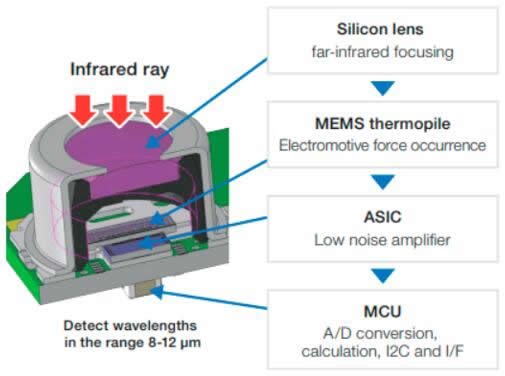

D6T传感器的横截面视图

D6T传感器的横截面视图

D6T传感器的横截面视图

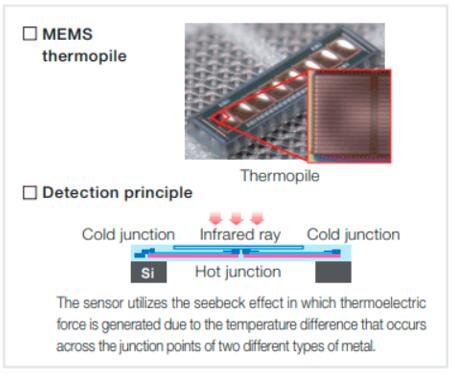

D6T传感器基于一款红外传感器,使用热电堆元件来吸收目标物体的辐射能量,该传感器可在不接触物体的情况下测量物体的表面温度。D6T采用了最先进的MEMS热电堆,将定制化设计的传感器ASIC和信号微处理器与算法置于小尺寸封装中,该器件被认为提供了业界最高的信噪比(SNR)。该器件可将传感器信号直接转换成数字温度输出,为微控制器提供了直观的界面。

最大32 x 32像素版D6T传感器仅有14mm x 8mm x 8.93mm尺寸大小,非常适合在大范围的物联网及其它嵌入式应用中进行温度探测。

D6T系列传感器可应用于空调、照明系统、安全系统以及护理和检测设备中的人体探测,还可应用于工业设备、冰箱、微波炉等非接触式物体检测。

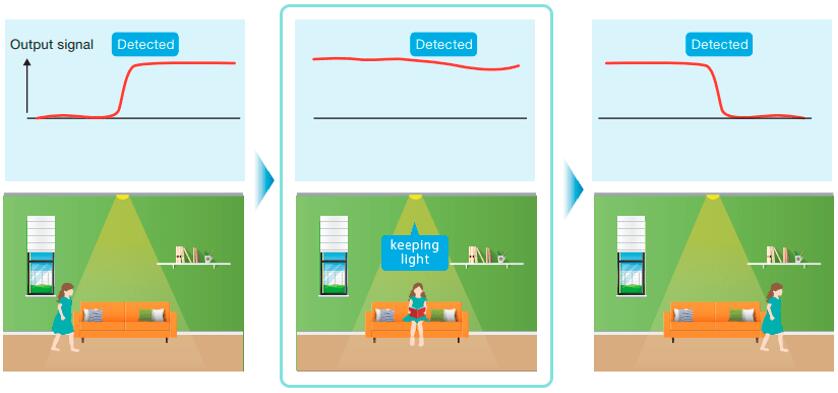

热电堆传感器通过“连续检测热辐射的温度”来转换温度读数

热电堆传感器通过“连续检测热辐射的温度”来转换温度读数

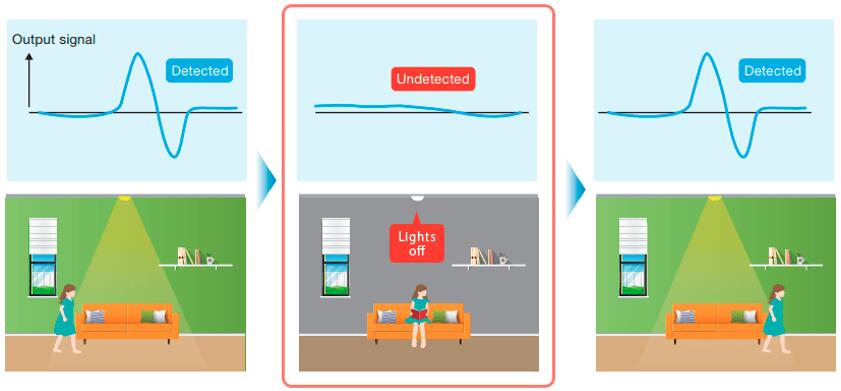

热释电传感器仅在检测到“热辐射的温度变化”时才转换温度读数

热释电传感器仅在检测到“热辐射的温度变化”时才转换温度读数

该D6T系列传感器相比于与依赖运动检测的热释电传感器,其优势在于非接触式MEMS热传感器能够检测静止的人(或物体)的存在。
