感知“利”器｜可燃气体监测无线传感系统
2016-11-25 14:06:11   来源：麦姆斯咨询   评论：0   点击：

工欲善其事，必先利其器。在全球化的今天，专利已不仅仅是创新的一种保护手段，它已成为商业战场中的利器。麦姆斯咨询倾情打造MEMS、传感器以及物联网领域的专利运营平台，整合全产业链知识产权资源，积极推动知识产权保护与有效利用。

近年来可燃气体作为清洁能源在工业和居民生活中有了广泛的应用，可燃气体一旦发生泄露，可能发生中毒、爆炸等严重后果。对可燃气体泄露的监测和提前预警可以有效地避免不必要的损失，因此，可燃气体探测在居民生活和工业中发挥着重要作用。

最早的可燃气体监测方案主要是应用可燃气体监测仪，它的解构比较简单，使用方便。但是它的作用空间比较狭窄，需要人们随身携带，对监测对象进行随时检测，不能有效及时的把危险信息传送给人们。

可燃气体监测系统的开发，早期主要基于总线的系统。虽然这种监测系统在工业领域被广泛应用，但是由于其本身需要布线的特点，不仅对电缆质量要求很高，而且成本大的同时，电缆也容易被腐蚀，另外，当改变监测区域时，操作起来会很麻烦。

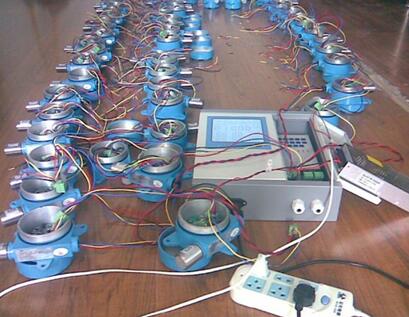

可燃气体有线监测网络

随着短距离通讯无线传感网络的发展，基于无线传感器网络，运用无线通信方式对可燃气体浓度进行实时监测的网络系统应运而生，这种无线传感系统不仅安装布置方便，大大降低了运营成本，而且，能够实时的将监测数据发送给用户，提升了安全性和便利性。

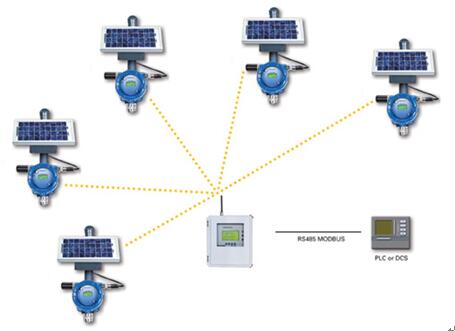

可燃气体无线传感器网络

【推荐发明专利】

《一种基于气敏传感器探测可燃气体的无线传感器网络装置》

【技术背景】

本专利涉及无线传感器网络可燃气体检测领域，具体是一种基于可燃气体传感器检测燃气的无线传感器网络装置。

现有可燃气体检测装置可靠性低、受环境影响大，成本较高。

【本发明的技术优势】

本专利是一种基于可燃气体传感器检测燃气的无线传感器网络装置，由检测可燃气体传感器、滤波降噪单元、信号放大单元、直流偏置单元、控制单元和射频单元组成；可燃气体传感器连接于滤波降噪单元，滤波降噪单元和直流偏置单元连接于信号放大单元，信号放大单元与控制单元相连用来判断燃气有无，控制单元和射频单元互相连接。

系统框图

检测可燃气体传感器用来实时采集大气信息，并输出相应的电压；滤波降噪单元用来除去检测可燃气体传感器输出的噪声信号，提高信噪比；直流偏置单元用来提供直流偏置电压，保证传感器输出信号在放大时不会失真；信号放大单元用来对检测可燃气体传感器输出信号进行放大处理，并把处理后的信号送入控制单元的I/O引脚；控制单元还协调整个系统的有效运行，控制系统功耗，延长装置工作时间；射频单元与基站建立无线通信联系，进行数据交换。

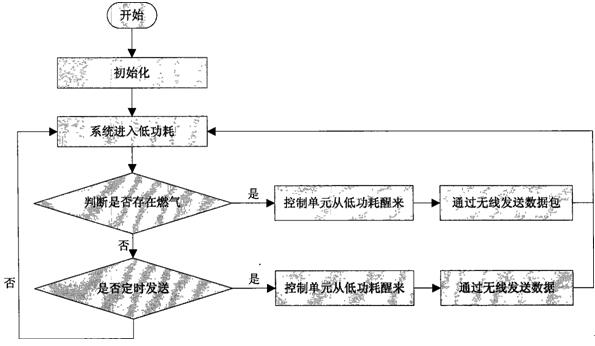

低功耗模式

该系统具有一套完善的低功耗模式，控制单元和射频单元只有在短暂的检测时间内处于正常工作模式，其余时间处于超低功耗模式并切断燃气检测传感器的供电电源，保证系统以最低的平均功耗进行工作。正常工作模式和超低功耗模式之间的切换靠定时器来辅助实现。

当检测到可燃气体时上报数据给基站，当检测区域气体状态未发生改变时，按照一定的时间间隔上报数据给基站。
