应用于电力系统温度监测的无线无源温度传感器
2016-03-28 21:26:25   来源：赛赫   评论：0   点击：

上海赛赫信息科技有限公司基于热敏陶瓷的无线无源温度传感器，其传感器本身在工作时不需要额外电源介入，因此非常适合在普通温度测量方法无法测量的电力系统高压设备连接点等裸露高压或密闭空间处进行在线温度监测。

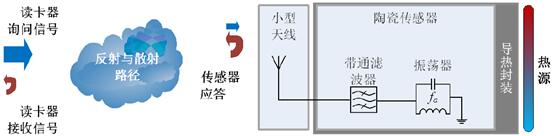

结构

小型天线: 完成来自读卡器的无线询问信号的接收，以及传感器应答信号的发射。

带通滤波器: 完成工作频带带外的干扰抑制，提高信噪比。

振荡器: 基于热敏陶瓷的振荡器，工作于频率fa。此频率受温度调制，变频范围出厂时校准。

导热封装: 实现传感器的环境隔离，并保证足够的导热率。

热源: 即为感知目标表面。

工作原理

监测温度包含以下步骤：
a) 询问信号生成
b) 振荡器激励与温度调制
c) 反射信号检测
d) 温度信息解算

a) 询问信号生成

根据出厂时校准的传感器变频范围确定读卡器频率扫描范围。

读卡器按照频谱特性周期性扫描传感器工作频率范围。在每个频点发送单频询问信号照射传感器，随后切换至接收状态，监听该单频信号的反射信号。

b) 振荡器激励与温度调制

无线询问信号由传感器天线接收后激励振荡器工作。当信号接近振荡器工作频率时，振荡器储能达到最大，且其反射信号亦达峰值。

c) 反射信号检测

读卡器在问询信号关断后，振荡器持续振荡时接收应答信号，解调并监测信号幅度。以此可获知传感器应答信号的幅度-频谱分布。

d) 温度信息解算

根据幅度-频谱分布，可计算出当前温度的工作频率，并通过计算公式得到对应的温度值。

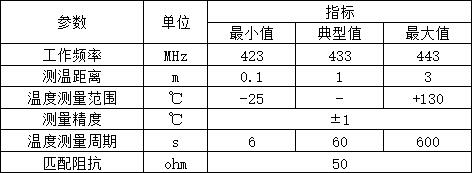

传感器主要性能指标

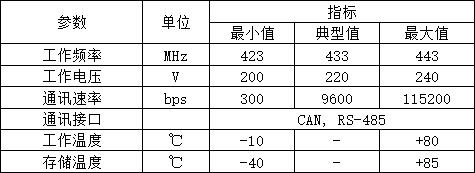

无线测温读卡器主要性能指标

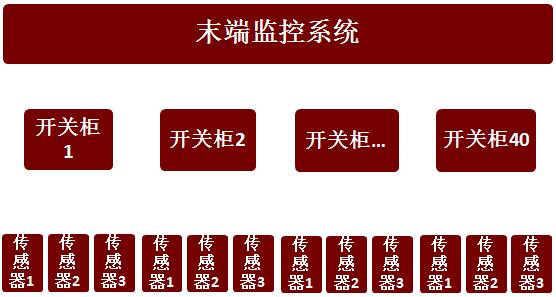

安装结构

系统特点和优势

• 无源：传感器无需供电，安装维护简单，安全可靠，无电池使用寿命问题

• 安全性高：传感器与读卡器之间采用无线通信

• 密封性好：室内室外、恶劣天气下均可安全使用

• 无需校准：传感器采用差值方式计算温度，长期使用无频偏问题

• 安装方便：可提供扎带式、音叉式等多种安装方式传感器

• 易扩展：每个读卡器终端可对应多个传感器，即插即用，易于扩展升级

• 多接口通信：支持RS232、RS485传输方式和无线传输方式

• 可接入智能综保：可通过RS485总线接入其他公司平台和智能综保系统

• 多样化报警：支持软件报警、本地声光报警和短信报警等

公司介绍

上海赛赫信息科技有限公司是一家专注于视频、温度、压力与电流监控技术的产品研发、生产、销售与服务的公司，公司的主要产品包括视频监控系统，温度传感系统，压力传感系统，以及电力监测系统等。产品广泛应用于工业企业、人工智能、安防与智能交通管理等领域。公司的核心技术人员全部担任过国内外重大技术项目的技术骨干，并拥有传感器领域，汽车电子领域以及电力领域的多项国际与国内发明专利。其中公司自主研发的运用新型陶瓷材料、结合高频电磁场技术开发而成的无线无源温度传感器，为许多的行业难题提供了经济可行的解决方案。

赛赫公司视客户的成功为自身成功的基础，因此在提供产品的同时，还为客户提供开发升级服务，以为客户提供性价比最高的产品为己任。

目前，赛赫信息正在寻找优质代理商，共同开拓广阔的高端传感器市场！

联系方式：王懿，WangYi@MEMSConsulting.com
