一、概述

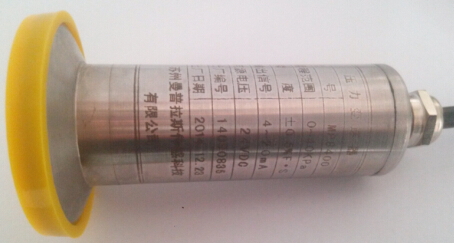

MP8400系列压力变送器采用先进技术，质量可靠，性能价格比高。该变送器是现场安装仪表，体积小、重量轻，安装使用极为方便，可广泛用于石油、化工、冶金、电力、国防、船舶、医药、轻工等科研生产部门，是工业过程控制中压力检测、变送环节的理想产品。

二、特点

MP8400系列压力变送器的优点在于零点可以迁移，量程可调。采用24ＶＤＣ集中供电和4～20ｍＡ传输信号二线制，针对各行业等的应用特点和不同需要而设计。LPB系列压力变送器稳定性好，年漂移量≤0.3%FS;测量范围大，100kPa～60MPa;可在环境温度低达-25℃情况下稳定可靠的工作;线性化处理，线性化精度优于0.3%FS;采用316L不锈钢隔离膜片，抗腐蚀。

三、工作原理

被测介质压力通过隔离膜片、密封硅油传到扩散硅膜片上，如右图所示，同时参考端压力(大气压、绝对压力或密封压力)作用于另一侧，这样，加在膜片两端的压力差使膜片一侧压缩、一侧拉伸，位于膜片上的应变电阻因此而阻值改变，产生输出信号。

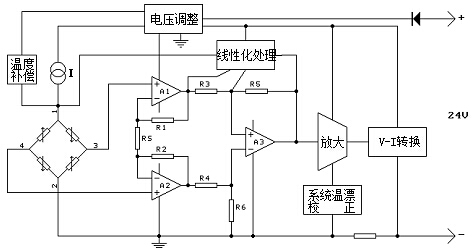

膜片上的四个应变电阻连成惠斯通电桥，电桥由高稳定度恒流源供电。当有压力P加于传感器膜片时，每个桥臂电阻会变化相应的阻值△R，于是桥路输出电压信号△V，因为压力传感器存在非线性，并受环境温度的影响，所以通过线性化处理电路模块和温度补偿模块输出一个附加电流，作为压力应变桥的激励，以达到线性化和温度补偿的目的，如下图所示。处理后的信号再经一级放大输入到V/I转换器，得到与压力成正比的4～20ｍＡ的电流信号。图中的系统温漂校正电路对系统各部分因环境温度变化产生的误差进行修正，以保证整个电路在-25～+85℃的范围内稳定可靠的工作。

四、性能指标

※ 出厂时用户可指定测量范围具体值，当不指定时按量程范围的最大值进行校正。

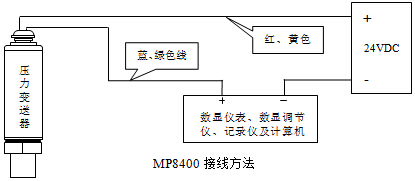

五、接线图

六、成套性

随同每只产品一起提供的文件有：

1、产品使用说明书。

2、堵塞一套。

七、其它

1、用户在遵守扩散硅压力变送器的保管、安装、使用等规定的条件下，自发货日期起12个月内，产品因制造质量而发生损坏或不能正常工作时，公司将免费为用户维修。如属用户保管、安装、使用不当所造成的损坏，由用户酌付修理成本费。

2、订货时在合同上注明变送器的型号、规格。如MP8400， 0~40KPa 为：测压类别为表压、无指示、精度等级为0. 5％、普通型、安装接口为卡箍式、量程范围为0~40KPa。
