MSG7000D系列微陀螺仪-美泰微系统
2012-08-24 21:41:58 来源:美泰微系统 评论:0 点击:
MSG7000D系列微陀螺仪采用国际先进的MEMS芯片和ASIC电路集成方案,芯片外形尺寸小、重量轻、可靠性高,也是国内首款集成于陶瓷标准封装中的超小型MEMS陀螺仪。
♦ MEMS加工工艺制造
♦ 标准陶瓷封装外形
♦ 超小体积
♦ 低功耗
♦ +5V电压输入
♦ 数字(SPI)输出接口
♦ 具备自检测功能
♦ 具备温度信号输出
♦ 环境适应性好
产品说明
MSG7000D系列微陀螺仪采用国际先进的MEMS芯片和ASIC电路集成方案,芯片外形尺寸小、重量轻、可靠性高,也是国内首款集成于陶瓷标准封装中的超小型MEMS陀螺仪。
采用标准+5V电压输入,SPI数字接口输出,器件通用性好;除角速度信息输出外,还具备自检测状态、温度信号和参考电位的实时输出,便于使用。专门的环境适应性设计,器件可靠性高,能稳定工作于各种冲击、振动和温度环境下。
典型应用
汽车领域:电子稳定程序(ESP)、平衡测量
惯性导航:惯性制导、组合导航、平台稳定
短期导航
姿态控制
使用极限参数
最高机械冲击:2000g
最高储存温度:+100℃
外形结构
主要技术指标
测试条件(除非另有说明):+25℃,+5Vdc。保留随时对产品手册进行修改且不另行通知的权利。
性能参数 | 单位 | MSG7000D-300 |
测量范围 | % | ±300 |
标度因子非线性 | %FS | 0.05 |
标度因子重复性 | ppm | 150 |
标度因子温度系数 | ppm/℃ | 15 |
短期零偏稳定性(1σ) | °/h | 10 |
零偏重复性 | °/h | 10 |
零偏不稳定性(Allan Variance) | °/h | 1 |
角度随机游走 | °/SQRT(Hr) | 0.07 |
阀值/分辨率 | °/s | 0.005 |
零偏温度系数 | °/h/℃ | 1.5 |
启动时间 | s | 1 |
带宽 | Hz | 80 |
功耗 | mW | 125 |
抗过载 | g | 2000 |
工作温度 | ℃ | -40~85 |
贮存温度 | ℃ | -55~100 |
输出形式 | 数字输出(SPI) | |
封装 | LCC陶瓷封装 |

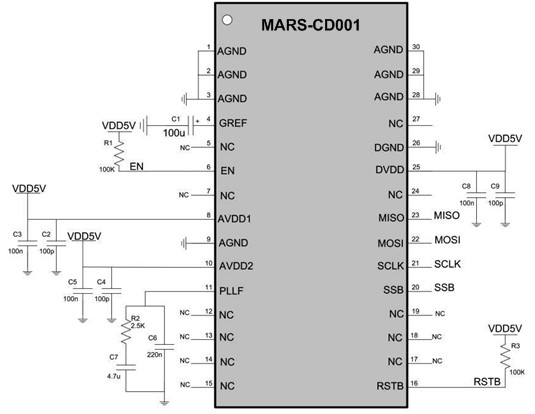

外形结构尺寸及接线定义
联系人
河北美泰电子科技有限公司
Hebei MT Microsystems Co., Ltd.
吝海锋
电话:(0311) 87091549
传真:(0311) 80701441
手机:18931848869
E-mail:memslin@139.com
