NSA2860是一颗高集成度的用于阻式或者电压型传感器(如阻式压力传感器、热电偶、RTD等)信号调理和变送输出的专用芯片。NSA2860集成了外部JFET控制器、24位主信号测量通道和24位辅助温度测量通道、传感器校准逻辑、双路恒流源等电路。

购买MEMS和传感器评估套件,请联系:
麦姆斯咨询 王懿
邮箱:wangyi@memsconsulting.com
电话:18217468860

通用桥式传感器调理变送芯片评估板介绍:

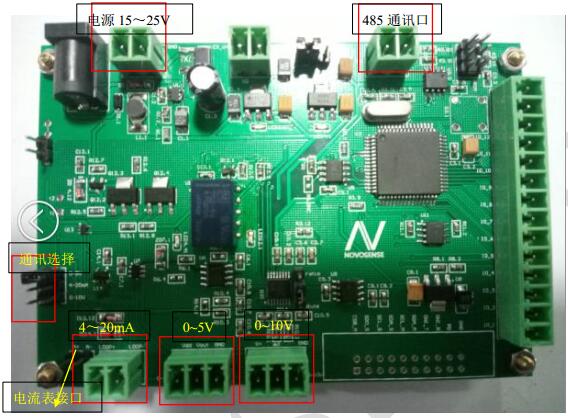

通用桥式传感器调理变送芯片(NSA2860)评估板

通用桥式传感器调理变送芯片(NSA2860)评估板

485通讯接口:评估板右上角为485接口,左端接入信号线的R-,右端接入信号线的R+;

电源口:评估板左上角黄色框内为电源接入口,左端为电源V+,右端为地;

4~20mA接口:评估板左下角为4~20mA接口;左端为LOOP+,右端为LOOP-;

0~5V接口:评估板中间黄色框内为0~5V接线柱;从左至右分别为AVDD、Vout、GND;

0~10V接口:评估板右下角为0~10V接线柱;从左至右分别为AVDD、Vout、GND;

电流表接口:评估板左下角为4~20mA时,万用表外接接口;选择外部电流表校准时,必须串联;

电流表;选择内部电流表校准时,必须短接此接线柱;

通讯选择:参考旁边丝印,根据需要的输出模式选择相应的模式;

右端接线端子:评估板最右端有13个冗余的GPIO接口, 评估板从下至上为1~13,最顶端为 GND。

通用桥式传感器调理变送芯片评估套件的校准软件介绍:

校准软件按钮包括:读ID、烧ID、初始化芯片、DAC 校准、校准、复测按钮;

工具栏包括:COM接口、配置芯片、校准电流表、测试电流表、数据分析、帮助按钮。

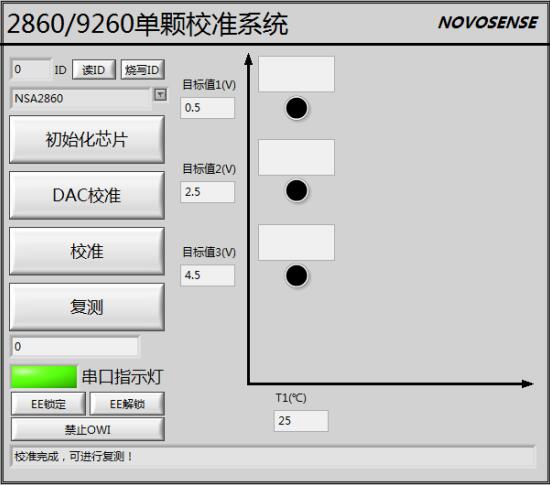

通用桥式传感器调理变送芯片评估套件的校准软件主界面

通用桥式传感器调理变送芯片评估套件的校准软件主界面

通用桥式传感器调理变送芯片NSA2860介绍:

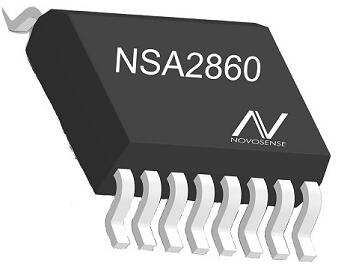

用桥式传感器调理变送芯片:NSA2860

用桥式传感器调理变送芯片:NSA2860

NSA2860是一颗高集成度的用于阻式或者电压型传感器(如阻式压力传感器、热电偶、RTD等)信号调理和变送输出的专用芯片。NSA2860集成了外部JFET控制器、24位主信号测量通道和24位辅助温度测量通道、传感器校准逻辑、双路恒流源等电路,并可以支持数字接口输出、模拟电压输出、4~20mA变送输出、PWM/PDM输出等各种输出模式。高集成度和巧妙的接口方案,使得NSA2860仅需最少的外部器件,即可实现压力或温度变送模块的校准和变送。通过内置的微控制器(MCU),NSA2860支持对传感器的零点、灵敏度的二阶温度漂移校准以及最高三阶的非线性校准,校准精度可以达到0.1%以内,其校准系数存储于一组EEPROM中。

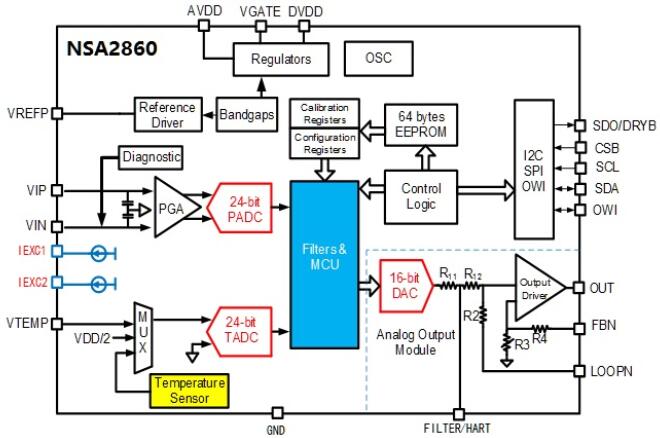

NSA2860功能框图

NSA2860功能框图

NSA2860描述:

- 模拟功能:
* 低温漂内置参考电压
* 高精度 1X~256X增益可变仪表放大器
* 24位ADC用于主信号测量
* 24位ADC用于温度测量
* 支持内置温度传感器和外部温度传感器
* 双路恒流源输出
* 16位DAC

- 数字功能:
* 1X~8X ADC数字增益
* 多种ODR设置,支持50/60Hz工频抑制
* 基于内置MCU的通用传感器校准逻辑
* EEPROM,可多次编程

- 输出特征:
* 4~20mA变送输出
* 比例或者绝对电压输出(0~5V,0~10V等)
* 专有的OWI通信模式,可直接支持三线传感器和双线4~20mA变送器的校准
* 支持SPI和I2C接口
* PWM/PDM输出模式

- 其它特点:
* 基于JFET或者Bipolar的高压Regulator
* 封装选项:SSOP16,TSSOP20
* SSOP16封装符合AEC-Q100标准
* 工作温度范围:-40℃~150℃

NSA2860应用:
- 压力传感器/变送器
- 热电偶温度变送器
- RTD温度变送器
- 其它工业传感器/变送器

举例:压力变送器

压力变送器是压力传感器中的一个重要分支,主要用于工业现场,采用电流环路输出。典型压力变送器由前端压力敏感元件、信号调理电路、变送输出三部分构成,如下图所示。结合桥式信号调理专用芯片NSA2860及本评估套件,您可以进行完整的压力变送器解决方案评估。

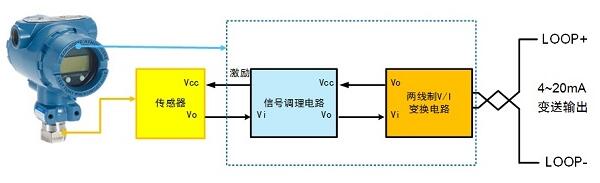

压力变送器的组成

压力变送器的组成

调理电路作为压力变送器的核心,也有多种架构选择,常见的包括如下几种:
1. 仪表放大器+变送放大器
2. 可编程仪表放大器+变送放大器
3. ADC+MCU+DAC
4. 集成式调理芯片

以NSA2860为代表的集成化调理变送芯片集成双路24bit AFE、16bit DAC、参考电压温漂小于10ppm/℃,支持大量程比,芯片功耗小于1.5mA,内部集成EEPROM,集成MCU内置校准算法,并支持外部MCU扩展,电压/电流/数字输出多模式支持,小型封装6 mm x 5 mm。

压力变送器可广泛应用于工业相关的各个领域,典型应用包括如下行业:石油、天然气、能源、水处理、液位测量、化工行业、煤矿、冶金、HVAC/空气压缩、食品饮料、环境工程等。

如果您需要购买“通用桥式传感器调理变送芯片(NSA2860)评估套件”,请发邮件至wangyi@memsconsulting.com
