OPPO Find 7中的MEMS惯性传感器
2014-04-16 14:58:46   来源：微迷   评论：0   点击：

eWiseTech和麦姆斯咨询（MEMS Consulting）达成战略合作协议，为促进中国MEMS传感器和智能手机产业协同发展，共同推出“微拆”项目：通过拆解全球各款智能手机，分析MEMS传感器应用现状，预测未来发展趋势。

Find 7是OPPO今年3月中旬发布的年度旗舰4G智能手机，采用高通骁龙801四核处理器，1300万前置摄像头，支持4G网络，具备独特的闪充功能（一小时内将手机电池充满）。现对Find 7中所使用到的MEMS惯性传感器进行分析。

Find 7一共使用到了10颗传感器，包括2颗MEMS麦克风，2颗CMOS图像传感器，红外距离传感器、环境光传感器、红外手势识别、加速度计、磁力计和陀螺仪。本文主要针对其中惯性传感器做分析总结。

表1 OPPO Find 7中的MEMS惯性传感器

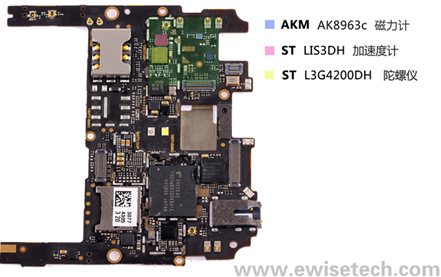

图1 OPPO Find 7电路主板上的惯性传感器分布

以下为OPPO Find 7中的惯性传感器详情：

（1）加速度计。供应商：STMicroelectronics；型号：LIS3DH；封装标记 8344 C3H DABBL；封装形式：LGA-16pins，3.0 mm x 3.0 mm x 1.0 mm。

图2 LIS3DH：加速度计 @ OPPO Find 7

（2）陀螺仪。供应商：STMicroelectronics；型号：L3G4200DH；封装标记 AGD2 2317 8FDFN ；封装形式：LGA-16pins，4.0 mm x 4.0 mm x 1.1 mm。

图3 L3G4200DH：陀螺仪 @OPPO Find 7

（3）磁力计。供应商：AKM；型号：AK8963C；封装标记 AGD2 2317 8FDFN ；封装形式：WL-CSP(BGA)-14pins，1.6 mm x 1.6 mm x 0.5 mm。

图4 AK8963C：磁力计 @ OPPO Find 7

请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
