拆解分析：无所不在的各种MEMS传感器
2014-04-16 07:35:04   来源：Teardown   评论：0   点击：

这篇文章将探讨的是在今日各种智能设备中使用的加速度计、电子罗盘和陀螺仪；自 2012年7月以来，Teardown.com发表过83篇拆解分析报告，在这些报告中涵盖手机、平板电脑、笔记本电脑等产品，我们在研究中都是寻找横跨各个制造商、价位与市场的产品做为样本。

从样本设备中发现的加速度计、电子罗盘以及陀螺仪三类 MEMS传感器数量统计，以及在其中所占据的比例如下表所示；显然加速度计与电子罗盘在数量上超越陀螺仪，但我们也发现加速度计与陀螺仪整合在同一个封装里的案例越来越常见，我们也看到加速度计与电子罗盘整合在同一个封装中的小量案例。

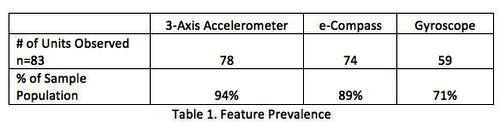

样本设备中的MEMS传感器数量统计

三轴加速度计

目前市场上的加速度计供应商包括Bosch Sensortec、ST、Invensense、Rohm Kionix与 Freescale，在我们的分析样本中数量占据前三大传感器的分别是Invensense的MPU-6050 (有十款设备采用)、Bosch Sensortec的BMA250 (有八款设备采用)，以及同样来自Bosch Sensortec的BMA255 (七款设备采用)。

这些传感器都是成熟产品 (在2012年中就首度被发现)，而且看来前两种已经接近产品生命周期。我们预期Bosch Sensortec的BMI055将会与Invensense的MPU-6500、ST的LSM3xx系列元件一起成为最多获得市场上各种设备青睐的热门传感器，这几款即将上市元件都是结合加速度计与陀螺仪的产品。下表是我们从样本中统计的各家厂商加速度计数量与占有率。

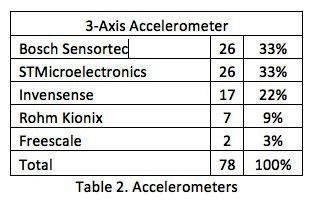

样本设备中的三轴加速度计数量统计

电子罗盘

从我们的拆解分析发现，总计84款样品设备中有74款内建电子罗盘 (比例达89%)，供应商有两大，一是AKM Semiconductor (在样本中占据81%)，另一家则是Yamaha (比例14%)；前者的AK8963与AK8963C系列被31款样品设备采用，它们在2012年中就出现，一直到现在都能发现其身影。

另外同样来自AKM Semiconductor的AK8975 与 AK8975B则在14款设备中看到，最近的一次是2013年9月的拆解。至于Yamaha的YAS532B磁传感器被采用第三多的，在10款设备中现身；该公司的YAS533看来是后继产品。其他电子罗盘供应商可见下表，值得注意的是，Bosch Sensortec与ST都有提供结合电子罗盘与加速度计的传感器。

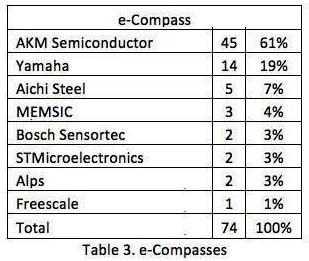

样本设备中的三轴电子罗盘数量统计

陀螺仪

在样本中有57款产品 (占总量71%)内含动作感测用的陀螺仪，都来自三家供应商；前两大是Invensense与ST，而Bosch Sensortec则是占比为5%的第三大；值得注意的是，Bosch Sensortec的BMI055传感器直到2013年底才首次被发现。下表是详细统计数字。

从下表可看出，虽然总共有17种不同的陀螺仪被发现，数量前三大依次为Invensense 的MPU-3050 (有十一款设备采用)、ST的L3G4200D (有十款设备采用)、Invensense 的MPU-6050 (有九款设备采用)。此外有6种加速度计/陀螺仪的组合传感器，Invensense 的MPU-6050C除了加速度计、陀螺仪还整合了电子罗盘。

样本设备中的三轴陀螺仪数量统计
