小米在2013年先后发布了四款新机：小米2S、小米2A、红米、米3，自小米2S起小米手机开始使用气压传感器——这种手机里相对新颖的MEMS传感器，小米正逐步开始了新的尝试。基于eWiseTech拆解和麦姆斯咨询的分析，本文对4款小米手机中的惯性传感器和环境传感器做一个年度总结。
eWiseTech和麦姆斯咨询（MEMS Consulting）达成战略合作协议，为促进中国MEMS传感器和智能手机产业协同发展，共同推出“微拆”项目：通过拆解全球各款智能手机，分析MEMS传感器应用现状，预测未来发展趋势。
当下信息科技的汪洋里浪潮跌宕，2010年诞生的小米尽管还算年轻，却自出生起便备受瞩目频频处于风口浪尖。被诟病“期货营销模式”无良也好，只会吹牛也罢。无论米粉，还是米黑的口舌之战如何甚嚣尘上，单单从战绩的角度来看，小米无疑是成功的。
小米在2013年先后发布了四款新机：小米2S、小米2A、红米、米3，撇开老生常谈的高性价比，以及司空见惯递进式的硬件配置升级之外，自小米2S起小米手机开始使用气压传感器——这种手机里相对新颖的MEMS传感器，可能对于一贯最善长“堆砌配置”的小米来说，或许我们都应该欣慰，小米正逐步开始了新的尝试，哪怕是很小的一点。
基于eWiseTech拆解和麦姆斯咨询的分析，本文对4款小米手机中的惯性传感器和环境传感器做一个年度总结。

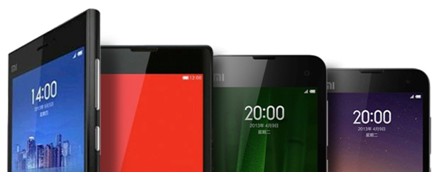

图1 四款小米手机，从左至右依次为小米3、红米、小米2A、小米2S

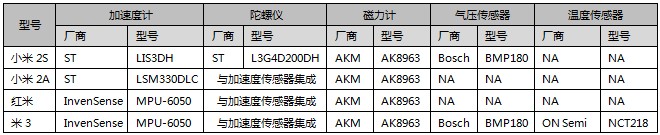

小米的4款手机中使用到的惯性传感器都由目前市场常见的芯片厂商提供，如ST、AKM、InvenSense、Bosch、ON Semi。陀螺仪和加速度计为ST与Invensense，且呈现使用组合传感器的趋势。而4款手机的磁力计全部采用AKM。以下为详情：
注：N/A表示此款手机不支持该传感功能
下图展示惯性传感器和环境传感器在4款小米智能手机主板上的分布情况：

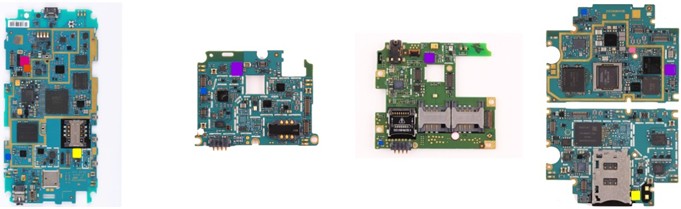

图2主板依次来自于小米2S，小米2A，红米，小米3；红色标记为陀螺仪，蓝色标记为加速度计，橙色标记为磁力计，紫色为加速度计和陀螺仪的组合传感器，黄色为气压传感器，粉色为温度传感器
小米2S

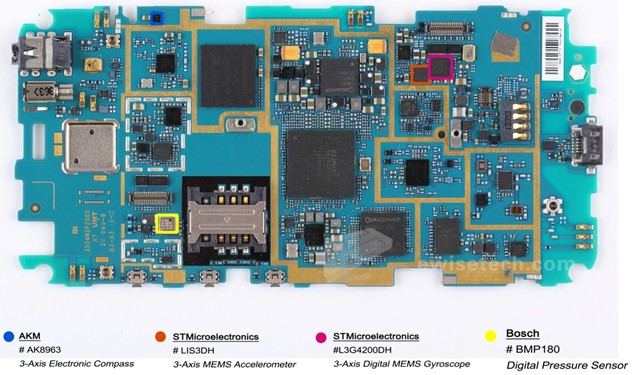

图3 小米2S中的惯性传感器和环境传感器
小米2S使用的惯性传感器和环境传感器有：
（1）三轴加速度计，厂商：ST，型号：LIS3DH，封装尺寸：LGA-16 3.0 mm x 3.0 mm x 1 mm；封装标记：8330 C3H 03G6U。
（2）三轴陀螺仪，厂商：ST，型号：L3G4200DH，封装尺寸：LGA-16 4.0 mm x 4.0 mm x 1 mm；封装标记：AGD2 2336 LH2ED。

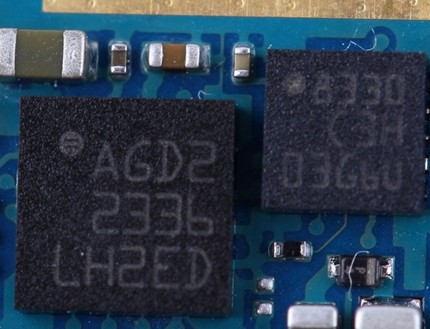

图4 三轴陀螺仪和三轴加速度计@小米2S

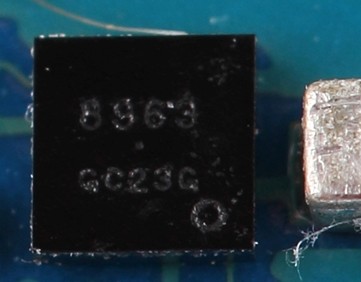

（3）三轴磁力计，厂商：AKM，型号：AK8963，封装尺寸：BGA-14 1.6 mm x 1.6 mm x 0.5 mm；封装标记：8963 GC23G。
图5 磁力计@小米2S
（4）气压传感器，厂商：Bosch，型号：BMP180，封装尺寸：LGA-7 3.6 mm x 3.8 mm x 0.93 mm；封装标记：I 244 U322 019。
图6 气压传感器@小米2S
小米2A
小米2A中的惯性传感器有：

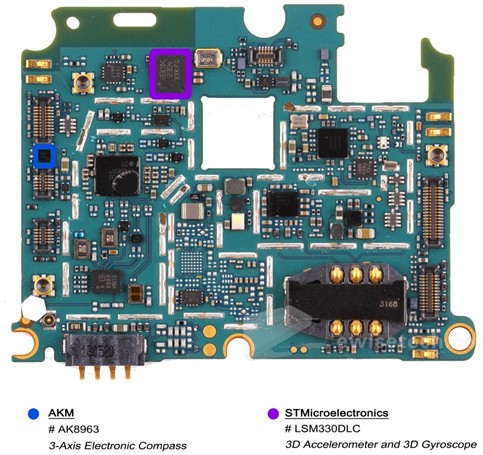

图7 小米2A中的惯性传感器
（1）三轴加速度计和三轴陀螺仪的组合传感器，厂商：ST，型号：LSM330DLC，封装尺寸：LGA-28 4.0 mm x 5.0 mm x 1.1 mm，封装标记：330DC 2304 XXKFO。

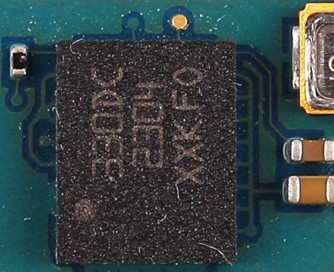

图8 三轴加速度计和三轴陀螺仪的组合传感器@小米2A

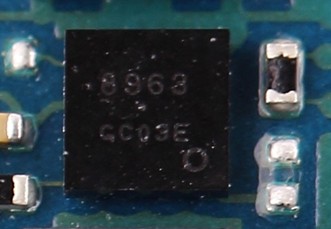

（2）三轴磁力计，厂商：AKM，型号：AK8963C，封装尺寸：BGA-14 1.6 mm x 1.6 mm x 0.5 mm，封装标记：8963 CC03E。
图9 三轴磁力计@小米2A
红米

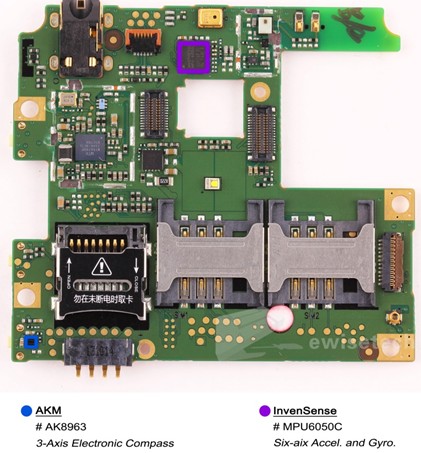

图10 红米中的惯性传感器
红米中使用的惯性传感器有：
（1）加速度计与陀螺仪的组合传感器，厂商：InvenSense，型号：MPU-6050C，封装尺寸：QFN-24 4.0 mm x 4.0 mm x 0.9 mm，封装标记：INVENSENSE MPU-6050C D2Y153-E1 EL 1336 E。

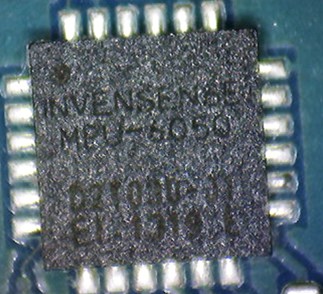

图11 加速度计与陀螺仪的组合传感器@红米
（2）三轴磁力计，厂商：AKM，型号：AK8963C，封装尺寸：BGA-14 1.6 mm x 1.6 mm x 0.5 mm，封装标记：8963 CC28。
图12 三轴磁力计@红米
小米3

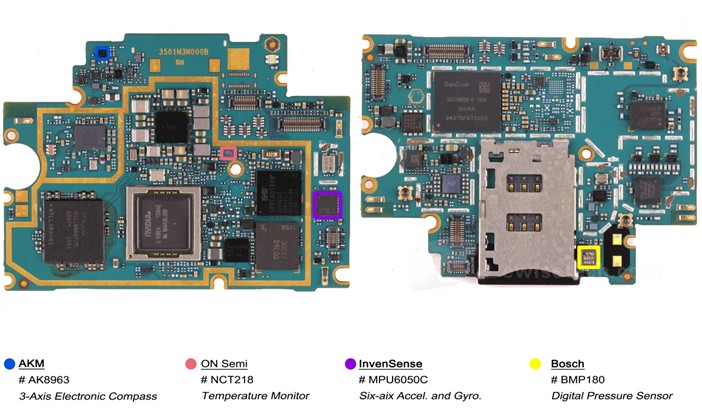

图13 小米3中的惯性传感器和环境传感器
小米3中使用的惯性传感器和环境传感器有：
（1）加速度计和陀螺仪的组合传感器，厂商：InvenSense，型号：MPU-6050C，封装尺寸：QFN-24 4.0 mm x 4.0 mm x 0.9 mm，封装标记：INVENSENSE MPU-6050C D2Y153-E1 EL 1336 E。
图14 加速度计和陀螺仪的组合传感器@小米3
（2） 三轴磁力计，厂商：AKM，型号：AK8963，封装尺寸：BGA-14 1.6 mm x 1.6 mm x 0.5 mm，封装标记：8963 C325S。

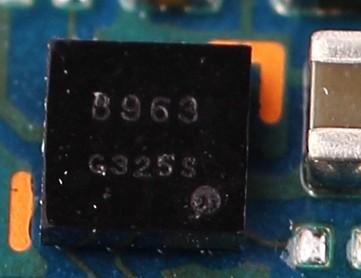

图15 三轴磁力计@小米3
（3）气压传感器，厂商：Bosch，型号：BMP180，封装尺寸：LGA-7 3.6 mm x 3.8 mm x 0.93 mm，封装标记：I 244 U328 061。
图16 气压传感器@小米3

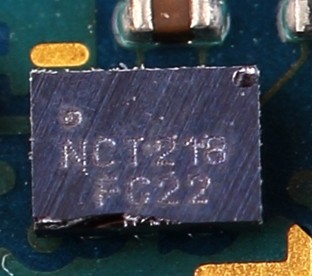

（4）温度传感器，厂商：ON Semi，型号：NCT218，封装尺寸：WLCSP-8 1.155 mm x 1.655 mm，封装标记：NCT218 FC22。
图17 温度传感器@小米3
敬请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
