微拆:MEMS惯性传感器在中兴青漾2中的应用
2014-03-28 20:21:03 来源:微迷 评论:0 点击:
eWiseTech和麦姆斯咨询(MEMS Consulting)达成战略合作协议,为促进中国MEMS传感器和智能手机产业协同发展,共同推出“微拆”项目:通过拆解全球各款智能手机,分析MEMS传感器应用现状,预测未来发展趋势。本文主要“剖析”中兴青漾2 G717C。
图1 青漾2 G717C
表1 青漾2 G717C中的MEMS惯性传感器

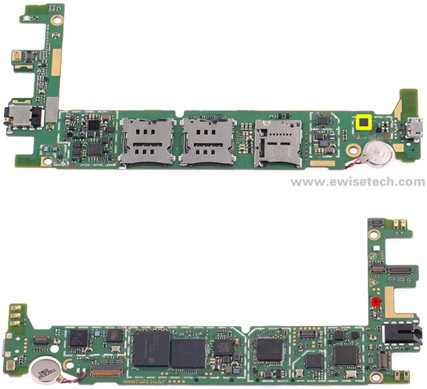

首先,图片展示MEMS惯性传感器在青漾2 G717C主板上的分布情况。黄色标记为加速度计,红色标记为磁力计。
图2 青漾2 G717C中的MEMS惯性传感器
接下来,请阅读青漾2 G717C中的MEMS惯性传感器详情,希望能为相关传感器供应商和系统集成商提供一些帮助,以便更好地决策产品发展方向。
(1)3轴加速度计。供应商:ST;型号:LIS3DH;封装标记:8337 C3H 07HAV;封装形式:LGA-16pin,3.0 mm x 3.0 mm x 1.0 mm。
图3 青漾2 G717C中的加速度计(LIS3DH)
(2)3轴磁力计。供应商:AKM;型号:AK09911;封装标记:G331D 9911,封装形式:BGA-8pin,1.2 mm x 1.2 mm x 0.5 mm。
图4 AKM AK09911:3轴磁力计
敬请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
