基于MEMS的硅光阀，突破传统光调制器瓶颈
2026-06-27 11:26:51 来源：麦姆斯咨询 评论：0 点击：
这种基于MEMS技术的光调制解决方案的实用性和潜力，从根本上源于现有硅光阀的性能优势。硅光阀不仅具备传统MEMS光调制器所特有的可制造性与鲁棒性，还能实现与孔径尺寸无关的兆赫兹级切换速度；这种灵活性与可配置性对光学系统设计人员极具吸引力。
据麦姆斯咨询介绍，自1994年起，总部位于加拿大阿尔伯塔省埃德蒙顿的Teledyne MEMS晶圆代工厂持续采用多种工艺制造MEMS光阀。“光阀（light valve）”是指一种能够控制来自单一光源的多束光线的装置。作为众多消费电子设备与特种专业系统的关键组件，MEMS光阀技术迭代的一大特征是市面涌现出多种硬件构型。如今，商用化产品与设计方案品类丰富，终端用户可根据自身需求择优选型。
MEMS光阀示例
“光阀”是一个涵盖广泛的术语，历史上一直被用来描述硅基液晶（LCOS）以及德州仪器（Texas Instruments）开发的数字微镜器件（DMD）；这两种硬件架构均属于二维阵列。相比之下，Silicon Light Machines开发的光栅光阀（GLV）则是线性阵列型光阀中最具代表性的例子。这些光阀均要求高通道数量，为此行业普遍采用CMOS驱动电路衬底完成信号控制——即先制备底层微电子电路，再在电路表层加工微机械结构。
光栅光阀（GLV）至今仍被应用广泛，是显示、成像、印刷领域线性阵列光调制的主流方案。其核心由交替排布的光栅子单元构成，依靠静电驱动技术使单元产生1/4波长位移，既可实现光束镜面反射（零级衍射），也能逐像素构建衍射光栅，工作频率可达数百千赫兹。
硅光阀（SLV）
Teledyne MEMS自研的硅光阀（SLV）与光栅光阀思路相近，同样采用静电驱动线性开关单元阵列；区别在于其全部MEMS结构直接制作于硅衬底，寻址电路集成在器件表层。数千路信号通过独立地址引线连接至封装引脚。尽管该方案对封装工艺要求更高，但在光学性能与机械稳定性上具备独特优势。
该器件工艺可集成至CMOS工艺制程中，同时多单元架构为单通道应用提供了可能；其MEMS工艺流程可选用CMOS工艺无法兼容的多种材料与工艺。除此之外，该器件性能不受孔径限制，谐振频率高于同类方案，并且填充因子优异，可实现类镜面高反射率。
基于Teledyne MEMS工艺开发的硅光阀，将一种设计重新概念化——该设计已在高通道、高分辨率、高速红外成像系统中完成验证，经优化后简化为结构简洁、高速响应、大孔径的MEMS光开关。
单通道光调制器
目前业界已形成多套成熟的单通道光调制切换方案。对比传统的机械式光开关，声光调制（AO）、电光调制（EO）器件更适配对切换速率有高要求的系统与应用。反观MEMS技术路线，商用产品中仅有少数方案具备足够的速度，达到高速调制标准；一般而言，所有惯性驱动型器件，尺寸增大则切换速度下降。
但是，对于声光调制和电光调制方法，增大孔径会推高整体成本：大孔径需要更高纯度晶体，镀膜、键合工艺成本同步上涨。而MEMS技术路线依托晶圆批量制造优势，孔径增大带来的成本增幅平缓。另一方面，声光调制晶体孔径增大时，声波传播受限，器件响应时间随之增加；电光调制晶体随孔径增大，所需驱动电压同步提升，直接限制器件重复工作频率。
声光调制器件的工作机理为：向晶体内耦合声信号，声波与入射光束发生相互作用；当换能器加载射频（RF）功率时，透射光束会发生特定角度衍射。系统物理特性决定光束最大相对光强，该指标定义为衍射效率。射频频率、调制器尺寸、驱动功率共同决定光栅结构，进而确定衍射光偏折角；晶体耦合系数约束射频功率的需求阈值。二氧化碲耦合系数优异，是行业常用晶体材料，其余各类晶体则适配不同光学场景。
当前主流厂商的声光调制器件最大孔径可达15mm，但市面应用最广的仍是0.3~3 mm规格。核心原因是孔径超过该范围后，声波跨孔径传输时延会严重制约切换速度。作为参照：5mm孔径硅光阀可实现与0.3mm二氧化碲声光调制器件同等带宽，并且孔径、速度均具备进一步提升空间。
对于某些应用，声光调制器件无法提供足够快的切换时间。电光调制器件（尤其横向电光构型）是速度更快但成本更高的替代方案；其原理为在晶体两侧施加电场，改变晶体内偏振态。搭配固定偏振片后，加载半波电压（Vπ）抵消偏振效应，光束即可完全透过器件。
绝大多数自由空间光学应用的电光调制系统切换速度可达纳秒级；但孔径增大之后，实现开关所需驱动电压同步升高，会拉长两次切换的间隔，降低重复频率，具体表现受驱动电路与晶体材料共同影响。
电光调制器件看似存在矛盾特性：单步切换为纳秒级，重复频率却仅千赫兹量级；而硅光阀有潜力实现纳秒级切换，并且机械结构本身不存在重复频率上限，仅需在谐振峰值频率范围内匹配应用所需切换速度。
基于MEMS技术的光调制解决方案
硅光阀技术经迭代重构后，可以作为单通道光强/光功率调制器。相比其它的机械式方案，MEMS方案能够提供更高的开关速度，同时保留了机械结构的简洁性。尽管仍属于光阀家族，但将基于MEMS的硅光阀用于光调制器，可为自由空间光学带来新机遇。该硅光阀中的光束偏转元件受电驱动发生转动，入射光束能量会偏离法线方向，从而实现光调制。

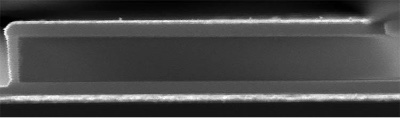

单个宽度为10 μm的光束偏转元件横截面的扫描电镜图
Teledyne MEMS团队通过迭代制备多款不同外形的硅光阀，来验证该方案可行性：该MEMS大孔径器件仅需单路输入电压，即可达到微型独立单元同等的响应速度。下图展示了宽度为12μm的光束偏转元件的共聚焦显微成像。为验证理论，测试器件的长度被逐步增加；实验证明，结果表明即使是长度达到数毫米的器件，在高谐振频率下仍能正常工作。不过，该类器件在孔径大小方面的实际极限尚不明确。

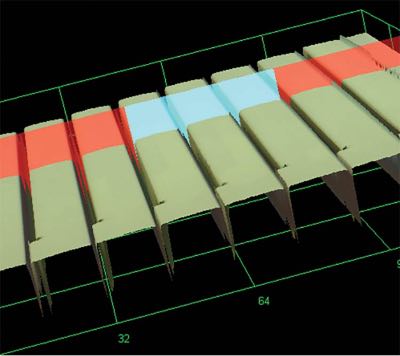

宽度为12μm的光束偏转元件的共聚焦显微成像

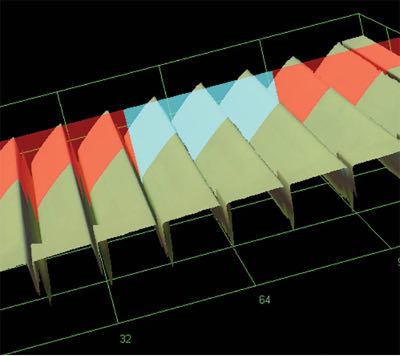

单路输入电压驱动时的光束偏转元件的共聚焦显微成像
仿真模型与实物测试显示：采用边缘支撑边界条件时，光束偏转元件边缘约60μm区间为形变过渡区；但元件中部区域偏转形态稳定，性能不受器件总长影响。实测数据表明：一组333根、单根长5 mm的偏转反射镜阵列，仅输入单路驱动电压即可实现2.6 MHz切换速率。
速度与孔径的约束极限尚未完全探明，企业现阶段仅针对成像应用的实际速率需求开展研究；然而，对设计和材料的调整仍可能显著影响这一指标，从而进一步提升开关速度。
尽管Teledyne MEMS的大部分研究对多通道器件的表征和开发具有实用价值，但结果表明，所有元件均可实现高度一致的制造，从而确保在驱动时各元件的特性能够同步呈现。据此衍生出一套可行方案：利用特征宽度不随孔径变化而改变的元件，通过单通道电压输入进行控制。即便仅采用单颗可偏转类镜面偏转单元，当其特征宽度约为10倍工作波长（10 × λ）时，光学仿真与实测结果均表明该单元可作为独立单通道开关使用；将多个单元阵列化排布后，整体仅等效为一款大孔径开关。该工作特性已在可见光至远红外波段完成验证测试。
上述工作机理解释清晰阐明：该平面型器件可突破传统机械式方案的速度瓶颈，实现大孔径下的高速光调制。该技术的价值需结合适当的背景客观评判：如前所述，与声光和电光调制器相比，现有商用MEMS技术方案中能达到高速标准的产品寥寥无几；而主流声光和电光调制器普遍采用缩小孔径的光学设计策略来换取性能。本文介绍的MEMS技术方案性能不受孔径限制，且仅需微调MEMS掩模版图与加工流程，即可按需定制器件规格。
在上述背景下，本文所描述的MEMS技术方案与方法针对的是采用高带宽设计、孔径较大（>300 μm）的自由空间光学系统。市场上虽有各类声光和电光调制器适配不同应用场景，但也存在多种性能取舍的设计思路。
这种基于MEMS技术的光调制解决方案的实用性和潜力，从根本上源于现有硅光阀的性能优势。硅光阀不仅具备传统MEMS光调制器所特有的可制造性与鲁棒性，还能实现与孔径尺寸无关的兆赫兹级切换速度；这种灵活性与可配置性对光学系统设计人员极具吸引力。
