ST LIS3DH/Apple A2L:低功耗3轴加速度计
2012-01-01 19:27:42 来源:ST 评论:0 点击:
在ST的"nano"系列产品中,LIS3DH是第一款线性3轴加速度计,封装尺寸为3.0x3.0x1.0mm,具有超低功耗,专为苹果定制的3轴加速度计A2L与LIS3DH使用相同的芯片(dies),但是却拥有更小的封装尺寸。
在ST的"nano"系列产品中,LIS3DH是第一款线性3轴加速度计。其封装尺寸为3.0x3.0x1.0mm,具有超低功耗,可应用于消费电子实现节电功能。
ST专为苹果定制的3轴加速度计A2L与LIS3DH使用相同的芯片(dies),但是却拥有更小的封装尺寸:2.0x2.0x1.0mm。A2L应用于苹果的iPod Nano 6G产品中。

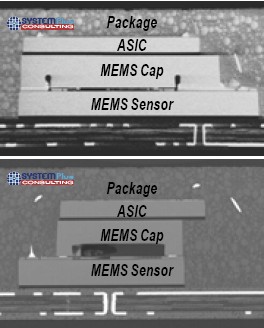

图1 上图为LIS3DH,下图为A2L,可见封装尺寸的减小
LIS3DH/A2L使用新的金金热压键合工艺,使得MEMS芯片面积比先前的3轴加速度计LIS331DLH缩小一半。
图2 上图是LIS331DLH,下图是LIS3DH,芯片面积减小
由于MEMS芯片和ASIC芯片同时减小,所以这种新一代"nano"加速度计的制造成本已大幅降低,以适应消费电子应用的价格压力。

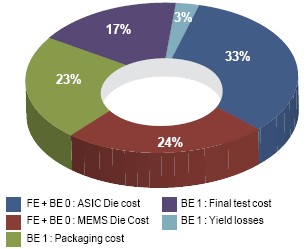

图3 LIS3DH/A2L成本分析
