基于共面集成LGS压电晶体的温度、压力和湿度SAW传感器
2023-09-17 22:38:46   来源:麦姆斯咨询   评论:0   点击:

由于声表面波(SAW)传感器具有结构简单、体积小、稳定性好以及多参数集成的可行性,中北大学谭秋林教授课题组开发了一种基于共面集成硅酸镓镧(LGS)压电晶体的温度、压力和湿度SAW传感器。

基于共面集成LGS压电晶体的温度、压力和湿度SAW传感器

机械系统经常会遇到复杂的工作环境,例如森林火灾、采矿冶金、矿山环境、工业管道以及飞机机械系统等。大部分现有的传感器技术都是为单一参数测量而设计,但在上述应用环境中,小体积、高性能、单片集成的多参数传感器显然是更有前景的解决方案。

例如,业界已经开发了用于测量温度和压力、温度和湿度、温度和应变、温湿度和压力(TPH)、温湿度和磁性的传感器。然而,这些基于LC互感的TPH传感器存在集成度低和尺寸大等问题。据麦姆斯咨询介绍,由于声表面波(SAW)传感器具有结构简单、体积小、稳定性好以及多参数集成的可行性,中北大学谭秋林教授课题组开发了一种基于共面集成硅酸镓镧(LGS)压电晶体的温度、压力和湿度SAW传感器。

二维纳米材料氧化石墨(Go)膜具有含氧官能团,包括环氧基、羟基、羧基、酯基等活性基团。二硫化钼(MoS2)具有Mo-S原子垂直堆叠的纳米结构,层间剪切强度低(主要与弱范德华力有关),在高负载和真空条件下具有良好的耐热性,恢复/响应时间慢且灵敏度低。不过,其表面缺乏官能团,使得功能化困难。MXene是一种新兴的二维导电材料,具有优异的导电性和官能团,可以稳定地连接纤维基材。

然而,其在水性介质中的稳定性较差,导致吸水性较差。MoS2可以补偿MXene堆叠过程中形成的空隙和缺陷,而Go和MXene是具有大表面积的二维材料,因此在形成复合膜时总有效面积不会减少。在Go薄膜表面生长MoS2膜,可以有效防止MoS2的积累和聚集。先前的分析表明,纳米复合材料可以有效地避免单一材料中的缺陷,将Go、MoS2和MXene结合成复合结构,可以大大提高膜的亲水性。因此,研究人员选择了MXene@MoS2@Go(MMG)复合材料作为湿度敏感材料。

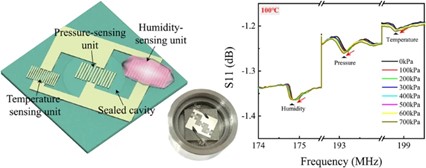

集成TPH传感器结构

研究人员开发的这种TPH传感器具有温度、压力和湿度传感单元的共面结构。其基板是尺寸为20 mm × 20 mm × 0.5 mm和20 mm × 20 mm × 0.3 mm的LGS晶圆 ,切割角度为(0°、138.5°、0°)。压力传感单元位于密封腔体的顶面,其直径和高度分别为10 mm和0.1 mm。其MMG复合材料作为敏感材料应用于湿度传感单元。

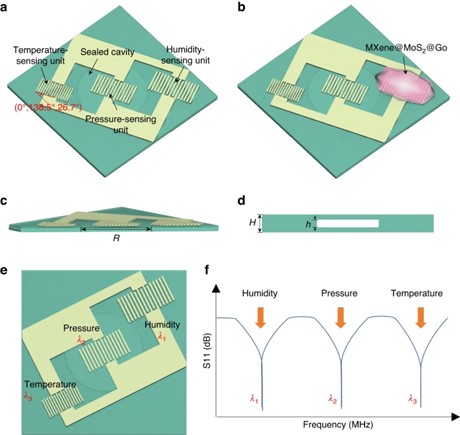

SAW传感器的结构设计分析

SAW传感器的结构设计分析

LGS压电晶体是一种压电材料,它具有高温稳定性,没有热电或铁电特性,使其成为具有高温稳定性的压电材料。因此,研究人员选择LGS作为SAW传感器的压电基板。采用基于密封腔结构的压力传感单元,设计了该TPH SAW传感器。研究人员通过扫描电子显微镜(SEM)、透射电子显微镜(TEM)、拉曼光谱和X射线光电子能谱(XPS)对多层MMG复合材料进行了表征。

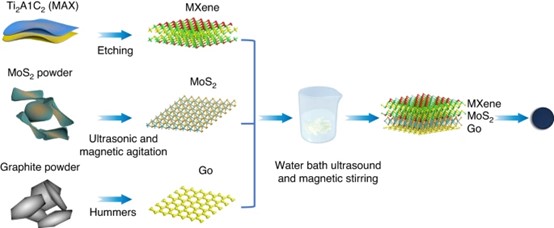

MMG复合材料的制造过程

MMG复合材料的制造过程

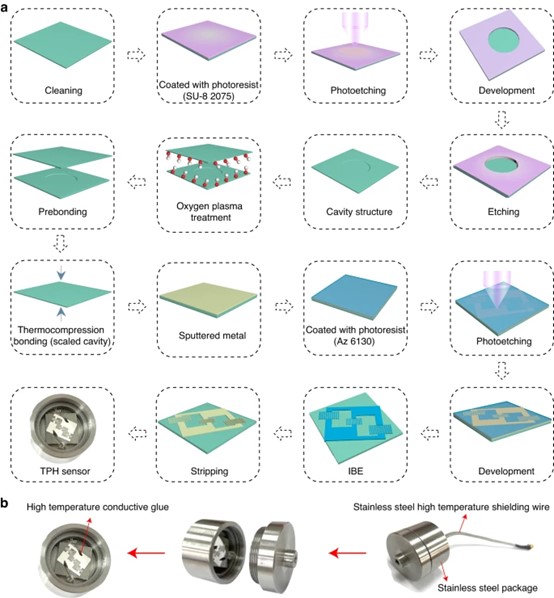

a)集成TPH传感器的制造过程;b)集成TPH传感器封装结构

a)集成TPH传感器的制造过程;b)集成TPH传感器封装结构

实验结果表明,这种TPH传感器可以在25~700 °C、0~700 kPa和11%~98% RH的环境中稳定工作。此外,研究人员还开发了一种多参数解耦算法以解决多参数耦合问题,其测量值和解调值之间的最大误差为5.5%。由此获得的TPH SAW传感器可以用于广泛应用中复杂环境的多参数同步监测。
