盘点∣2018年智能手机的传感器创新应用:“中国创造”崛起
2019-01-19 15:54:31 来源:麦姆斯咨询 评论:0 点击:
从2016年到2018年,麦姆斯咨询对智能手机传感器创新应用连续进行三年盘点。如果说过往两年的创新应用重“创新”、轻“实用”,赚足眼球却无法量产,那么2018年的创新应用则是将每一项创新技术真真切切地落实到量产手机上;如果说曾经的智能手机创新之风向由苹果引领,那么2018年中国智能手机厂商厚积薄发,“中国创造”已蔚然成风!
从“中国制造”到“中国创造”,咱国人的智能手机厂商在2018年卯足了劲,向全国人民交出了一份喜人的成绩单!各位看官,有多少已经或打算成为国产手机的“路转粉”呢?
1. 全球首款屏下指纹智能手机:vivo X20 Plus屏幕指纹版
传感器创新应用亮点:首创屏下指纹技术,完美实现便捷和外观的统一
手机发布时间:2018年1月24日

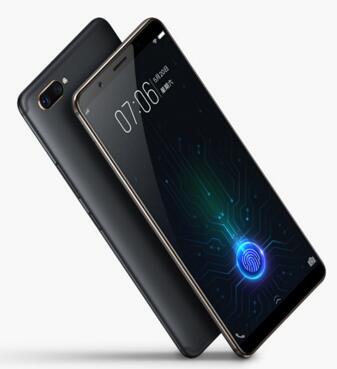

vivo X20 Plus采用屏下指纹技术
vivo X20 Plus屏幕指纹版在延续了普通版全面屏、自拍等卖点的同时,凭借着全球首发屏下指纹技术在智能手机市场上独树一帜。和苹果Face ID(人脸识别)和后置指纹这两种全面屏解锁方案相比,vivo的屏下指纹技术完美地诠释了便捷和外观一体化的生物识别实现方式。

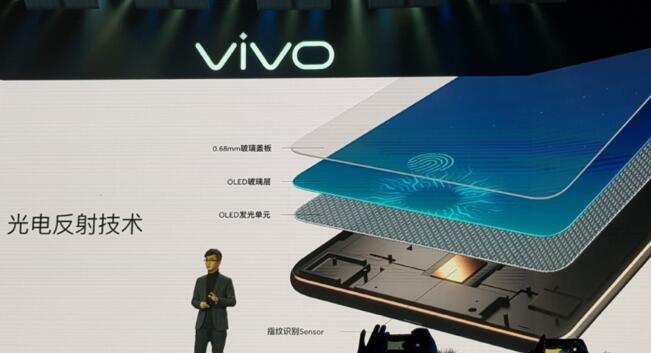

光电式指纹识别原理
目前商用的智能手机指纹解锁方案绝大多数都是电容式,而屏下指纹方案包括有光电式和超声波方案。光电式指纹识别的原理是:当用户的手指按到屏幕上时,屏幕会亮,它的蓝绿光照到指纹上面进行反射,反射回来之后,屏幕下的传感器就会像照相一样给手指拍照,再进行指纹匹配。除了指纹解锁功能,这款手机同时支持微信和支付宝屏幕指纹支付。

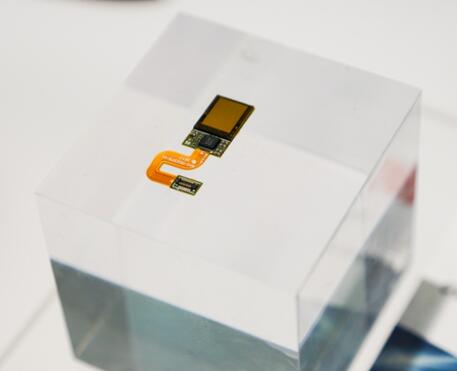

Synaptics提供光电式指纹传感器Clear ID FS9500
vivo所用的屏下指纹方案采用了Synaptics(新思国际)的光电式指纹传感器,具体型号为 Clear ID FS9500。这款指纹传感器同样用于vivo发布的第二代全面屏手机Vivo X21 UD(详见报告《vivo X21 UD屏下光学指纹传感器-Synaptics》),其图像传感器分辨率为30625像素,像素密度为777ppi。指纹识别模组光源由OLED显示屏提供,并在传感器芯片上沉积了准直器层。该准直器层由有机、金属和硅组成。传感器芯片采用CMOS工艺,通过引线键合方式连接到柔性印刷电路板。
2. 安卓阵营首款基于结构光原理人脸识别的智能手机:小米8透明探索版
传感器创新应用亮点:安卓阵营首发结构光3D Face ID摄像头
手机发布时间:2018年5月31日

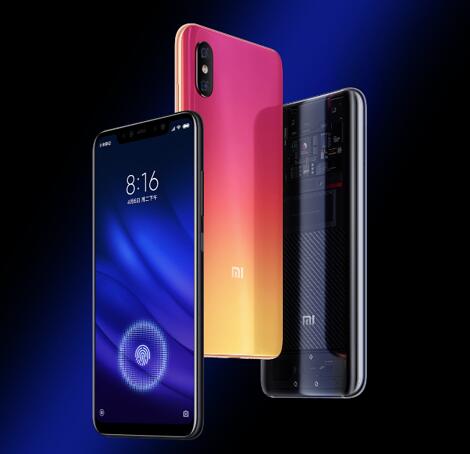

小米八周年纪念版旗舰机型:小米8透明探索版
作为小米八周年纪念版的旗舰机型,备受关注的小米8透明探索版隆重登场,其搭载高通骁龙845移动平台,融合多项黑科技,其中以3D结构光技术的应用最为瞩目。该技术由以色列Mantis Vision公司自主研发,此次应用于小米8透明探索版也是该技术在安卓手机史上的首次尝试。
小米8透明探索版3D成像系统的原始数据采集依靠“红外点阵投影器”、“红外相机”和“RGB相机”来完成,其工作原理是:红外点阵投影器发射编码光图案在物体表面形成反射,被红外相机接收;后台算法和程序实时解码数据,生成点云和深度图;RGB相机采集彩色图像;经过快速地网格化和纹理贴图处理,栩栩如生的3D模型便呈现在眼前。

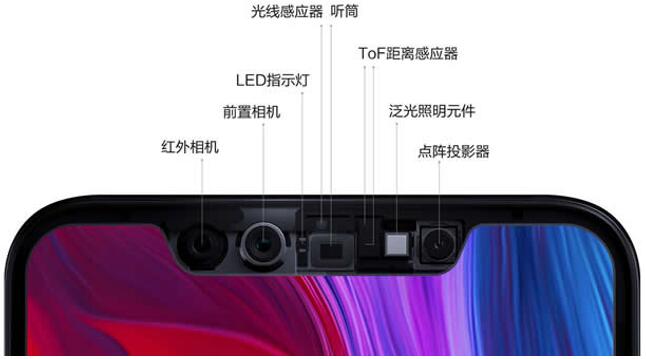

小米8透明探索版的3D结构光系统
(相关报告:《小米8探索版的Mantis Vision 3D传感系统》、《小米8透明探索版拆解分析和关键部件识别》)
不同于iPhone X的DOE(衍射光学元件)投影,小米8透明探索版采用了基于Mask(掩膜)的编码结构光。Mantis Vision创新的专利编码技术,凭借密集的点云和精确的深度信息能够捕捉最小的细节,真实还原扫描目标的原貌,同时有效降低处理运算量。另外,配合相机的高帧率,还可以实现3D内容的实时动态捕捉。
Mantis Vision提供的专利编码技术创建毫米级3D面部模型
3. 全球首款压感屏幕指纹智能手机:小米8透明探索版
传感器创新应用亮点:有效提升解锁效率,体验更加真实流畅
手机发布时间:2018年5月31日
小米8透明探索版采用高灵敏压感传感器
作为全球首款采用压感屏幕指纹技术的智能手机,相比普通屏幕指纹手机,小米8透明探索版增加了高灵敏压感传感器,在有效提升手机解锁成功率的同时并能实时给予手指振动反馈,秉承小米的“发烧”精神和对创新产品的极致追求,再度将手机的外观设计和用户体验推向新的高度。

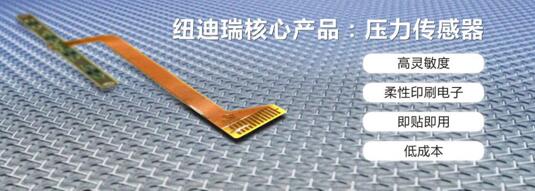

纽迪瑞为小米8透明探索版的屏幕指纹压感解决方案提供核心压力传感器
纽迪瑞则是为小米8透明探索版提供高灵敏压感传感器及屏幕指纹压感解决方案的厂商。凭借其可印刷式聚合物材料“微压力应变器”核心技术,纽迪瑞有效提升了压力传感器的灵敏度,并实现了压力传感器的柔性薄膜化,使得在手机紧凑的堆叠空间内实现触摸压力感应成为可能。采用“即贴即用”的组装工艺,纽迪瑞压力传感器可有效捕捉用户操作面板时的微小形变,实现压力触控功能。配合屏幕指纹传感器,压感方案可控制用户进行指纹识别时的力度,解锁时手指无需在屏幕上过多停留,到达指定的按压力度即可获得清晰的指纹图像有效提升解锁效率;同时基于操作力度给手指提供相应的振动反馈,操作体验更加真实和流畅。
4. 全球首款配置嵌入式数字信号处理器麦克风的智能手机:vivo NEX
传感器创新应用亮点:嵌入式数字信号处理器麦克风,造就听懂您的Jovi AI
手机发布时间:2018年6月12日

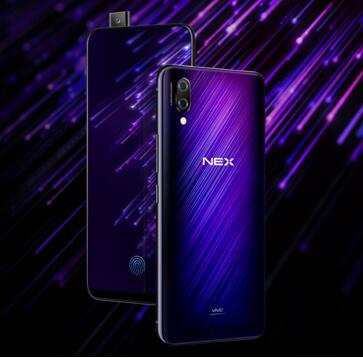

vivo NEX:除了升降摄像头,Jovi智能语音助手也是一大亮点
Jovi智能语音助手是vivo NEX的一大亮点。通过语音或Jovi AI独立按键唤醒,全新Jovi智能语音助手即刻提供超越想象的AI体验。举个例子,对Jovi说“来首劲爆的歌”,很快Jovi就可以找到一首你喜欢的歌;又或者在和朋友聊天时你不方便打字,也可以直接对着Jovi说话,就能把信息迅速转达给朋友;即使在嘈杂的环境,Jovi也能灵敏地识别语音,一句话搞定各种复杂的操作,解放你的双手。Jovi让手机不再是一个冷冰冰的机器,而是真正成为用户的贴心助手。

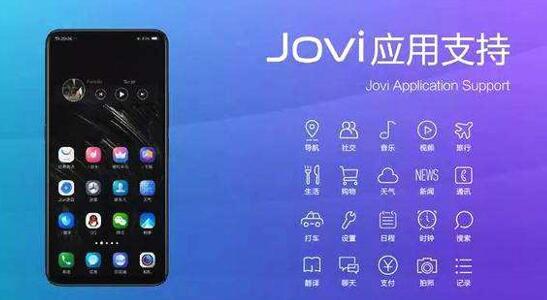

Jovi智能语音助手支持的应用
Jovi智能语音助手背后的“功臣”正是由楼氏电子研发生产的智能麦克风IA610。IA610将楼氏电子市场领先的高性能SiSonic MEMS技术与最先进的数字信号处理器(DSP)集成到单颗微型封装中,最终形成了灵活、高度集成的麦克风解决方案。楼氏电子的智能麦克风在Jovi智能语音助手中扮演着关键角色,它能通过语音指令唤醒语音,这样就能使系统的睡眠时间更长,节省电池寿命,提升用户体验。这是首款为音频应用和基于ML(机器学习)的优化算法达到卓越性能而提供音频处理器与定制机器学习支持的MEMS麦克风。

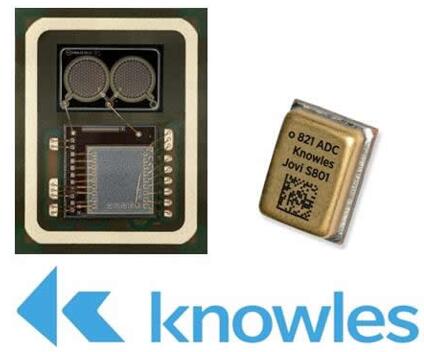

楼氏电子推出的智能麦克风
5. 全球首款采用隐藏式3D摄像头的智能手机:OPPO Find X
传感器创新应用亮点:隐藏式3D摄像头,刷脸解锁、支付就是现在
手机发布时间:2018年6月20日

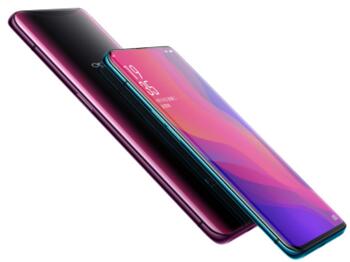

OPPO Find X后置摄像头“隐藏”在机身内部
OPPO Find X是OPPO在2018年6月发布的Find系列新一代旗舰手机,6.4英寸AMOLED显示屏,采用3D结构光技术,提供3D人脸识别。其3D传感系统采用由奥比中光提供的3D结构光技术,具有全局快门(GS)近红外(NIR)摄像头模组、点阵投影器和定制片上系统(SoC)。该3D传感系统通过红外点阵发射器在面部投射出15000个识别点,构建出用户面部的3D模型,从而实现人脸识别功能。值得关注的是,OPPO Find X将3D结构光模组和1600W+2000W像素的后置摄像头“隐藏”在了机身内部。使用时,“双轨潜望结构”就会自动升起,不用时又会自动收回。机身3D弧度搭配四周渐变的效果,让Find X呈现静如宝石、动如流水的光泽。

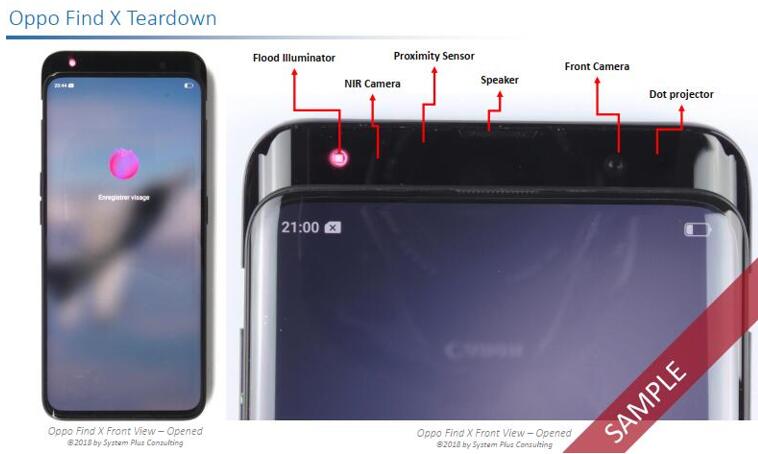

OPPO Find X的3D结构光人脸识别系统
(相关报告:《OPPO Find X的奥比中光前置3D传感系统》、《OPPO Find X拆解与关键组件识别》)
在OPPO Find X 3D结构光人脸方案开发中,旷视科技(Face++)为OPPO提供了三款主要算法模型结构,包括识别检测、活体检测和注意力检测,不仅可以在0.1秒内完成识别解锁,更提升了在支付场景中的安全级别。
6. 全球首款后置ToF摄像头的智能手机:OPPO R17 Pro
传感器创新应用亮点:领先苹果,将后置拍照从2D时代推向3D时代
手机发布时间:2018年8月23日

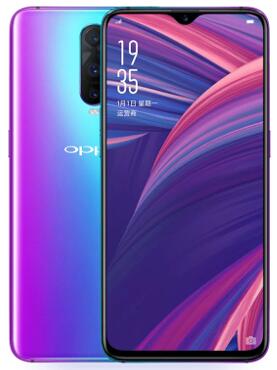

OPPO R17 Pro外观
OPPO R17 Pro采用“后置双摄 + ToF 3D立体摄像头”的三摄像头配置。OPPO R17 Pro首发的ToF 3D立体摄像头搭载ToF技术,将后置拍照从2D时代推向3D时代。此外,OPPO R17 Pro的发布标志着继率先实现3D结构光的应用落地之后,OPPO在3D视觉领域再次取得开拓性新进展,成为首家在3D结构光和ToF技术上均实现商用的手机品牌。
所谓ToF(Time of Flight,飞行时间),是一种3D成像技术,通过给目标发送红外光,然后用传感器接收从物体返回的光,通过计算红外光飞行到目标物体的时间来得到距离。简单来说就是在传统的2D图像上增加了Z轴的精深信息,从而生成3D图像。而舜宇光学则是这款ToF 3D摄像头的独家供应商。
从技术层面上而言,由于ToF方案具有距离远的3D测量精度高的优势,便注定具有更广阔的应用空间,比如:3D建模、3D电影、3D打印机以及AR游戏等。有了ToF技术的支持,用户拿起手机,绕着物体一周,便能完成对物体的3D建模;只需要手机测量,便可知身高或者物体的长短;通过手机还能实现更多的3D立体化场景体验……
ToF 3D摄像头的广泛应用吸引着智能手机厂商纷纷进入
7. 全球首款后置四摄智能手机:三星Galaxy A9s
传感器创新应用亮点:四摄像头,异曲同工精彩有术
手机发布时间:2018年10月24日

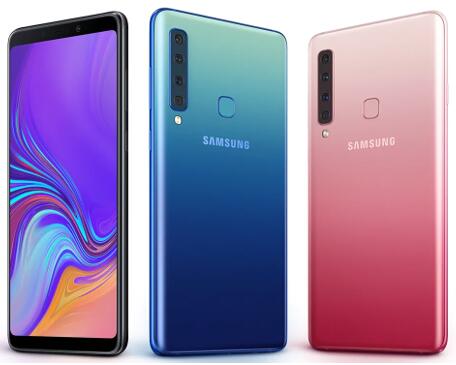

全球首款后置四摄手机——Galaxy A9
三星Galaxy A9s最大的亮点就是后置的四颗摄像头。从上至下具体参数如下:第一颗镜头为800万像素、120度的超广角摄像头,光圈为F2.4;第二颗镜头为1000万像素的长焦摄像头,光圈为F2.4,支持2倍光学变焦;第三颗镜头为2400万像素的主摄像头,光圈为F1.7;第四颗镜头为500万像素的虚化摄像头,光圈为F2.2,支持实时虚化。

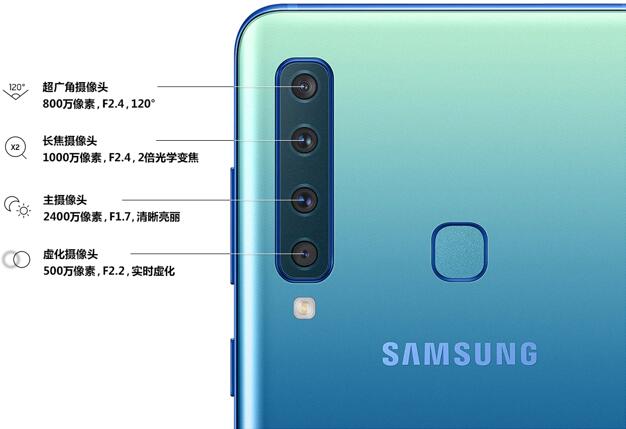

Galaxy A9s后置四摄的分工说明
正因为四颗摄像头的加持,三星Galaxy A9s可以在拍摄功能上提供更多可玩性:主摄像头能够识别光源环境,夜间能利用四倍超采样技术,将四个像素集成一个相当于1.8um的超大像素,不但增大了进光量、减少了照片噪点,还能清晰捕捉生动瞬间;超广角摄像头支持120度的广角画面,使得全景照片的宽度达到普通镜头的两倍;长焦摄像头则支持2倍光学变焦,能够完美的保留照片的细节;虚化摄像头专为背景虚化准备,在人像和大光圈模式中可以达到更自然和虚化更细腻的景深效果。
8. 全球首款双侧指纹解锁智能手机:努比亚X
传感器创新应用亮点:双指纹解锁,更快更便捷
手机发布时间:2018年10月31日

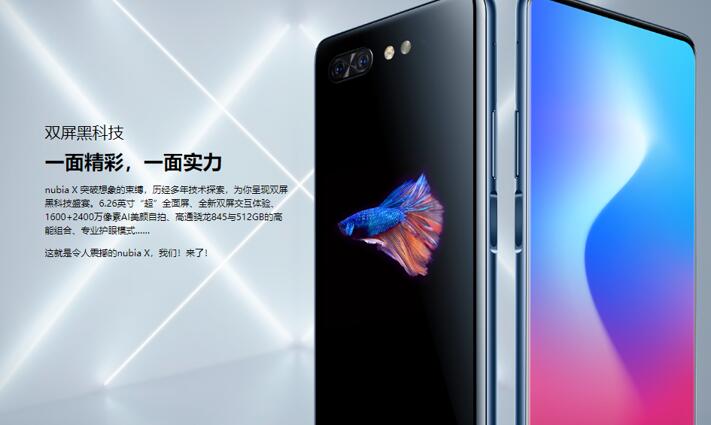

努比亚X前后双屏的设计激发双侧指纹解锁的灵感
努比亚X前后双屏的设计就意味着努比亚X不能采用“后置”指纹识别,按照目前行业里的解决方案,要么采用人脸识别,要么采用屏幕下指纹识别。但努比亚X正面采用LCD屏,用不了屏幕下指纹识别,同时由于无前置摄像头,人脸识别解锁也行不通。双侧指纹解锁的设计应运而生。
努比亚X独辟蹊径地将指纹识别放在侧面边框,既不放置于屏下也不后置,成为全球首款双侧指纹解锁、全球最窄侧面指纹的智能手机,号称识别率99.98%,解锁速度0.1秒,360度全方位触及,更快更方便。

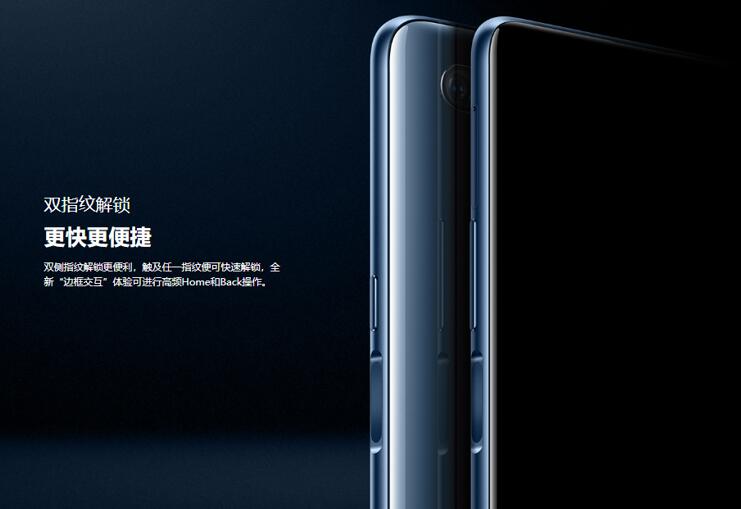

努比亚X实现双侧指纹解锁
同时,作为全球首家COB封装LCD的手机,努比亚X正屏采用6.26英寸的FHD + 全面屏,屏占比高达93.6%;副屏采用5.1英寸柔性高清OLED护眼屏。切换屏幕时,只需双指按住双侧指纹,然后翻转手机即可,非常方便。
9.全球首款ToF 3D人脸识别智能手机:vivo NEX双屏版
传感器创新应用亮点:ToF 3D人脸识别,轻松解锁、焕颜有术
手机发布时间:2018年12月11日

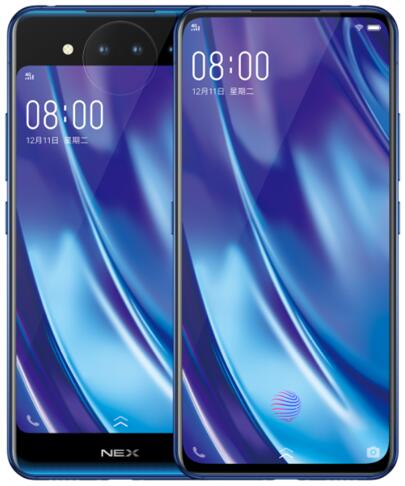

vivo NEX双屏版的正反面外观
vivo NEX双屏版在背面采用第二块屏幕——星环溢彩屏,嵌入三颗摄像头:带光学防抖的 1200 万像素主摄 + 2.9um大像素面积的夜视摄像头 + ToF 3D摄像头。这款ToF 3D摄像头不参与日常拍照成像,主打人脸解锁和人脸支付,实现24小时全天候轻松解锁。同时,ToF 3D 摄像头也能构建人脸的3D信息,衍生出各种玩法,比如3D个性化美颜。

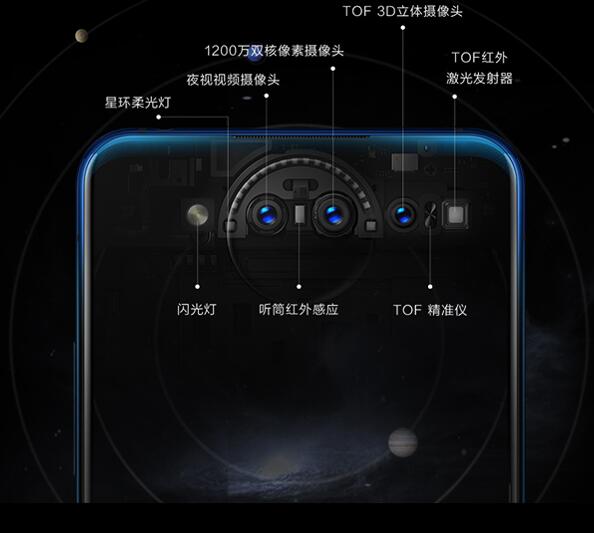

vivo NEX双屏版背面:星环溢彩屏
据vivo介绍,与3D结构光传感方案相比,vivo ToF技术有效深度信息更多(30万个深度信息点)、识别距离更远(3米)、模组所需面积/体积更小。行业顶级CCD传感器和低功耗的定制AFE芯片,再加上AI辅助深度优化以及3D建模算法,最终达到不输于结构光解决方案的毫米级别3D成像效果。

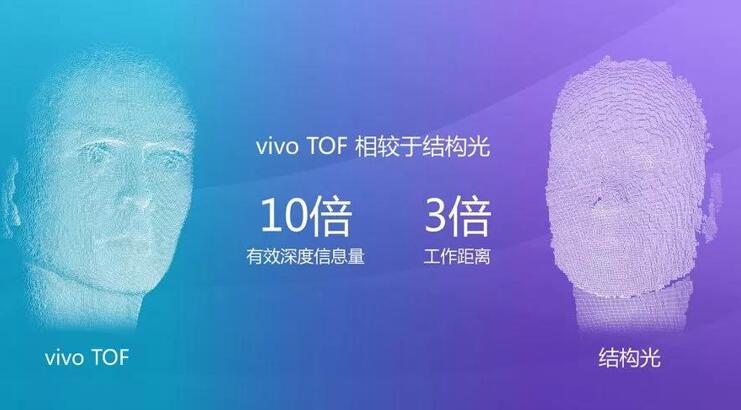

vivo的ToF解决方案与结构光解决方案成像效果对比
