如何抓住转型中的MEMS市场机遇?
2017-10-28 10:23:01   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,多年来,MEMS市场混迹着太多公司,但无奈机会又太少。虽然有些器件逐渐商品化,但其成本无法跟上售价下降的步伐。即使是在某一更专业、利润更高的领域,如基于MEMS技术的麦克风和扬声器行业,市场规模也太小,只能支撑少数几家MEMS公司的运营。

得益于新型终端市场和不同封装方式对更先进的设计、工艺及新材料的需求,微机电系统(MEMS)行业的未来前景越来越广阔。但这一切都意味着MEMS产品的售价更高吗?

麦姆斯咨询报道,多年来,MEMS市场混迹着太多公司,但无奈机会又太少。虽然有些器件逐渐商品化,但其成本无法跟上售价下降的步伐。即使是在某一更专业、利润更高的领域,如基于MEMS技术的麦克风和扬声器行业,市场规模也太小,只能支撑少数几家MEMS公司的运营。

但在过去一年里,整个MEMS市场格局发生了显著改变。与半导体领域的其他行业一样,MEMS行业也经历了一些引人注目的合并和收购:博通并入安华高(370亿美元),TDK收购应美盛(13亿美元),高通签署收购恩智浦/飞思卡尔的协议(470亿美元)。这样一来,可正面竞争的就剩几家大公司,这将对市场产生相当大的影响,这也是价格下降最快的原因(见下图)。尽管商品化将会继续,但供应商预计价格下降速度将会比过去慢。

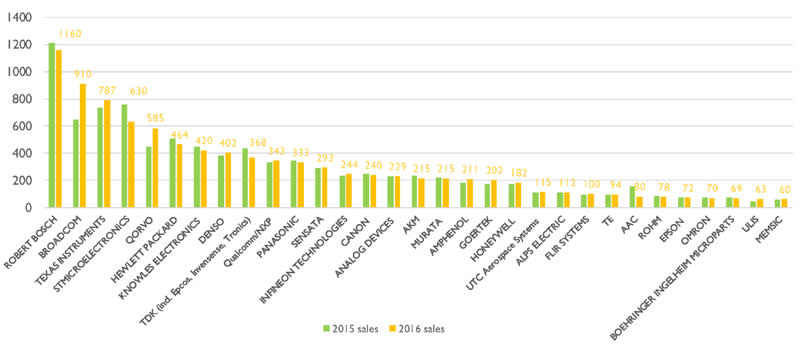

2016年与2015年MEMS企业营收分布图

图1 2016年与2015年MEMS企业营收分布图(单位:$million)

与此同时,汽车、无人机、机器人、物联网和工业物联网等市场上正出现新机遇,这些均需要更加复杂的MEMS设计。

传感器中枢(Sensor Hub)将是未来趋势

MEMS一直是两种独立市场的统称。一种是数十亿计的智能手机和平板电脑中都使用的陀螺仪、加速度计和磁力计。这些芯片很难开发、封装和测试,但需求量如此大的产品还是吸引了许多公司,并产生激烈的竞争。尽管产品需求量很高,但在2015年至2016年期间,此领域的公司几乎没有出现显著增长。

规避这一趋势的最新策略是建立传感器中枢(Sensor Hub),MEMS供应商正在为汽车和物联网等市场开发新器件。这超出了传感器融合的范围。其目标是为传感器整合成为标准化的格式,这基本上就是一个即插即用的平台。这将降低芯片制造商在设计、制造和销售的成本,同时系统供应商将更加容易定制和集成。这增加了双方的可预测性。

意法半导体MEMS产品营销的高级经理人Jay Esfandyari认为,“如今的趋势是将这种能力应用到传感器中,使其可用于Sensor Hub中。即使确实有能力,但并不意味着你必须把它放到Sensor Hub。因此你可能想将加速度计和陀螺仪集成在Sensor Hub,你可能还想添加磁力计或者压力传感器,或者你想要所有传感器集成到一起。用户可以选择其想要的传感器,并将其连接到模组。”

这些步骤听起来非常直接,但实际情况要复杂的多。问题是如何将这些Sensor Hub集成到更大的系统中。为此在诸多市场引发了讨论,如何在这些系统中筛选数据处理。随着越来越多的传感器添加进来,会导致成本更昂贵,处理所有的数据速度也实在太慢。某些数据需要在本地处理,但具体有多少尚不清楚。

Rambus公司的杰出发明家Steven Woo表示,“其中一个大问题是,如何利用输入来决定什么更重要。该如何理解这所有数据?目前正在进行大量探索,如今已有许多工具可在一个地方就完成所有事情。”

此观点得到整个行业的认同,西门子旗下Mentor的Deep Submicron Division部门的电子设计系统的产品营销经理Jeff Miller认为,“我们看到MEMS市场上传感器的融合,尤其是当这些公司试图在系统中增加更多价值。与标准MEMS传感器相比,具有多重自由度和多路存储GPU的集成传感器可提供更大的价值。但需要更多集成来实现传感器的融合,如你拆开Amazon Echos音响,你会发现七个精心安排的MEMS麦克风,以便实现远场语音检测。这里需要多种传感器融合才能分辨出不同的的声音。与IMU(惯性测量单元)结合是一种很好的方法,可以为传感器增加价值,实现产品差异化。这通常涉及到使用处理器。”

集成问题

除了集成度越来越高外,系统供应商还需要了解这些器件之间是如何相互作用的。和大多数芯片一样,MEMS器件对热量很敏感,这很可能会影响其在汽车等极端环境中的性能。但由于MEMS器件涉及电子和机械结构,对振动及其他类型噪声也很敏感。这就需要更全面的特性描述。

泛林集团旗下Coventor公司的MEMS高级主管Stephen Breit认为,“当所有器件集成在同一颗芯片或封装在一起时,其特性描述就会变得更加困难,而且不同类型传感器表现的特性均是不同的。陀螺仪和加速度计集成在一起会出现交叉耦合效应。陀螺仪有一种驱动模式,它可在很近距离与传感器耦合。”

有些方法是可以改善这些问题的。例如,陀螺仪的振动可以像其他任何噪声一样被消除。由于此类振动的频率可以预测,因此可被过滤掉。但这种噪声也可被理解为附近其它器件的信号,因此在面对此类问题时不能只考虑单一MEMS器件。

Breit补充道,“特性描述也非常具有情境性的。例如在惯性传感器作用下,面临的大问题就是正交效应,即感应轴之间的耦合。产生这种情况的原因有许多。其中一些是制造过程产生的偏差,因此必须在每一代器件设计都要优化。”

此领域几乎没有什么历史或经验可参考。一方面是由于器件本身在不停地优化,潜在的交互作用均是未知的。另一方面是因为这些器件一直被用于如无人机和机器人等新市场,或是如汽车行业等不断发展的市场中。在所有此类领域中,并没有未来如何使用技术的路线图,也不知道最终将在同样的系统或封装中集成什么。

应用材料公司200mm设备团队的战略和技术营销总监Mike Rosa认为,“一些企业正在寻找一套整体解决方案,尤其是在封装领域。你可以看到,一些公司将MEMS与ASIC、TSV集成在一起,但他们希望整个流程都能在一次封装中实现端到端的集成,直接出货给全球外包半导体封装测试商(OSAT)。我们所面临的挑战就是如何支持这一切。”

精度至关重要

许多MEMS终端市场行业对MEMS提出了更高精度的需求。例如,在先进驾驶辅助系统(ADAS)中使用的汽车加速度计,要比智能手机中使用的加速度计更精确。虽然这可以增加其附加价值和卖出更高的价格,但工程量和工作的复杂性也显著增加。在某些情况下,则需要新的技术组合。

Coventor公司的Breit认为,“自动驾驶汽车对精确度的要求比安全气囊或防侧翻的要求高得多,一旦超过阈值就要测量到。现在,惯性传感器已在航位推算(dead reckoning)中使用了一段时间。目前企业们正在竞相努力将这些器件做到更高规格,只有获得真正的竞争优势才能确保在这场竞争中居于首位。”

这个工作量可并不轻松。意法半导体的Esfandyari认为,“设计满足需要的器件,需要考虑噪声的偏压及稳定性、温度及灵敏度。需要减少噪声,增加偏压稳定性,并提高分辨率。因此1000度/秒的陀螺仪现在需达到4000度/秒,而且本底噪声需要非常低,有些工作是在ASIC上完成的,在ASIC上对噪声进行平均处理或消除,同时也必须确保IC是低噪声的。”

为提高精确度,有些器件还需要新材料。

应用材料公司的Rosa认为,“器件的架构没有改变,但其规格越来越严格了。指纹识别传感器和麦克风正在将硅电容材料变成基于压电的材料。以前麦克风结构侧壁的斜度在±0.5度左右。而在实际加工中,晶圆中心处的器件结构侧面陡直,晶圆边缘处的器件会超出这个范围。这会产生一个正交误差,例如,可能会错误地认为手机是倾斜的。因此目前规格是倾斜度在±0.5到±0.3度之间。”

指纹识别传感器也在改变,需要在器件中增加更多安全措施。新器件可以使用激光读取手指凹槽中的指纹。Rosa补充道,“我们的客户正在为此寻找新的光学薄膜,将III-V族材料集成到硅晶圆上,以及开发新的光学涂层。”



USound公司基于MEMS的扬声器

图2 USound公司基于MEMS的扬声器

物联网/工业物联网(IoT/IIoT)

即便使用成本较低的器件,也会涉及更多相关工程技术。进入的门槛正在提高,而开发这些器件所需的基础专业水平也在提升。

Sondrel公司的销售副总裁John Tinson认为,“要实现微程序控制器(MCU)更多的智能,需要使用便宜的传感器,然后将更多精力放在处理从这些传感器传回的信号上。如果减少元器件数量,就会减少整个单位总数。这是一种方法,但设计复杂,因为天下没有免费的午餐。Sensor hubs是一个不错的设计方向,它们将会更受欢迎。”

这引发了一些问题,即Sensor Hub是否会取代其它器件,或者与其共存。ARM系统与软件组的物联网(IoT)产品经理Mike Eftimakis认为将会是后者,尤其是需要使用的传感器越来越多,以及传感器产生的所要处理的数据也会越来越多。

Eftimakis认为,“物联网(IoT),通常指的是从现场获得数据,并将其上传至云端。如果用数十亿或数万亿的器件来完成这些事情,就不可能把所有数据都传输到云端。因此需要做一些前处理。如果将所有器件集成在同一个芯片上,就是传感器融合。但是,也可以通过网关处理器或其他一些RTF(富文本格式)的过渡状态来完成,然后在传入云端。因此,在边缘处理的需求将越来越多,在本地处理越来越多的数据的需求也在增加。”

无论哪种情况,这对MEMS世界来说都是好消息,因为许多传感器都是基于机械和电子元件集成的。这些好处可从前端设计一直延伸到制造和材料。

UMC特种技术部门的助理副总裁Wenchi Ting说,“28/22nm射频(RF)节点的基础扩张和MEMS传感器工艺技术的发展是支持自动驾驶广泛应用的两大关键因素,而基于云计算的基础设施将处理大规模的机器对机器(M2M)的数据处理需求。”

结论

随着进入市场的互联器件越来越多,将物理世界与数字世界连接起来需要海量的传感器。许多都将基于MEMS技术,专用性更强、精度更高的器件使用比例会逐渐提高。对于MEMS市场而言,从新市场到高附加价值的硅片,在许多方面都很有前景。但目前的工作也更加艰难了,那些在此领域领先的公司有望攫取更大的市场份额。
