微拆：三星智能手机和平板电脑中的惯性传感器
2014-01-18 13:42:45   来源：微迷   评论：0   点击：

eWiseTech和麦姆斯咨询（MEMS Consulting）达成战略合作协议，为促进中国MEMS传感器和智能手机产业协同发展，共同推出“微拆”项目：通过拆解全球各款智能手机，分析MEMS传感器应用现状，预测未来发展趋势。

3G时代以来，三星和苹果在智能手机和平板电脑领域风光无限。如果把时间轴向前拨到功能机时代，三星的表现同样可圈可点。那么为什么三星能一直熠熠发光持续夺目呢？倘若深入探究，便可写出累累卷帙了：一流的研发能力、强劲的市场动态捕捉能力、垂直整合的典范、上天入地的产品阵营、持续的强力品牌推广和媒体攻关投入…… 三星电子毫无悬念会在21世纪的消费电子市场上留下浓艳的笔墨。

没错，本期 “微拆”嘉宾正是三星于2013年先后面市的三款智能终端设备——Note 3 N9006智能手机，Mega 6.3 I9200智能手机以及Tab 3 T-311平板电脑。

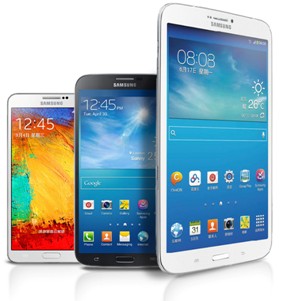

图1 Note 3智能手机、Mega 6.3智能手机和Tab 3平板电脑

本文主要针对三款三星智能终端设备进行拆解分析，以图文并茂的形式展现三星智能手机和平板电脑中MEMS惯性传感器应用情况。表1为拆解分析汇总表。通过汇总表不难发现，三星的三款智能终端设备均采用Yamaha公司的YAS532B 作为磁力计；两款采用InvenSense公司的加速度计与陀螺仪集成的组合传感器方案，这也契合上篇拆解分析文章《微拆：小米手机中的惯性传感器和环境传感器》的主旨：MEMS传感器集成化发展趋势。

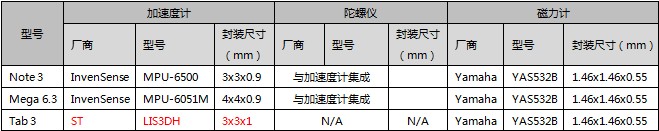

表1 Note 3智能手机、Mega 6.3智能手机和Tab 3平板电脑中的惯性传感器

注：N/A表示该手机不支持此项传感器功能；红色字体表示该传感器是测试列表显示的型号，但是实际eWiseTech拆解过程中并未在主板上发现这颗传感器。

首先，以图展示MEMS惯性传感器在三款智能终端设备的主板分布情况。图2从上之下依次为Note 3智能手机、Mega 6.3智能手机和Tab 3平板电脑。紫色标记为加速度计和陀螺仪的组合传感器，橙色标记为磁力计。

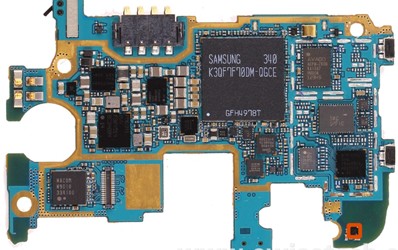

图2 Note 3智能手机、Mega 6.3智能手机和Tab 3平板电脑主板上的MEMS惯性传感器

接下来，请阅读每款产品中的MEMS惯性传感器详情，希望能为相关传感器供应商和系统集成商提供一些帮助，以便更好地决策产品发展方向。

Note 3智能手机

Note 3智能手机中的MEMS惯性传感器：

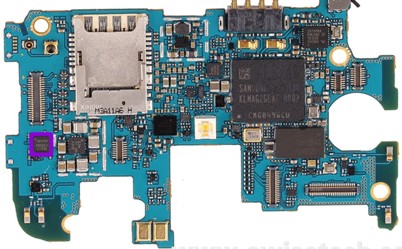

图3 Note 3智能手机中的加速度计和陀螺仪的组合传感器（MPU-6500）

图4 Note 3智能手机中的磁力计（YAS532B）

（1）加速度计和陀螺仪的组合传感器。供应商：InvenSense；型号：MPU-6500；封装标记 MP65M P806E1 L1335；封装形式：QFN 24 pin，3 mm x 3 mm x 0.9 mm。

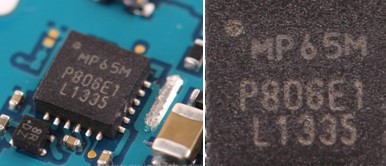

图5 MPU-6500：3轴磁力计 @ Note 3智能手机

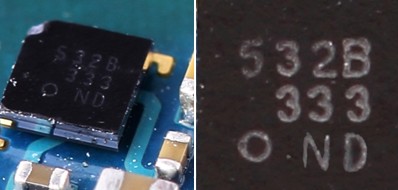

（2）地磁计。供应商：Yamaha；型号：YAS532B；封装标记：532B 333 ND，封装形式：WLCSP 6 ball，1.46 mm x 1.46 mm x 0.55 mm。

图6 YAS532B：地磁计 @ Note 3智能手机

Mega 6.3智能手机

Mega 6.3智能手机中的MEMS惯性传感器：

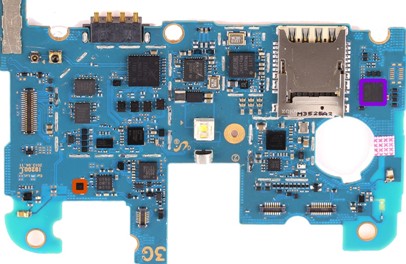

图7 Mega 6.3智能手机中的加速度计和陀螺仪的组合传感器（MPU-6051M）和磁力计（YAS532B）

（1）供应商：InvenSense；型号：MPU-6051M；封装标记：MPU-6051M D2P442-C1 EL 1308 E，封装形式：QFN 24 pin，4 mm x 4 mm x 0.9 mm。

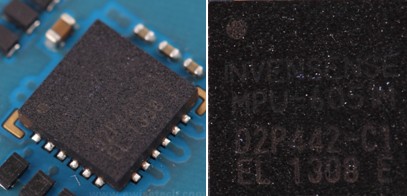

图8 MPU-6051M：加速度计和陀螺仪的组合传感器 @ Mega 6.3智能手机

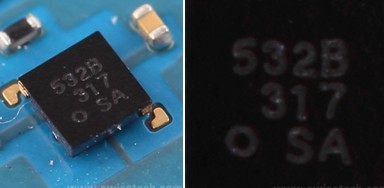

（2）地磁计。供应商：Yamaha；型号：YAS532B；封装标记：532B 317 SA，封装形式：WLCSP 6 ball，1.46 mm x 1.46 mm x 0.55 mm。

图9 YAS532B：磁力计 @ Mega 6.3智能手机

Tab 3平板电脑

Tab 3 T-311 中的MEMS惯性传感器：

图10 Tab 3平板电脑中的磁力计（YAS532B）

（1）地磁计。供应商：Yamaha；型号：YAS532B；封装标记：532B 330 SL，封装形式：WLCSP 6 ball，1.46 mm x 1.46 mm x 0.55 mm。

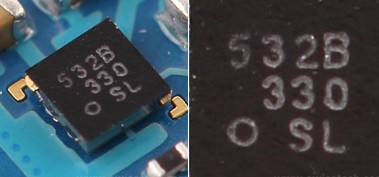

图11 磁力计（YAS532B）@Tab 3平板电脑

（2）加速度计。供应商：ST，型号LISD3H。此信息为传感器测试软件测试出的加速度计信息。实际拆解过程中，有几颗芯片表面有胶状物无法识别是否与测试结果吻合。

敬请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
