滨松推出近红外增强型ToF图像传感器S15743-01WT
2021-12-30 08:28:00 来源：麦姆斯咨询 评论：0 点击：
滨松这款ToF图像传感器S15743-01WT采用紧凑的晶圆级封装（WLP）技术，其中的光电二极管阵列为144 x 10像素，但是有效像素数为128 x 8，光谱响应范围为500 nm至1100 nm，在近红外光谱区具有高灵敏度，峰值灵敏度波长为800 nm，视频数据传输速度为10 MHz。
据麦姆斯咨询报道，近日，日本滨松（Hamamatsu）推出近红外增强型飞行时间（ToF）图像传感器：S15743-01WT。当与脉冲调制光源结合使用时，该ToF图像传感器输出关于光发射和接收时间的相位差信息，并可以通过使用外部信号处理电路或在PC上对输出信号进行计算来获得距离信息，主要应用包括自动驾驶领域的物体检测、安防领域的入侵检测、物流领域的形状识别等。滨松还为此产品提供相关评估套件。

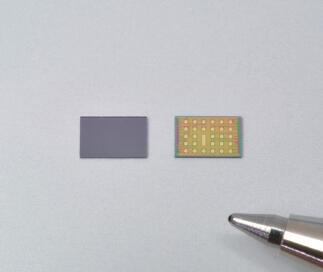

滨松近红外增强型ToF图像传感器S15743-01WT
滨松这款ToF图像传感器S15743-01WT采用紧凑的晶圆级封装（WLP）技术，其中的光电二极管阵列为144 x 10像素，但是有效像素数为128 x 8，像素间距为20 μm (H)、146.5 μm (V)，像素高度为50 μm。此外，该传感器还集成了定时发生器、采样&保持电路、水平移位寄存器、垂直移位寄存器、偏置发生器电路等。S15743-01WT光谱响应范围为500 nm至1100 nm，在近红外光谱区具有高灵敏度，峰值灵敏度波长为800 nm，视频数据传输速度为10 MHz。

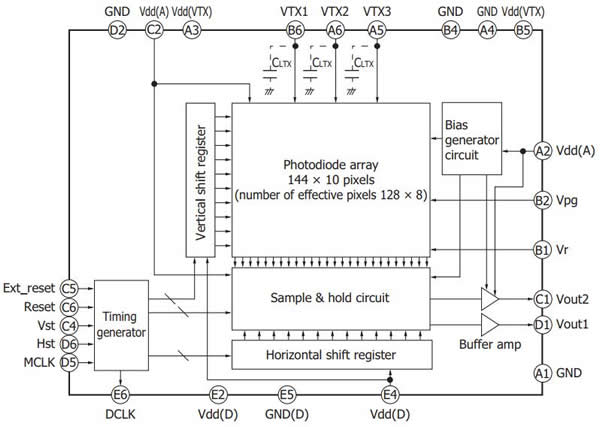

滨松ToF图像传感器S15743-01WT原理框图
产品特点：
- 在近红外光谱区具有高灵敏度
- 紧凑的晶圆级封装（WLP）类型
- 有效像素数：128(H) x 8(V)

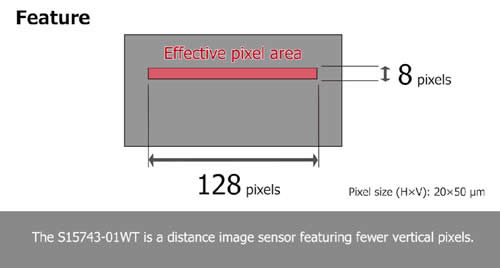

滨松ToF图像传感器S15743-01WT有效像素

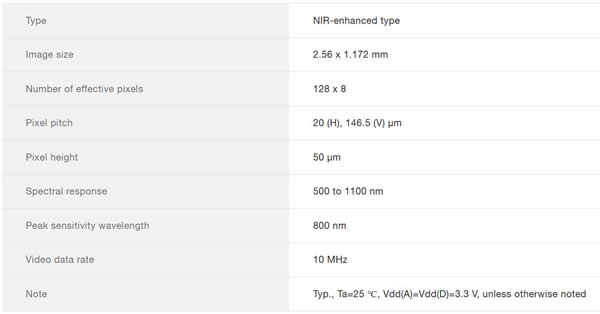

产品规格：

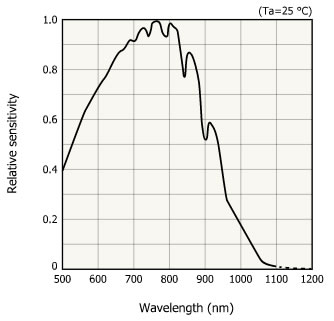

光谱响应范围：
产品应用：
- 物体检测（自动驾驶、自主机器人等）
- 安防应用（入侵检测）
- 形状识别（物流运输）
- 运动捕捉及检测
- 无接触式操作
延伸阅读：
《飞行时间（ToF）传感器技术及应用-2020版》
