日本Brookman推出新款CMOS ToF图像传感器产品线
2020-08-01 10:24:59   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,日本Brookman公司近日基于其CMOS飞行时间(ToF)传感器BT008D扩充了ToF产品组合。Brookman成立于2006年,自创立之初便一直涉足多种类型的CMOS ToF图像传感器,可满足科学实验、智能交通系统、室内监控、可穿戴设备等多领域的应用需求。

据麦姆斯咨询报道,日本Brookman公司近日基于其CMOS飞行时间(ToF)传感器BT008D扩充了ToF产品组合。Brookman成立于2006年,自创立之初便一直涉足多种类型的CMOS ToF图像传感器,可满足科学实验、智能交通系统、室内监控、可穿戴设备等多领域的应用需求。作为专业的设计合作伙伴,Brookman致力于为客户提供创新的稳定解决方案。

Brookman的CMOS ToF图像传感器

Brookman的CMOS ToF图像传感器

BT008D是一款基于短脉冲调制(SPM)间接飞行时间(iToF)传感技术的CMOS ToF深度图像传感器。其大约80000个有效像素测量点有利于快速后处理。Brookman创新的多抽头全局快门像素结构和针对SPM iToF优化的像素运行,可以实现高速、高信噪比的深度传感,同时无动态运动缺陷。此外,该传感器还集成了片上12位高速模数转换器,从而实现了低时间噪声的快速读出。该传感器支持MIPI CIS-2和CCI传感器接口。

核心技术

短脉冲调制间接飞行时间传感

短脉冲调制方案的优势:

● 有效降低光源功耗;

● 增强环境光耐受性;

● 数字控制光调制(光脉冲数、光宽、开关等灵活性)。

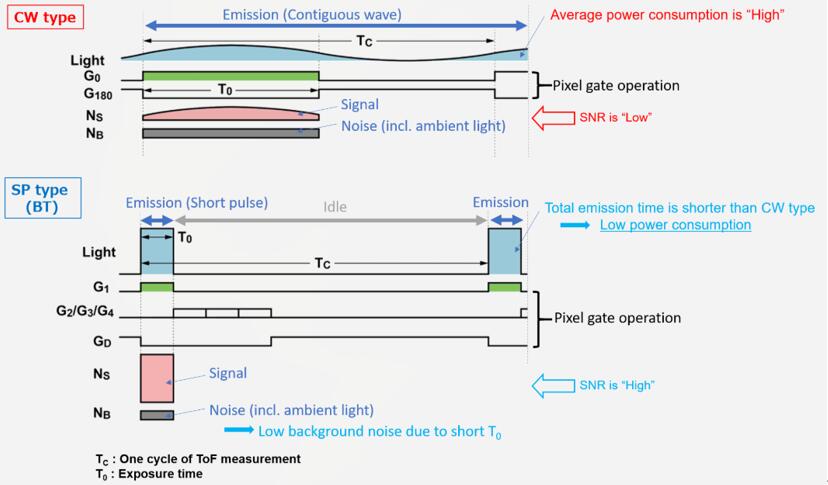

连续波调制与短脉冲调制方案对比

连续波调制与短脉冲调制方案对比

动态环境光抑制(DALS)技术

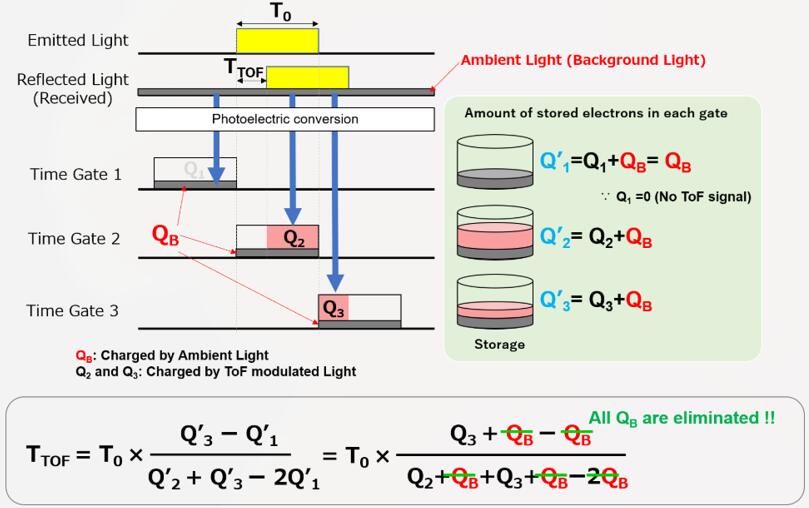

动态环境光抑制技术(DALS)

动态环境光抑制技术(DALS)

BT008D三抽头深度图像传感器的动态环境光抑制技术(DALS)能够降低环境光干扰引起的距离误差。该传感器通过DALS运算每像素输出3个12位的信号幅度数据。在ToF计算中,可以通过三抽头输出计算来消除环境光噪声,同时可以方便地估算真实的飞行时间数据。得益于DALS可以在每帧数据中完成深度测量,因此无论是强环境光照条件还是高速移动的物体都能有效地完成测量。

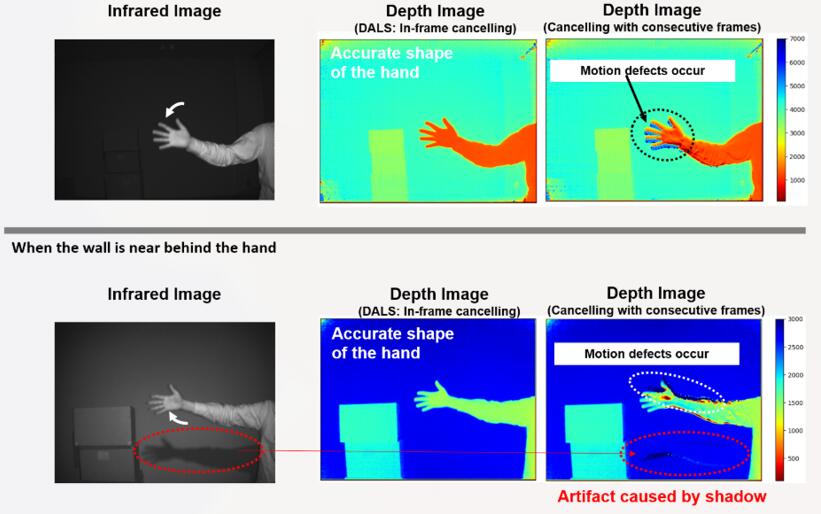

利用DALS技术消除帧内环境光影响

利用DALS技术消除帧内环境光影响

三抽头结构像素的优势:

● 高环境光耐受性(采用DALS技术);

● 最小化运动影响(DALS在每帧内都有效);

● 宽测量范围(采用帧内范围偏移技术)。

BT008D CMOS ToF图像传感器参数

BT008D CMOS ToF图像传感器参数

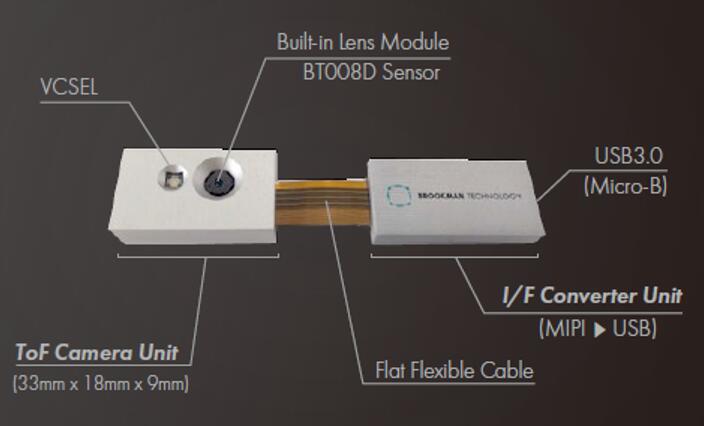

Brookman BT-ToF评估套件

Brookman BT-ToF评估套件

3D传感器的目标应用

3D传感器的目标应用

关于Brookman

Brookman Technology于2006年在日本滨松市成立,其创始人是CMOS图像传感器领域的领先专家:日本静冈大学电子工程教授Shoji Kawahito博士。从公司成立起,Brookman一直致力于各种CMOS模拟和混合信号集成电路的设计。Brookman针对广泛的应用专门设计先进的CMOS图像传感器。Brookman至今一直在不懈努力追求领先的设计、工艺和技术,目前正积极拓展CMOS ToF图像传感器市场。
