Imec推出高速紫外线感应与时间延迟积分(TDI)成像仪
2018-11-08 19:01:33   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,Imec推出了一款基于电荷耦合器件(CCD)-in-CMOS技术的高速紫外线感应与时间延迟积分(TDI)成像仪。TDI成像仪在(近)紫外(UV)区域具有70%以上的量子效率,使其可应用于工业机器视觉,尤其是作为半导体制造过程中的检测工具。

麦姆斯咨询报道,本周,在Vision 2018展会(2018年11月6日至11月8日)上,世界领先的纳米电子和数字技术研究与创新中心Imec推出了一款基于电荷耦合器件(CCD)-in-CMOS技术的高速紫外线感应与时间延迟积分(TDI)成像仪。TDI成像仪在(近)紫外(UV)区域具有70%以上的量子效率,使其可应用于工业机器视觉,尤其是作为半导体制造过程中的检测工具。这种专业成像仪扩大了Imec基于CCD-in-CMOS的TDI成像仪产品组合,可应用于多种商用型号产品,包括全定制设计产品和评估相机产品。

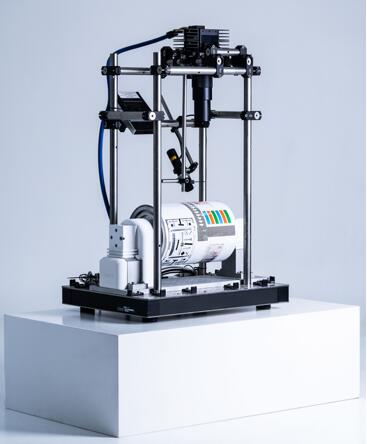

Imec推出高速紫外线感应与时间延迟积分(TDI)成像仪

新型成像仪采用了Imec的TDI CCD-in-CMOS制造技术,结合了CCD TDI像素和CMOS读出。这种组合可以在单线扫描成像仪上实现两全齐美:低噪声、高灵敏度的TDI性能和低功耗、快速和复杂读出电路的片上集成。

通过将Imec的背面照明技术与专用抗反射涂层结合使用,可以获得紫外线灵敏度。凭借背面照明技术,光从背面直接进入成像仪,显著提高了图像传感器的量子效率。通过添加紫外线特异性抗反射涂层,能够在250-400nm的(近)紫外区域达到70%以上的高峰值量子效率。对小于可见光的波长保持敏感使得成像仪能够检测到非常小的特征,因此该技术特别适用于半导体检测应用,例如掩模、晶圆和颗粒检测。

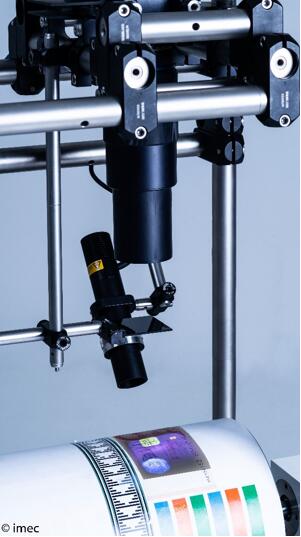

Imec推出高速紫外线感应与时间延迟积分(TDI)成像仪

TDI传感器采用Imec 130nm CMOS工艺流程中的CCD工艺模块,在200mm的晶圆上制作而成。这种具有成本效益的制造流程与其它晶圆级后处理技术兼容,例如可用于提高TDI传感器性能的光谱滤波器集成。由此制得的图像传感器具有高灵敏度和速度(高达300 kHz线速率),且具有低功耗。

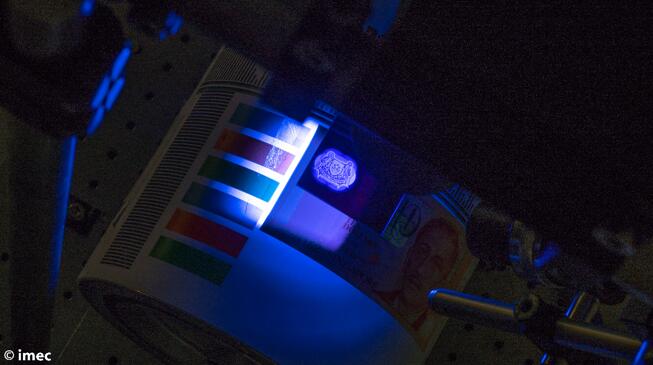

Imec推出高速紫外线感应与时间延迟积分(TDI)成像仪

Imec图像传感器项目经理Maarten Rosmeulen表示,“凭借这款高速、低功耗TDI图像传感器,我们很高兴能够扩展具有紫外线感应功能的TDI CCD-in-CMOS图像传感器系列。我们现在可以提供在紫外和可见光范围内具有高量子效率的TDI CCD-in-CMOS图像传感器,从而实现丰富的高端用,包括遥感、医学成像和工业机器视觉。”

关于Imec

Imec是全球领先的纳米电子和数字技术研发和创新中心。其广受赞誉,处于领先地位的微芯片技术,深厚的软件基础与ICT专业知识的结合使得Imec变得与众不同。凭借Imec世界一流的基础设施,以及遍布多个行业的本地和全球合作伙伴生态系统,Imec在医疗保健、智慧城市、移动、物流、制造、能源和教育等应用领域取得了突破性创新。
