敏芯发布侧面进声MEMS麦克风：MSM42A3019S1
2014-12-06 08:51:43   来源：微迷   评论：0   点击：

目前常见的MEMS麦克风进声方式分别为顶部进声和底部进声，前者进声孔位于麦克风的外壳顶部，与麦克风焊盘面相对；后者声孔位于麦克风底部基板，与焊盘同面。

随着麦克风应用方式的发展，在某些情形下，整机结构设计会要求从MEMS麦克风贴装位置的侧面进声，利用现有的MEMS麦克风只能通过设计导音管和音腔来实现上述应用，如下图所示为该种结构的示意图：

这种应用方式很大程度上削弱了MEMS麦克风体积小、可自动贴装的优势。导音管、音腔和用于密封的胶套导致了复杂的安装过程，显著增大了实际使用中的MEMS麦克风体积，降低了应用的灵活性。

敏芯推出的MSM42A3019S1麦克风支持侧面进声，一举解决上述应用问题，支持手机、平板电脑和穿戴式设备实现更灵活的结构设计。产品进声方向截面积仅为1.9 x 1 mm，可在对空间极为敏感的设计中实现声学探测。

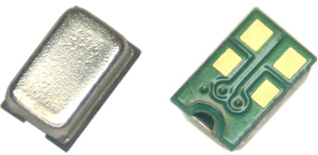

侧面进声MEMS麦克风：MSM42A3019S1

产品以4pin LGA封装形式提供，尺寸仅为3 x 1.9 x 1 mm。应用方式如下图所示，当贴装在PCB边缘时可直接组装于机器壳之内，进声孔在手机或平板电脑边框，而机器正反面均可实现完整平面，无须开孔。尤其适用于蓝牙耳机拾音器端部，或作为极小截面积的声学探测器之用。

产品特性：（1）侧面进声；（2）极小的体积。

应用领域：手机、平板电脑、移动电子设备、蓝牙设备等、可穿戴设备、安防、需要极小声学探测器的场合

技术指标：
外形尺寸：3 x 1.9 x 1 mm，侧面进声
功耗：160 μA
灵敏度：-42 dBV/Pa
信噪比：58 dB
输出格式：模拟输出

关于苏州敏芯微电子技术有限公司

公司成立于2007年，由国内外知名的风险投资机构及个人投资，是中国成立较早且为数不多的基于 MEMS 技术的传感器件与方案供应的高科技公司。目前公司有MEMS麦克风及压力传感器两条产品线量产，目标客户涵盖消费类电子、工业控制、医疗电子以及汽车电子等领域。公司总部位于苏州，在上海及深圳设有办事处。欲了解更多信息，请访问www.MEMSensing.com
