NANUSENS融资210万美元,开发解决MEMS黏附问题的NEMS器件
2017-09-29 17:08:00   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,NANUSENS的NEMS传感器采用标准的CMOS工艺和掩膜技术制造而成。在NANUSENS的工艺中,使用HF蒸汽(vHF)通过钝化层中的焊盘开口蚀刻金属层间介电质(IMD),以获得纳米传感器的传感结构。

 微访谈:Nanusens首席执行官Josep Montanya i Silvestre

微访谈:Nanusens首席执行官Josep Montanya i Silvestre

麦姆斯咨询 编译

据麦姆斯咨询报道,NANUSENS的NEMS(Nano Electro Mechanical Systems)传感器采用标准的CMOS工艺和掩膜技术制造而成。在NANUSENS的工艺中,使用HF蒸汽(vHF)通过钝化层中的焊盘开口蚀刻金属层间介电质(IMD),以获得纳米传感器的传感结构。然后将孔洞密封,根据需要对芯片进行封装。由于该传感器仅采用了标准的CMOS工艺,并且能够直接和所需要的有源电路集成,因此,这款传感器能够获得和CMOS器件一样的高良率。

Nanusens称,它们的解决方案将传感器设计尺寸降低了一个数量级,从MEMS(Micro Electro Mechanical Systems)器件1~2um的线性特征尺寸降低到NEMS的0.3um。这使器件微结构的表面积从两个维度上降低了接近两个数量级,因而显著降低了微观引力,解决了MEMS惯性传感器所面临的黏附问题。近期,我们有幸采访了Nanusens首席执行官Josep Montanyà i Silvestre先生。

Q:你们正在研究什么技术?为什么选择这个技术方案?

Josep Montanya i Silvestre:我们正在开发惯性传感器。我们的技术可以采用CMOS工艺生产许多不同类型的NEMS器件。我们之所以选择从惯性传感器开始,主要出于两个原因。首先,是因为基于之前Baolab Microsystems 的研究成果,以及后来在UPC(加泰罗尼亚理工大学)进行的惯性传感器研究,我们在这些研究工作的基础上进行了继续开发。另一个原因,是我们认识到如果我们能够提供客户一直所追求的——低成本或高性能,这将会是一个很好的商机。目前,我们正在朝着这两个方向开发。目前我们开发进度最快的一款器件,具有更低的成本,我们将率先将其推向市场。之后,我们将开发性能更高的产品。再之后,我们会继续开发惯性传感器之外的其它NEMS器件。本质上来说,我们的技术可以利用CMOS工艺来制造器件,这使我们的市场响应更快。

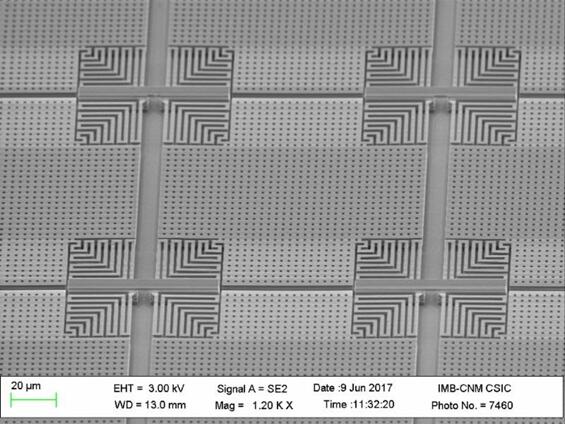

Nanusens开发的NEMS运动传感器

Nanusens开发的NEMS运动传感器

Q:能否详细介绍一下你们的技术起源?

Josep Montanya i Silvestre:我们的技术源自Boalab Microsystems在过去10多年里的研究积累。该公司在2014年因为某些战略决策问题而倒闭了。核心员工团队后来创立了Nanusens。

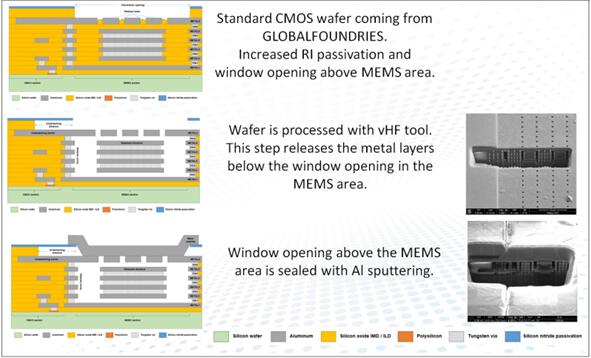

Nanusens公司的CMOS NEMS制造工艺

Nanusens公司的CMOS NEMS制造工艺

Q:请介绍一下你们目前的融资情况?

Josep Montanya i Silvestre:Nanusens目前已经完成融资210万美元,来自Barcelona (巴塞罗那)的Inveready和Caixa Capital Risc领投,跟投方包括来自荷兰的Dieco Capital。

如我刚才所述,Nanusens受益于此前Baolab Microsystems的所有研究成果,Baolab Microsystems在倒闭前已经融资1200万美元。

Q:你们目前面临的主要挑战有哪些?

Josep Montanya i Silvestre:我们的主要挑战是按照融资要求完成产品开发,快速地开拓市场。我们目前的投资方给予了全力支持,完成了新一轮融资。不过,它们是种子轮融资,因此,在投资额方面有很多限制。我们已经按照融资要求,将首款产品推向了市场。我们目前正在寻求新的投资,以加速这款产品及其它新产品的开发,以避免潜在的机遇延误。

Q:你们的公司愿景是什么?未来5~10年将如何发展?

Josep Montanya i Silvestre:我们公司的愿景是为多种MEMS传感器创建新的标准。它们需要从MEMS转向NEMS,亦即从微米级转向纳米级,能够获得更好的器件性能和可靠性。并且,它们还需要从各自的工艺,转而采用标准的CMOS工艺,以获得量产成本优势,更快的产品上市时间,以及更高的产能和第二货源。

Q:你们今年的产品规划是?2018年的主要里程碑包括?

Josep Montanya i Silvestre:2018年首要实现的里程碑是将我们的首款惯性传感器产品完成上市,预计将于2018年第二季度进行。除此之外,我们计划在2017年末或2018年初完成新一轮融资,帮助我们进一步加快开发,降低延误市场机遇的风险。

Q:你们现在在寻求产业合作伙伴吗?如果是,你们需要哪些类型的合作伙伴?

Josep Montanya i Silvestre:我们是一家Fabless半导体企业,我们的供应链很清晰,从GLOBAL FOUNDRIES(格罗方德)开始,它们提供CMOS晶圆代工服务,最后是来自中国的EDOM等分销商,它们都是顶级的合作伙伴。

不仅如此,虽然我们的技术已经拥有许多用户案例和应用,我们仍将继续开拓合作伙伴,与其它希望利用我们技术解决特定应用的半导体公司合作,或者进行战略投资,或者建立联合开发合作关系。我们采用CMOS工艺制造的纳米传感器,可以嵌入所有的CMOS IC。这将带来更多可能,而这不是我们能够单独完成的。
