Allegro推出全新2D霍尔效应速度和方向传感器IC
2018-02-14 19:06:07 来源：微迷 评论：0 点击：
Allegro推出全新2D霍尔效应锁存IC系列APS12625和APS12626，新产品具有垂直和平面霍尔元件，能够进行二维感测，因而可以减小系统尺寸，降低物料清单（BOM）成本，并可提高性能和灵活性。
Allegro MicroSystems, LLC宣布推出全新2D霍尔效应锁存IC系列APS12625和APS12626，新产品具有垂直和平面霍尔元件，能够进行二维感测，因而可以减小系统尺寸，降低物料清单（BOM）成本，并可提高性能和灵活性。APS12625和APS12626根据ISO 26262进行开发，支持AEC-Q100标准，适用于汽车和其他安全性关键的系统。
APS12625具有速度和方向输出，而APS12626则具有四路（通道A和B）输出。独特的可选功能允许主机系统在重新加电后恢复传感器的先前状态，这样可以避免具有防夹功能的车窗升降器等智能运动应用中的数据丢失。
每个集成电路包含一对相互正交的传感器芯片，通道间具有90°的相位间隔，因而不受磁极间距和气隙影响。APS12625和APS12626都可用于三种垂直和平面霍尔元件的组合（XY、ZX和ZY）。实际上，传感器IC和环形磁铁之间的任何方向都可以支持，并且环形磁铁的间距可以在保持正交的情况下进行调整。
Allegro MicroSystems, LLC数字位置传感器IC产品线总监Jim Judkins介绍说：“Allegro的垂直霍尔技术是一种用于磁性电机/编码器应用的独特传感器IC解决方案。设计人员可以在更小面积的电路板上实现更低的成本和功耗，同时满足其安全性目标，并且可以花更少的时间来进行重复设计，以支持磁间距或系统形状因数的变化。”

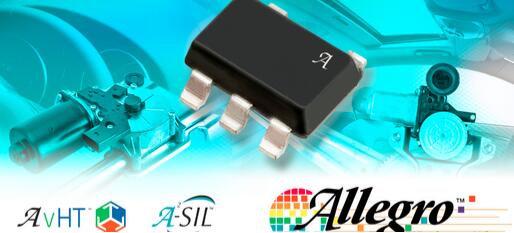

这些单片器件都包括三个霍尔板（一个平面，两个垂直）、一个多路复用器、一个小信号放大器、稳定斩波器、施密特触发器和两个NMOS输出晶体管。它们的工作电压为2.8～5.5 V，支持高达175℃的结温（详细信息请参见器件数据表）。每个具有微型SOT23-5封装的器件可以取代了一对传统的霍尔效应锁存IC，这意味着利用与传统非冗余方案几乎相同的空间，即可针对安全关键的应用实现冗余传感方案。
