生命体征监测服
2013-06-08 13:20:54   来源:美信   评论:0   点击:

生命体征监测服(Fit)使专业医护人员和迫切想要了解自身健康状况的用户能够以低成本频繁监测各项体征指标。高度集成的监护服设计可用于测量三导联心电图(ECG)、体温和运动状态。

生命体征监测服(Fit)使专业医护人员和迫切想要了解自身健康状况的用户能够以低成本频繁监测各项体征指标。高度集成的监护服设计可用于测量三导联心电图(ECG)、体温和运动状态。所有诊断工具均已集成到衬衫内部,不会影响穿着舒适度。

该新型智能监护服集成了干电极ECG测量技术、复杂的信号处理技术、温度传感器、运动传感器、超低功耗微控制器及无线通信单元,是Maxim Integrated、Clearbridge VitalSigns和Orbital Research三家公司在经验、技术、创新层面积极合作的成果。这款智能监护服开启了预防性医疗保健的新时代,使健康保健成本更低、惠及面更广。

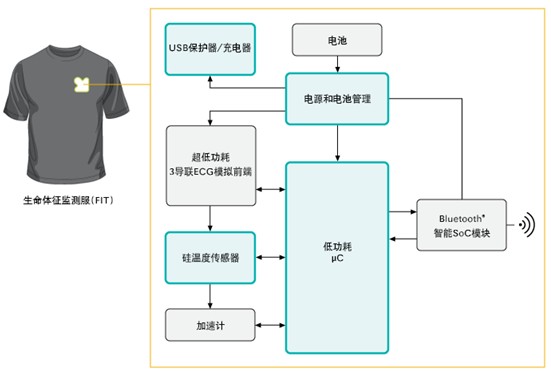

生命体征监测服

推荐器件:

硅温度传感器

MAX6655/MAX6656是精密的电压、温度监视器。数字温度计提供两个远端传感器的温度及自身管芯温度。远端传感器是连接成二极管形式的晶体管—一般可采用低成本、易安装的2N3906 PNP管—用以替换传统的热敏电阻或热电偶。多家晶体管制造商均可提供远端测量精度达±1°C的产品,无需校准。远端通道还可以测量微处理器等其他芯片的管芯温度,只要内部包含基底连接的PNP管、且集电极接地,基极和发射极可用来进行温度检测。温度按照11位的分辨率进行量化。

MAX6655/MAX6656还可以测量它们的电源电压和3个外部电压,具有8位分辨率。当输入电压为其标称值时,每个电压输入的灵敏度经过设置,提供大约3/4倍的输出码。MAX6655工作于+5V电源,第二路电压监视器为3.3V。MAX6656工作于+3.3V电压,第二路电压监视器为5V。

2线串行接口可通过标准的SMBus™写字节、读字节、发送字节、接收字节命令设置报警门限和读取数据。MAX6655/MAX6656还提供SMBus报警响应和超时检测功能。MAX6655/MAX6656可自动地进行测量或按照所编程的转换速率测量。可调节的速率允许用户控制电源电流。

除了SMBus /ALERT输出,MAX6655/MAX6656还具有/OVERT输出,可用于温度复位,只有在温度高于最高门限时有效。/OVERT输出适合风扇控制或系统关断。

具有红外模块和USB (可选)功能的16位微控制器

MAXQ612/MAXQ622低功耗、16位MAXQ®微控制器设计用于通用遥控器、消费类电子和白色家电等低功耗产品。两款器件均采用低功耗、高吞吐率、16位RISC微控制器。串行外设包括两个通用同步/异步接收-发送器(USART)、两个SPI™主/从通信端口和一个内部集成电路(I²C)总线。器件还包含能够产生载波频率的IR模块和灵活的复用键盘控制I/O。MAXQ622还增加了带有集成物理接口(PHY)的通用串行总线(USB)。

MAXQ612/MAXQ622包含128KB闪存和6KB数据SRAM。通过安全存储器管理单元(MMU)提供知识产权(IP)保护,该安全MMU可支持多种授权等级配置,保护代码不被复制和进行逆向工程。授权等级使厂商可以提供MAXQ612/MAXQ622运行的库文件和应用程序,并通过授权等级限制对数据和代码的访问。

为实现低功耗电池供电设计,器件具有超低功耗停止模式(0.3µA,典型值)。该模式下,只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.70V至3.6V宽工作电压范围,也可通过USB供电。

电源和电池管理PMIC

MAX8671X集成型电源管理IC (PMIC)理想用于便携式媒体播放器和其他手持设备中。除了五路稳定输出电压外,MAX8671X还集成单节锂离子(Li+)或锂离子聚合物(Li聚合物)充电器和Smart Power Selector™,具有双电源(AC-DC适配器和USB)输入。双输入智能电源选择器支持具有两路或一路电源连接器的终端产品,芯片集成了所有用于充电和切换电池与外部电源之间系统负载的开关。无需外部MOSFET。

Maxim的智能电源选择器充分利用有限的USB或AC至DC适配器电源。电池充电电流和输入电流门限可独立设置。没有用到的那部分输入电源被系统用于向电池充电。充电电流和DC电流门限最高可编程至1A,而USB输入电流可设置为100mA至500mA。自动输入选择将系统负载由电池切换至外部电源。其他特性包括过压保护、电流状态和故障输出、电源就绪监视器、充电定时器和电池热敏电阻监视器。此外,片上温度限制电路还可降低电池充电速率,防止电池过热。

USB保护器/充电器

MAX3202E/MAX3203E/MAX3204E/MAX3206E为低电容、±15kV ESD保护二极管阵列,用于保护通讯线路的敏感电子部件。每个通道含有一对二极管,将ESD电流脉冲导引至VCC或GND。MAX3202E/MAX3203E/MAX3204E/MAX3206E能够承受IEC 61000-4-2规定的ESD脉冲:±15kV人体模式、±8kV接触放电以及±15kV气隙放电模式。这些器件的每个通道具有5pF电容,非常适合用于高速数据I/O接口。

MAX3202E为两通道芯片,适用于USB和USB 2.0应用;MAX3203E提供三组ESD保护结构,适用于USB On-the-Go (OTG)以及视频应用; MAX3204E提供四路ESD保护结构,适用于以太网和FireWire®应用;MAX3206E为六通道器件,适用于为蜂窝电话连接器以及SVGA视频连接。

所有器件均采用微型、4焊球(1.05mm x 1.05mm) WLP、6焊球(1.05mm x 1.57mm) WLP、9焊球(1.52mm x 1.52mm) WLP、6引脚(3mm x 3mm) TDFN以及12引脚(4mm x 4mm) TQFN封装,工作在-40°C至+85°C温度范围。
