ULIS发布小型热成像传感器新品:ATT0640
2019-04-13 17:36:21   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,ULIS将于2019年4月14日至18日在美国马里兰州巴尔的摩市举办的“2019年SPIE国防及商业遥感技术博览会”展出其发布的新品ATT0640。

据麦姆斯咨询报道,ULIS将于2019年4月14日至18日在美国马里兰州巴尔的摩市举办的“2019年SPIE国防及商业遥感技术博览会(SPIE Defense and Commercial Sensing 2019,简称SPIE DCS 2019)”展出其发布的新品ATT0640,展位号:640。

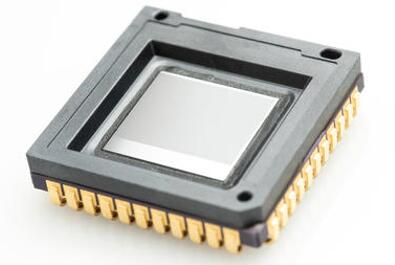

ULIS的ATT0640

图为ULIS的ATT0640

ULIS近日宣布推出的新品ATT0640,是一款VGA / 12μm像元间距的热成像传感器,应用于注重缩减相机整体尺寸和成本的市场。这些应用市场包括:热成像武器瞄准镜(TWS)、监控和手持式热成像相机等商业和国防应用,以及用于消费者户外休闲、执法和边境检查的便携式单目/双目望远镜等个人视觉系统(PVS)。

根据Yole《非制冷红外成像仪和探测器技术及市场趋势-2019版》报告显示,PVS细分市场是全球红外市场增长的重要贡献者,预计2018年至2024年期间的年增长率将达到30%。

ULIS设计的ATT0640是公司目前最小的60 Hz VGA / 12μm像元间距的探测器(16.5 x 16.5mm表面贴装器件),以满足整个商业和国防热成像应用领域削减SWaP(尺寸、重量和功率)的需求,并应对该市场的增长。

ULIS为其现有QVGA ATT0320添加了一款VGA格式的产品,使其12µm产品系列可为相机制造商提供更多选择。相比17µm像元间距技术,12µm像元间距可选择尺寸更小且成本更低的光学元件,因此相机制造商对该类产品更感兴趣。

相比竞争机型,ATT0640通过其晶圆级封装(WLP)技术实现了尺寸优势,在晶圆级封装(WLP)技术中,探测窗口直接键合到晶圆上,可使传感器的整体尺寸显著减小。因此,ATT0640的尺寸大小只有其Pico640 – 046(17µm)型号的一半。ATT0640采用晶圆级封装(WLP)批量封装技术,因此适合大批量生产。

目前ATT064样品已上市,计划将于2019年底投产。ULIS打算进一步拓宽其12µm产品线,以兼容更高分辨率的传感器。欲了解更多信息,可访问ULIS官网:https://www.ulis-ir.com/。
