Imec即将震撼展示短波红外波段高光谱成像相机
2018-01-27 19:34:03 来源：麦姆斯咨询 评论：0 点击：
据麦姆斯咨询报道，Imec将在2月的旧金山SPIE西部光电技术展上展示其首款短波红外（SWIR）波段高光谱成像相机。这款相机集成了基于CMOS的光谱滤波器和基于InGaAs的成像器，因此结合了CMOS技术的小巧和低成本以及InGaAs的光谱范围。
据麦姆斯咨询报道，世界领先的纳米电子和数字技术研究与创新中心Imec于2018年1月25日宣布，将在2月的旧金山SPIE西部光电技术展（SPIE Photonics West）上展示其首款短波红外（SWIR）波段高光谱成像相机。这款相机集成了基于CMOS的光谱滤波器和基于InGaAs的成像器，因此结合了CMOS技术的小巧和低成本以及InGaAs的光谱范围。
过去5年来，由Imec设计并制造的CMOS半导体高光谱图像滤波器，已经以单片集成的方式应用于硅基CMOS图像传感器，其感光范围为400~1000nm波段的可见光和近红外光（VNIR）。然而，有研究预计将有超过一半的商用多光谱及高光谱成像应用需要鉴别1000~1700nm波段的短波红外（SWIR）光谱数据。
Imec集成成像研究项目经理Andy Lambrechts认为，“SWIR波段是高光谱成像的关键，这是因为该波段可以提供极具价值的定量信息，例如食品、植物、人体组织、药物粉末等有机物和无机物中水、脂肪、脂质和蛋白质的含量，以及塑料、纸张、木材和许多其它材料的关键辨别特性。Imec凭借其在光学滤波器设计及制造中的核心能力，以及为确保复杂、坚固的紧凑型低成本高光谱成像系统解决方案稳定交付，而持续积累的专业技术能力，水到渠成地将其产品供应扩展到了SWIR波段。”
Imec首款SWIR波段高光谱成像仪不仅具有32到100个或以上的光谱带线性扫描“阶梯滤波器”设计，还支持快照马赛克解决方案，可以在视频拍摄速度下实时捕捉4到16个光谱带。该款带有USB 3.0和以太网（GIGE）接口的高光谱成像仪目前正在与战略合作伙伴进行认证中。
Imec集成成像和视觉系统业务开发经理Jerome Baron解释道，“InGaAs成像行业正处于发展的转折时期。目前市场已逐步认识到，SWIR波段高光谱成像仪在众多应用领域的发展前景已超越了军事、遥感及科学技术等传统利基领域，对如Imec这样的研究机构来说，在SWIR波段发展紧凑型低成本坚固高光谱成像仪的时机刚刚好。Imec的目标是在该技术最具价格敏感性的市场中推进产品业务，此类常见市场包括食品分选、废物管理及回收、工业机器视觉、精准农业和医疗诊断等。”
Imec首款SWIR波段高光谱成像仪将于2018年2月1日在 SPIE 西部光电技术展（SPIE Photonics West）上展示，展位位于旧金山莫斯科恩中心北大厅#4321。

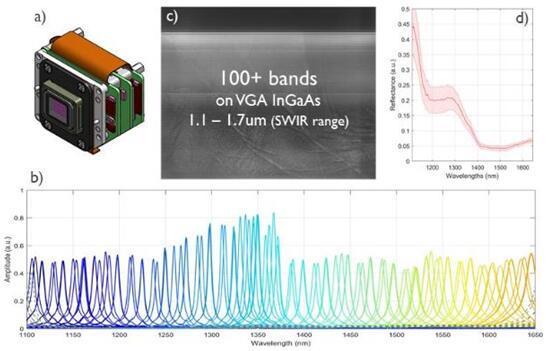

图为Imec的高光谱SWIR波段成像仪初步测试结果：a）短波红外成像仪，b）1.1~1.7µm波段校准后的100 +光谱带分析图，c）640 x 480像素空间分辨率的人手和像素级100 +光谱带阶梯滤波器沉积和图案化的实时原始图像（RAW image），d）扫描后皮肤反射率的光谱图

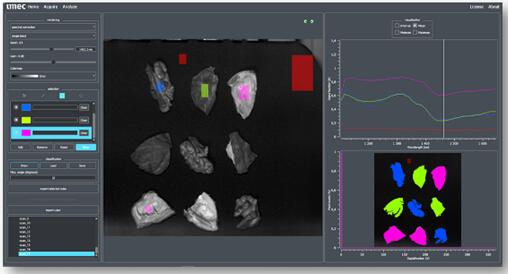

图为在SWIR波段使用Imec的1.1~1.7 µm波段内LS 100+光谱带的高光谱成像，可将坚果与坚果壳进行分类

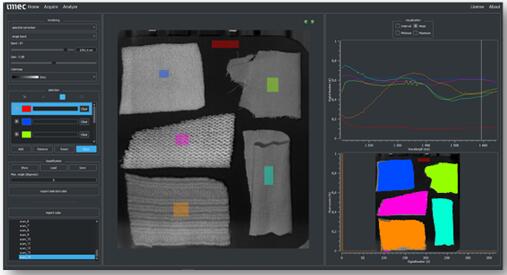

图为在SWIR波段使用Imec的1.1~1.7 µm波段内LS 100+光谱带的高光谱成像，可对各种不同的纺织品进行分类
关于Imec
Imec是纳米电子学和数字技术领域全球领先的研究和创新中心。该研究中心将其广受赞誉具有领导地位的微芯片技术与深厚的软件及ICT专业知识相结合，成就其独特的研究地位。Imec凭借其世界级基础设施和在众多行业中拥有的本地/全球生态系统的合作伙伴，在医疗保健、智慧城市和交通、物流和制造业、能源和教育等应用领域创造出突破性创新。
作为各企业、初创企业及大学值得信赖的合作伙伴，Imec汇集了来自全球70多个国家的3500名优秀人才。Imec总部位于比利时的鲁汶，在荷兰、台湾、美国、中国以及Flemish的多个大学设立了研发分支机构，并在印度和日本设有办事处。Imec2016年的收入（损益P&L）总计4.96亿欧元。
