京东方:目标物联网,布局传感器
2016-12-10 22:03:23 来源:微迷 评论:0 点击:
显示屏是物联网系统的硬件入口,传感器是物联网信息采集端的关键器件,京东方作为拥有这两项产品关键技术的企业,正在全面开放技术端和应用端,加速向互联网渗透。京东方将在显示器件之外,坚持推进薄膜传感器,智慧系统和智慧健康服务业务发展,未来5年将开放至少5000个合作项目,提供50亿个物联网端口,分享更多市场机会。
京东方成立旗下传感器事业部门,拟先通过结合X光和平面显示器的传感器技术切入薄膜传感器市场,基于对现有部分低世代TFT产线的升级改造,有望快速实现产品出货。
X射线是由于原子中的电子在能量相差悬殊的两个能级之间的跃迁而产生的一种波长极短,能量很大的电磁波,由德国物理学家W.K.伦琴于1895年发现,故又称伦琴射线。 医学上常用X射线作透视检查,工业中用来探伤,X射线同可见光一样能使胶片感光, 当X射线通过人体时,因人体各组织的密度不同,对X射线量的吸收不同,胶片上所获得的感光度不同,从而获得X射线的影像。
为了将X射线生成的图像转换成易于存储、处理、符合一定行业标准的数字图像,面板阵探测器正成为传统胶片等材料的有效补充,在减少X光曝光时间的同时,加快了图像的读出速度。

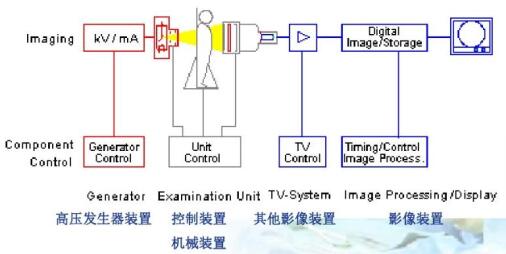

X射线医学检查的原理示意图

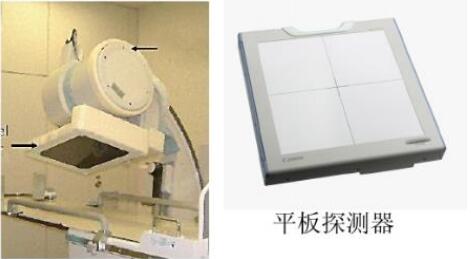

平板探测器有效减少曝光时间、加快图像读取
平板探测器的质量直接关系到数字化X光机成像质量, 目前平板探测器从能量转换方式可以分为直接转换和间接转换两种。直接型平板探测器的典型结构是由a-Se光电导材料与TFT两层构成;间接型平板探测器的典型结构是由闪烁体或荧光体层、a-Si层与TFT三层构成。
直接型平板探测器示意图

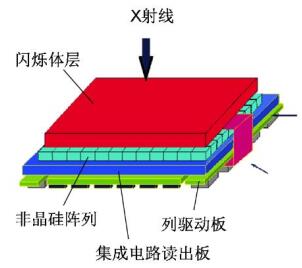

间接型平板探测器典型结构示意图
由此可见,直接型、间接型平板探测器中都存在TFT层,尽管在LCD中是用TFT做开关控制像素的明暗,而X光平板探测器则是在像素感知到光信号时开启TFT,向主机传递信号,但是在TFT层的制作工艺上却是一致地。基于此,公司拟将部分低世代TFT产线向X光用TFT产线转换,从而更有效的利用产能,优化产品结构。
未来,京东方将进一步把半导体显示技术、传感技术等电子信息技术与医学、生命科技相结合,发展信息医学、移动医学和再生医学。建立以人为中心的健康服务体系和大数据系统,加速扩张智慧健康服务。
另一方面,京东方将利用线下资源优势进行地域扩张和复制,立足于为客户提供最佳体验的整合式智慧健康医疗服务。整合健康保险和健康医疗、“预防-治疗-康复”全生命周期管理、整合分级医疗体系、整合线上线下医疗服务,改善提升医疗质量、运营效率和客户体验。
