常州创微公司成功研发基于MEMS微镜的HUD模块
2015-12-27 11:29:18   来源:麦姆斯咨询   评论:0   点击:

常州创微电子机械科技有限公司成功研发了基于MEMS微镜的抬头显示器(HUD)系统模块,并投入汽车市场。据创微公司介绍,不少高档新车都有HUD,将行车数据投射到挡风玻璃上,希望能够减少驾驶低头观看仪表板和导航的时间,从而让双眼能够专注于路面行驶。

常州创微公司成功研发基于MEMS微镜的HUD模块

近日,常州创微电子机械科技有限公司成功研发了基于MEMS微镜的抬头显示器(HUD)系统模块,并投入汽车市场。据创微公司介绍,不少高档新车都有HUD,将行车数据投射到挡风玻璃上,希望能够减少驾驶低头观看仪表板和导航的时间,从而让双眼能够专注于路面行驶。因此,HUD技术让驾驶更安全。

常州创微公司成功研发基于MEMS微镜的HUD模块

创微公司的基于MEMS微镜的HUD模块优点:

- 微投模块已经全面满足HUD投影的要求;

- 分辨率高:基于MEMS二维扫描振镜的激光微投系统能实现800 x 600的彩色图像输出,分辨率高于先锋HUD系统(729 x 280);

- 体积小:目前微投模块封装体积5mm x 5mm x 12mm;

- 亮度高:亮度能够满足在高亮背景下的信息投影显示;

- 成本低:微投模块成本较低,是普通微投成本的1/5以下;

- 能耗低:光效率是传统投影的3倍以上;

- 光学系统简单:只有激光束的整形和合束镜片,不用投影镜头;

- 抗震性好。

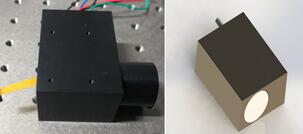

创微公司的微投系统模块:

创微公司的微投系统模块

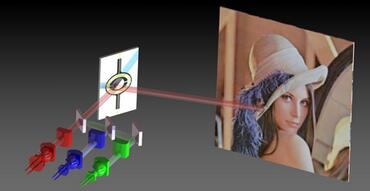

基本原理:视频或图片信息经过对应的驱动模块解码后,驱动激光光源产生红绿蓝三路激光束,三色激光束经光路系统合束整形后得到彩色光束并将其打在MEMS微镜镜面。通过控制微镜进行二维扫描振动进行图像投影。

创微公司的微投系统模块显示原理

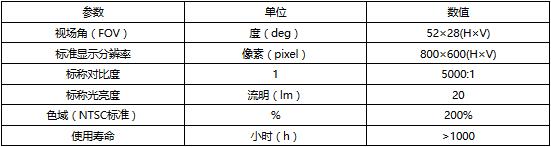

性能参数:

创微公司的微投系统模块

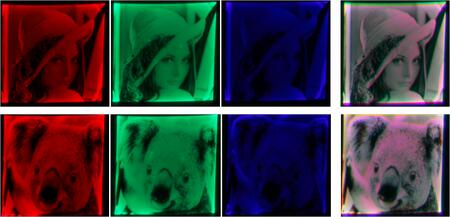

微投系统模块投影效果图(可实现单色或彩色投影):

微投系统模块投影效果图

微投系统模块投影效果图

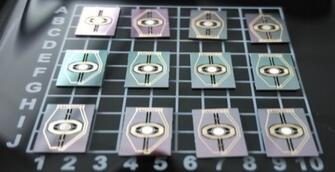

创微公司的MEMS微镜系列:

创微公司的MEMS微镜系列

创微公司的MEMS微镜系列

产品特点:①体积小;②转角大;③能耗低;④镜面尺寸大;⑤加工工艺成熟;⑥受环境温度影响低;⑦谐振频率高(抗震性好);⑧内部集成角度传感器(可实现精确控制)。

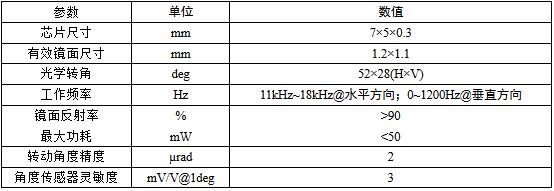

性能参数:

创微公司的MEMS微镜系列的性能参数

参数曲线:

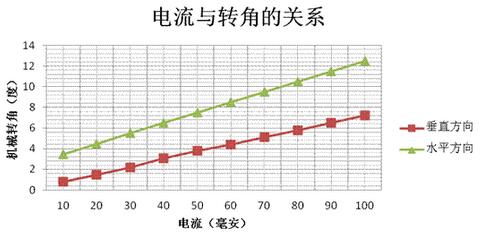

创微公司的MEMS微镜系列的电流与转角关系

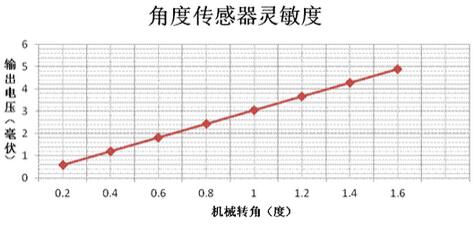

创微公司的MEMS微镜系列的角度传感器灵敏度

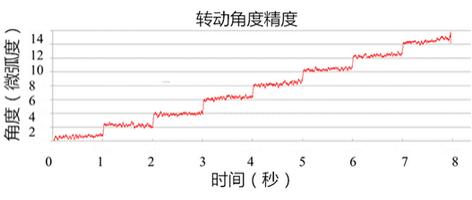

创微公司的MEMS微镜系列的转动角度精度

关于常州创微电子机械科技有限公司

常州创微电子机械科技有限公司创立于2014年,是一家以MEMS相关产品为主导产业的高科技现代化企业,创微公司致力于MEMS器件与光学领域模块的研发,已成功研制了MEMS二维扫描微镜、微型投影系统模块等多项产品,可应用于汽车平视显示系统、穿戴式显示、微型投影、光通信等领域。

创微公司所研制的MEMS微镜是基于电磁驱动原理结合半导体工艺设计而成。具有转角大、能耗低、体积小、加工工艺成熟等特点。基于MEMS微镜的应用成功研制了微型投影系统模块,该模块能够将视频和照片投影到任何表面上,具有图像免调焦、高亮度、高画质等特点。
