苹果为智能眼镜配备位置传感器以补偿图像扭曲
2024-07-02 07:04:40   来源:麦姆斯咨询   评论:0   点击:

智能眼镜中的控制电路可以利用位置传感器来测量投影显示器和波导之间的相对位置。它们之间错位导致的图像扭曲,可以通过对投影显示器生成的图像进行补偿来消除。

据麦姆斯咨询介绍,美国专利商标局近日公布了一件苹果公司的发明专利申请,其内容涉及未来智能眼镜应用的位置传感器,以防止图像扭曲。

带位置传感器的智能眼镜

带位置传感器的智能眼镜

苹果公司的这件发明专利涉及一种包含显示器(如投影显示器)及相关光学组件的智能眼镜。其中,光学组件可能包含波导,用于将接收到的图像提供到相应的Eyebox供用户观看。投影显示器和波导相对方向的变化可能会使Eyebox中的图像扭曲。为了补偿这种影响,智能眼镜中的控制电路可以利用位置传感器来测量投影显示器和波导之间的相对位置。它们之间错位导致的图像扭曲,可以通过对投影显示器生成的图像进行补偿来消除。

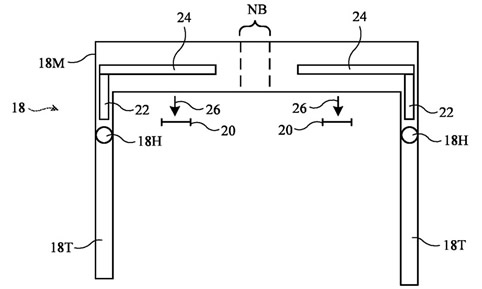

智能眼镜示意图,展示了Eyebox(20)、投影显示器(22)和波导(24)

智能眼镜示意图,展示了Eyebox(20)、投影显示器(22)和波导(24)

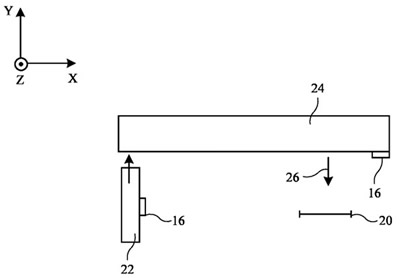

 投影显示器(22)和波导(24)上各有一个位置传感器(16),用于监测投影显示器(22)和波导(24)的相对位置

投影显示器(22)和波导(24)上各有一个位置传感器(16),用于监测投影显示器(22)和波导(24)的相对位置

除了位置传感器这一关键点之外,苹果公司还指出,其智能眼镜组件还包括输入输出设备。其输入输出设备可用于收集用户输入、收集用户周围环境的信息和/或向用户提供输出。输入输出设备可包括各种传感器,如力传感器(如应变计、电容式力传感器、电阻式力传感器等)、音频传感器(如麦克风)、触摸和/或接近传感器(如电容式传感器)、超声波传感器和/或其它触摸传感器和/或接近传感器、单色和彩色环境光传感器、图像传感器、用于检测位置、方向和/或运动的传感器(如加速度计、磁传感器、陀螺仪和/或惯性测量单元)、射频传感器、深度传感器(如结构光传感器和/或基于立体成像的深度传感器)、光学传感器(如自混合传感器和收集飞行时间测量数据的激光雷达传感器)、湿度传感器和/或其它传感器。
