Apple智能戒指专利授权:可监测心率、血氧饱和度、血压等健康状况
2022-10-04 08:58:27   来源:麦姆斯咨询   评论:0   点击:

这项智能戒指专利的核心涵盖SMI传感器。该传感器包含位于戒指外壳内的发射器——其被配置为当用户佩戴该戒指时向用户的皮肤发射相干光。该传感器还包括探测器——其被配置为检测经由皮肤反射回来的一部分相干光,并基于该部分相干光产生指示皮肤组织相关的电信号。

据麦姆斯咨询报道,近日,美国专利商标局正式授予苹果(Apple)公司一项关于集成自混合干涉测量(SMI)传感器的戒指专利,用于感知用户的生理状况,例如心率、血氧饱和度、血压等。在一些实施例中,该智能戒指可以支持带有指示灯的OLED显示器。作为一种健康监测设备,该智能戒指在某种程度上可以替代Apple Watch。当我们谈到健康监测设备时,不得不提到的是,Apple还获得了Apple Watch心电图功能的专利。

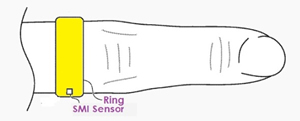

Apple可监测健康的智能戒指专利:心率、血氧饱和度、血压

Apple将该智能戒指描述为可能提供开关、按钮、触摸屏输入、语音输入等输入结构,例如包括触摸传感器和/或力传感器,其可集成到智能戒指的一个或多个显示器中。

该智能戒指的输入结构可以检测力和/或触摸输入,无论是静态还是运动,包括速度、方向、力、位移或施加到输入区域的手势等其他参数,可实现包括轻敲、滑动、多指输入、单指或多指触摸手势、按压等动作识别。由此,用户输入可用于控制戒指或修改戒指配置等操作。

这项智能戒指专利的核心涵盖自混合干涉测量(SMI)传感器。该传感器包含位于戒指外壳内的发射器——其被配置为当用户佩戴该戒指时向用户的皮肤发射相干光。该传感器还包括探测器——其被配置为检测经由皮肤反射回来的一部分相干光,并基于该部分相干光产生指示皮肤组织相关的电信号。该智能戒指还可以包含与传感器操作耦合的发射器——其被配置为基于电信号传输人体生理数据。

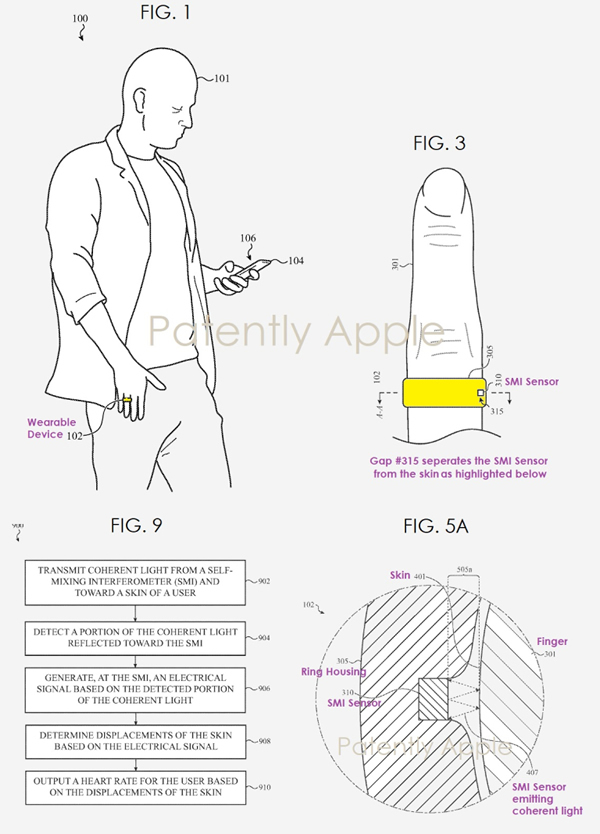

下图展示了Apple专利中的一个生理监测系统案例,该系统包括一个戒指形式的可穿戴设备和一部iPhone智能手机。同时,该专利也展示了集成SMI传感器的智能戒指佩戴于用户手指的示例,以及使用SMI传感器来检测用户生理参数的处理流程。

Apple可监测健康的智能戒指专利:心率、血氧饱和度、血压

有关更多详细信息,请查看Apple获得授权的专利11,419,546。
