美国开发出无透镜微型内窥镜,成像质量更佳
2019-12-14 14:39:55   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,近日,位于美国马里兰州巴尔的摩市的约翰·霍普金斯大学(Johns Hopkins University,JHU)的工程师们开发了一种新型无透镜微型内窥镜,其直径仅为几百纳米,可获取高质量的图像。

据麦姆斯咨询报道,近日,位于美国马里兰州巴尔的摩市的约翰·霍普金斯大学(Johns Hopkins University,JHU)的工程师们开发了一种新型无透镜微型内窥镜,其直径仅为几百纳米,可获取高质量的图像。目前该研究结果发表在《科学进展》(Science Advances)上。

约翰·霍普金斯大学电气与计算机工程副教授,该研究的通讯作者Mark Foster表示:“一般来说,很难同时满足微型内窥镜的尺寸和成像质量要求,要么牺牲尺寸,要么牺牲成像质量,但现在我们开发的新型无透镜微型内窥镜则同时实现了这两个目标。”

为了检查小白鼠等动物的大脑中发射的神经元,理想的微型内窥镜的尺寸必须足够小,同时又要有足够的能力产生清晰的图像。

目前,常规的微型内窥镜的直径约为几毫米,并且需要更大、更具侵入性的透镜才能获得更高质量的成像。JHU的研究小组说到,尽管存在无透镜微型内窥镜,但光纤在逐像素扫描大脑区域时经常弯曲,并且在移动时会失去成像能力。

透镜微型内窥镜 vs. 无透镜微型内窥镜

在他们的最新研究中,Foster及其同事们开发了一种无透镜的微型内窥镜,与传统的基于透镜的微型内窥镜相比,增加了可视范围并改善了图像质量。

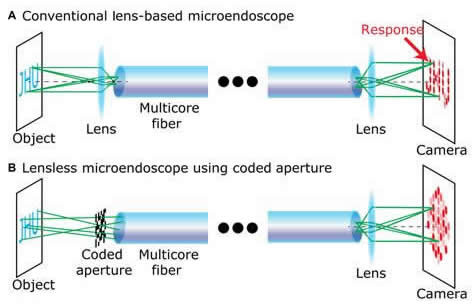

使用多芯光纤和编码孔径成像原理示意图

图1 使用多芯光纤和编码孔径成像原理示意图

(A)使用多芯光纤和透镜的宽场照明成像方法;(B)使用编码孔径的远距无透镜成像方法

研究人员通过使用编码孔径和平面网格来实现这一目标,该网格可随机地阻挡光线,形成一个已知模式的投影,类似于随机戳一块铝箔并使光线穿过所有小孔。这会产生混乱的图像,但可以提供大量关于光线来源的信息,这些信息通过重建算法成更清晰的图像。为了测试他们的设备,他们检查了载玻片上不同图案的成像效果。

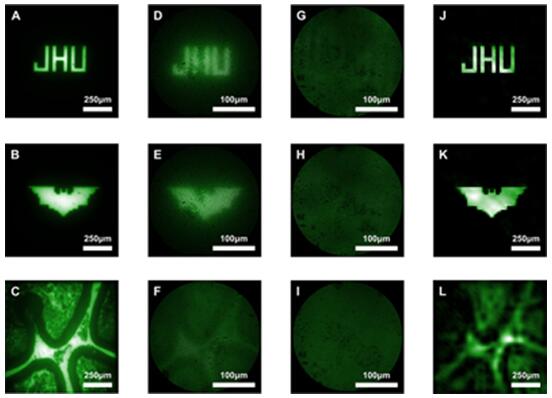

实验成像结果

图2 实验成像结果

图A至图C:显示了使用体视显微镜获取的载玻片上的物体图像;图D至图F:显示了通过传统的基于透镜的微型内窥镜成像的物体图像;图G至图I:显示了通过新型无透镜微型内窥镜获取的物体图像。这些图像中的原始光线是有目的地散射的,但可提供关于光线来源的信息,通过重建算法以创建更清晰的图像,正如图J至图L所示。

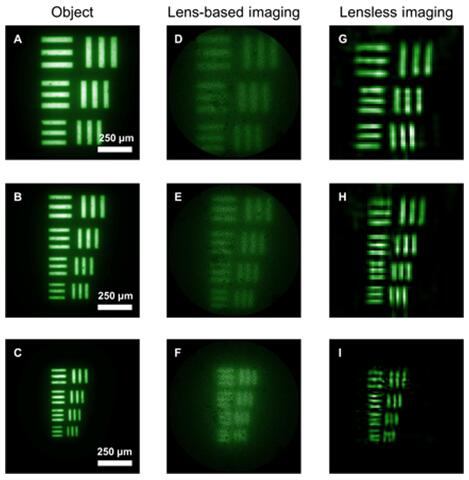

空间分辨率测试

图3 空间分辨率测试

图A至图C:使用体视显微镜获得目标物体的图像分辨率。实验结果显示的视场范围为980μm;图D至图F:使用传统的基于透镜的多芯光纤微型内窥镜的物体成像;图G至图I:通过无透镜的多芯光纤微型内窥镜,使用远距编码孔径对物体成像

“数千年来,我们的目标一直是使图像尽可能清晰。”Foster说道,“现在,通过重建算法,我们可以有目的地捕获看起来很杂乱的东西,而且与直觉相反,我们最终恰恰得到了更清晰的图像。”

此外,Foster团队开发的微型内窥镜不需要移动即可聚焦在不同深度的物体上。他们通过重聚焦算法来确定三维空间中光线的来源。这使他们的内窥镜比传统内窥镜尺寸小很多。

重聚焦算法

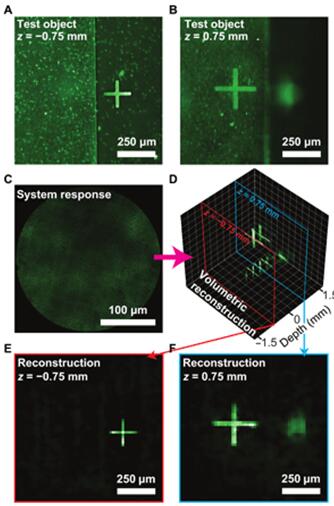

图4 重聚焦算法

图A和图B:测试物体的体视显微镜图像,由两个深度相差1.5mm的平面物体组成;图C:显示由多芯光纤近端的单个图像重建立体图;图D:显示了通过图C中所示的系统响应,用11个深度层进行三维重建,其深度间隔300μm;图E和图F:由三维重建得到的图像,分别对应于物体处于最佳焦距的两个深度

除了重聚焦算法之外,这种无透镜方法还可以在没有任何附加组件的情况下实现彩色成像。相反,基于透镜的系统会出现难以纠正的严重色差。使用无透镜方法,原则上可以通过彩色相机来校准每个颜色通道的传感矩阵,从而不会产生色差。

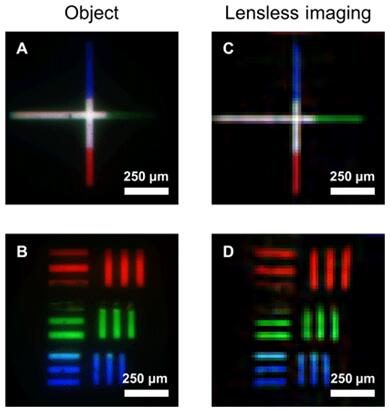

彩色成像演示

图5 彩色成像演示

图A和图B:体视显微镜获取的多色物体图像;图C和图D:无透镜微型内窥镜对相同物体进行彩色图像重建

接下来,该研究团队将使用荧光标记程序测试其微型内窥镜,通过对活动的大脑神经元进行标记和照明,以确定内窥镜对神经活动成像方面的准确性。

论文结论

《科学进展》杂志上论文得出的结论是:“我们已经开发出了一种在多芯光纤远距使用编码孔径的无透镜、免扫描微型内窥镜。通过用单个空间掩码技术代替远距透镜,与传统的基于透镜的方法相比,可以以优异的图像质量通过计算恢复具有980μm宽视场的广角图像。”

“此外,该成像系统还能够通过编码孔径响应的单个快照,对深度为1.5mm的物体进行重聚焦计算,而无需移动。同时,本文提出的技术不需要额外的元件来校正色差,只需对每个颜色通道进行校准即可实现彩色成像。”

“因此,这种无透镜远距微型内窥镜能够实现微创成像,其功能和性能是传统基于透镜的微型内窥镜无法实现的。”
