苹果获54项专利授权,涵盖TrueDepth摄像头和悬浮手势控制
2019-04-28 02:56:22   来源:麦姆斯咨询   评论:0   点击:

据麦姆斯咨询报道,美国专利商标局近日公布了苹果公司(APPLE)获得新授权的54项专利。这些专利主要覆盖了苹果原深感(TrueDepth)摄像头人脸识别(Face ID)系统,以及未来iOS中可能包含的悬浮手势感应系统在使用和控制方面的相关技术。

据麦姆斯咨询报道,美国专利商标局(U.S. Patent and Trademark Office)近日公布了苹果公司(APPLE)获得新授权的54项专利。这些专利主要覆盖了苹果原深感(TrueDepth)摄像头人脸识别(Face ID)系统,以及未来iOS中可能包含的悬浮手势感应系统在使用和控制方面的相关技术。

带特殊支架组件的Truedepth人脸识别系统

苹果新授权的10,268,234号专利涵盖了与其TrueDepth摄像头有关的发明,该系统被称为一种由特殊支架组件支撑的“视觉系统”。为了使人脸识别系统正常工作,TrueDepth摄像头必须牢固地安装在iPhone或iPad上,以确保用户在进行脸部识别时,系统能够将用户的脸部识别信息与安全系统中地的数据进行比对。

从技术角度来讲,用户的脸部成像与安全系统中存储的图像并不是一回事。苹果的A11和A12仿生处理器将用户的脸部深度图(通过红外图像)转换为一种“数字表达”,并将该数字表达与注册的脸部数据进行比较。以数字表示的数据不易出错,因此,固定摄像头的支架在这个过程中起着至关重要的作用。

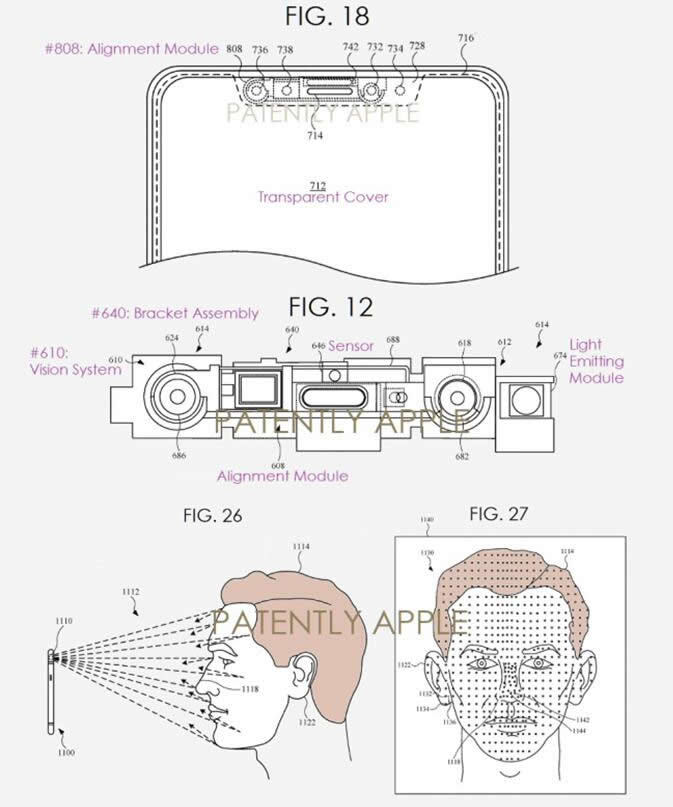

苹果专利中的图18展示了透明盖和用透明盖固定的校准模块平面图;图12展示了校准模块608、视觉系统610和支架组件640的侧视图;图26展示了使用视觉系统确定用户脸部深度信息的电子设备侧视图。

苹果获54项专利授权,涵盖TrueDepth摄像头和悬浮手势控制

苹果专利中的图27展示了投影到用户脸部的红外光点图纹的平面图,该平面图展示了红外光点与点之间的空间关系。需要注意的是,投射到用户脸部的圆点图案是由电子设备发出的红外光所形成的效果。

触摸和悬浮感应

此次苹果获得了第二件关于“触摸和悬浮感应”的专利授权,专利号为10,268,303。第一件相关授权专利公布于2016年。如果可以使用空中悬浮感应功能滚动屏幕时,为什么要直接触摸屏幕呢?

苹果专利中的图5展示了在示例触摸屏正上方的用户手指。

苹果改进了电容式触摸和悬浮感应功能

这件授权专利相较第一件授权专利改进了电容式触摸和悬浮感应功能。在这件授权专利中,交流电(Alternating Current, AC)接地屏蔽可用于增强传感器阵列(例如电容式触摸传感器阵列)的悬浮感应能力。传输到触摸屏中的电容式触摸传感器阵列的电流信号(例如AC信号)可以产生电场,该电场从传感器阵列穿过触摸屏表面向外延伸,以感应在屏幕上触摸或悬浮的物体。

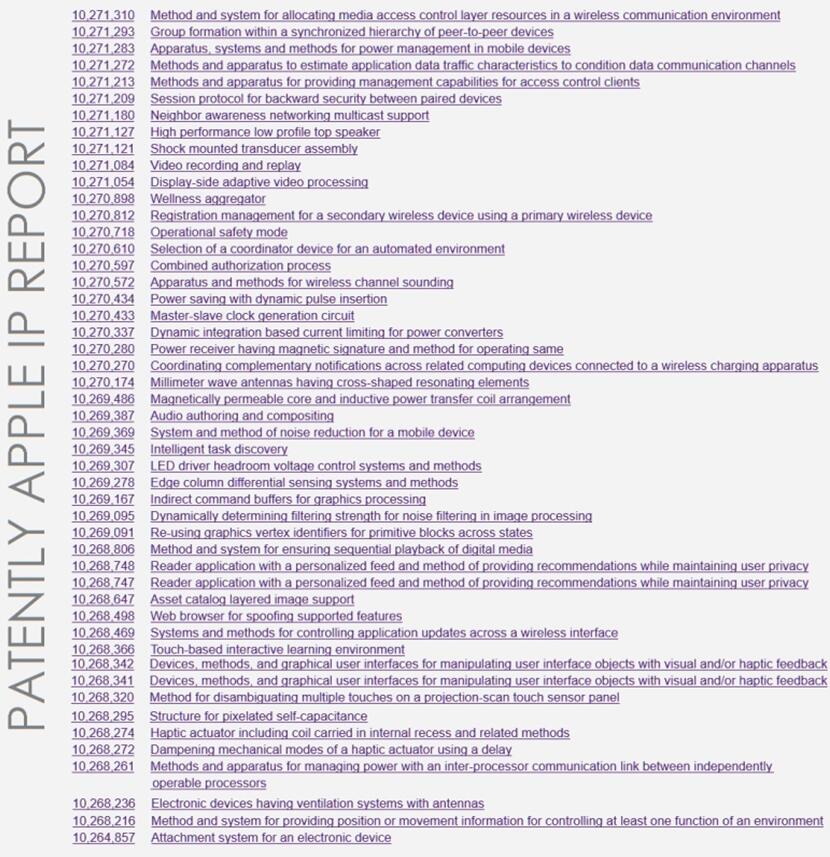

苹果公司本周新授权的其它专利

苹果获54项专利授权,涵盖TrueDepth摄像头和悬浮手势控制
