热像仪在电路板测试中的应用
2017-06-16 22:25:39   来源：麦姆斯咨询   评论：0   点击：

电子设备的可靠性、寿命与温度紧密相关。电路板，尤其是功率电路的发热受设计、器件选型、散热设计、生产工艺等因素影响，需要大量测试与优化，以保证推向市场的产品性能稳定。

电路板相关企业遇到的主要共性问题：
- 合理布置器件：大功率器件发热严重，合理布置这些器件能平衡热负载；
- 发现过热器件：器件选型标号不匹配，长期过热工作，“短板效应”导致整个电路板提前失效；
- 虚焊短焊：接触不良会引起莫名其妙的故障，增加售后成本；
- 散热优化：定位热负荷区域，评估现有散热设计效果，制定优化改进措施；
- 短路：设计大忌。

目前主要的解决方案及其不足：

热电偶

将热电偶接触到元器件上，通过多通道数采采集温度。采用这种方式测温较准确，但也有很多不便：
- 按照规范将热电偶布设到器件上（涂导热胶、紧密接触、黏贴等）耗时费力，效率低；
- 破坏了器件本身的热场分布，尤其是小尺寸元器件；
- 热电偶有温度惯性，采集的温度和实际温度有滞后；
- 通道数量有限，靠经验选择布点位置，有大量检测盲区；
- 某些PCB板带有危害人身的电压流，可能威胁安全。

红外测温枪

红外测温枪使用方便，但问题也很多：
- 只能测单点温度，凭经验选择少量测试点，存在很多盲区；
- 不能分析温度变化趋势；
- 不能同时测试多个点，数据同步性差；
- 数据存储和输出不够方便，通常需要手写记录。

Fotric 220系列三合一热像仪解决方案

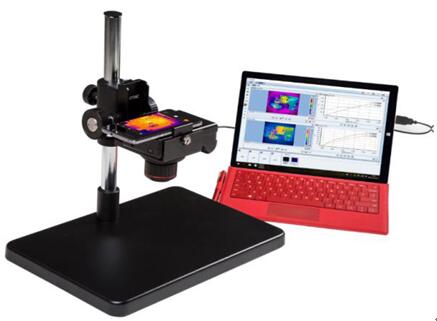

Fotric220系列三合一热像仪支持手持、台式和长期在线测试，搭配稳固的研发测试台，能够组成专业的台式热像仪测试系统。

Fotric220系列三合一热像仪单张热像图即可采集110592个温度值，可一次性采集整个电路板的温度数据并保存，高效率无盲区的获取温度值。

Fotric220系列热像仪支持全辐射热像视频流功能，帮助研发用户从图像、温度和时间的三维视角进行测试分析。其监测视频录制支持长期在线，最长录制时长可达6个月，为各种实验研究带来无限可能。其匹配的Fotric AnanlyzIR研发软件记录的全辐射热像视频，能够保存每一帧图像110592/76800个像素的温度数据。

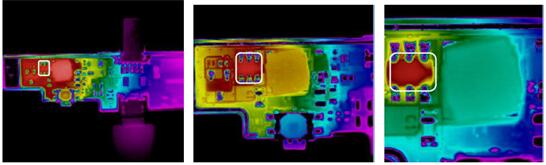

Fotric220系列热像仪搭配研发测试台和微距镜，可以采集微小器件的温度分布。

白色框内器件尺寸为3 mm x 1.5 mm

关于Fotric

作为美国德州达拉斯ZXF实验室中专注于精密测试仪器创新的品牌，Fotric在上海设立了院士工作站，创新地将专业级红外热像仪与智能手机相结合推出Fotric 220系列科研型三合一热像仪，并荣获国家技术创新基金。Fotric致力于通过全球协作的创新技术研发，改善我们的生活安全并提高工作效率，逐步开启123456789人的热像世界。

如果您希望咨询或购买“Fotric 220系列三合一热像仪”，请发邮件至sales@sensing.org，或电话咨询18912617215。
