拆解Oculus Rift DK2头戴式立体显示器
2014-08-04 19:51:09   来源:微迷   评论:0   点击:

根据技术网站iFixit拆解分析,头戴式立体显示器Oculus Rift的新版开发者套件在展现轻量化的同时,也改善了成本与功能。Oculus Rift开发者套件是一个很容易入门且探索的目标,因此在可维修程度上给了9分的高分,不过也强调该开发套件是测试版。

根据技术网站iFixit拆解分析,头戴式立体显示器Oculus Rift的新版开发者套件(Developer's Kit 2,DK2)在展现轻量化的同时,也改善了成本与功能。

除了提供DIY维修电子产品的技术资讯,iFixit这个网站也销售维修工具,因此在进行拆解分析时特别注意装置的可维修性,也就是对一般人来说,装置容易维修的程度。该网站发现,Oculus Rift开发者套件是一个很容易入门且探索的目标,因此在可维修程度上给了9分的高分,不过也强调该开发套件是测试版。

iFixit表示,Oculus Rift内含的主要零组件与功能包括:
* 加速度计、陀螺仪,以及1000Hz更新率的磁力计;
* 通过外部近红外线CMOS图像传感器摄影机的位置追踪装置,该装置在DK2内是新的且是定制化的;
* 具备降低视觉暂留功能的5.7寸Super AMOLED显示器,每一边眼睛的解析度为960 x 1080;iFixit表示,该显示器与三星Galaxy Note 3采用相同面板,是节省成本的好方法;
* 内建延迟测试器;
* 100°视野(iFixit表示,这是与DK1相较最让人瞩目的改变)。

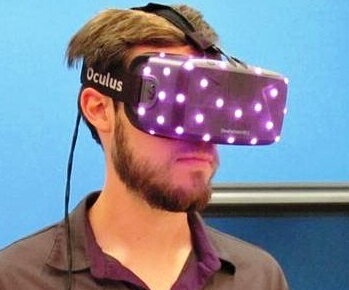

Oculus Rift DK2头戴式显示器

Oculus Rift DK2头戴式显示器

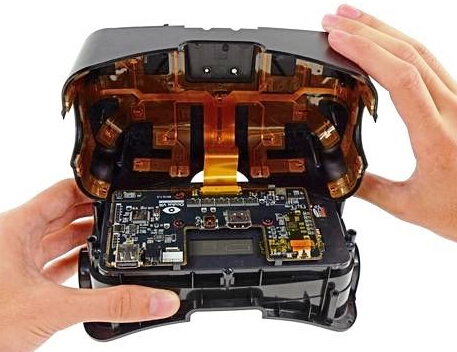

iFixit对Oculus Rift DK2头戴式显示器的拆解分析

iFixit对Oculus Rift DK2头戴式立体显示器的拆解分析

iFixit还发现了以下的半导体元件:
* 型号为Spectra7 VR7100的芯片让Oculus Rift DK2有更细的电缆线;
* 安森美的NCP 374为集线器提供了过电压与负载切换功能;
* 在主机板上,有东芝的HDMI界面桥接芯片358779XBG,意法半导体的低电压16位元恒定电流LED驱动器STP16CPC26、超低功耗32位Value Line系列ARM Cortex-M3微控制器(STM32L100RB)内建128KB闪存;
* 主机板上还有Cypress的超低功耗USB 2.0主控制器芯片CY7C65632、Y405 1S31、Invensense六轴MEMS传感器(陀螺仪+加速度计)、德州仪器的单通道Schmitt-Trigger逆变器SEM TI 39 CF5I;
* 摄影机主机板上的芯片则包括了Microchip 4AI28I 40615P、SIWARD 12.0 4C、S033 HVG 107Y 以及钰创的eSP570网络摄影机控制芯片。

iFixit表示,Oculus Rift的位置追踪功能确实如宣传,能以三度空间追踪相对于传感器的、你的头部位置。当你进入检查一个虚拟物体,环境就会放大、转译你的运动,添加另一个互动与现实性的另一个新的层。也许某一天我们将能通过Oculus Rift看到3D版的拆解视频。
