三星智能手表Gear Fit中的传感器
2014-05-17 09:51:22   来源：上海微技术工研院   评论：0   点击：

三星智能手表Gear Fit使用了2颗传感器，一颗6轴组合传感器（陀螺仪和加速度计），另一颗为心率传感器。

6轴组合传感器

与三星智能手机Galaxy S5一样，采用了InvenSence公司的传感器MPU6500，它集成了3轴陀螺仪和3轴加速度计。InvenSence采用体硅工艺，MEMS芯片及ASIC芯片集成在3.0 mm x 3.0 mm x 0.9 mm尺寸的封装内。

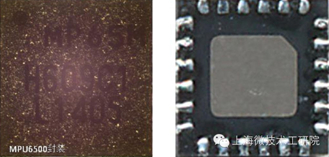

6轴组合传感器MPU6500封装

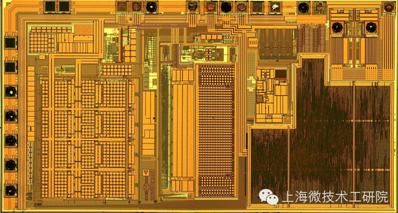

6轴组合传感器MPU6500 ASIC芯片全图

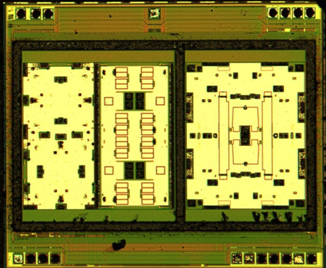

6轴组合传感器MPU6500 MEMS Sensor芯片全图

MPU6500的MEMS Sensor芯片采用InvenSense的 Nasiri工艺，该工艺能够与标准CMOS工艺紧密结合，并且使用体硅技术实现主要MEMS结构。ASIC芯片与MEMS芯片采用晶圆级铝锗建合。

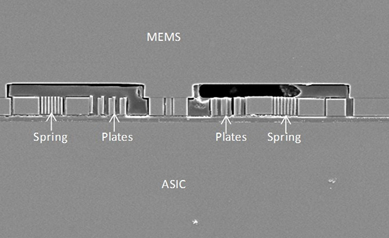

MEMS芯片纵向结构分析图

心率传感器

三星智能手表Gear Fit在使用的测量心率功能时，只需将手环戴在手上启动监测功能并保持数秒的静止即可读取监测结果。实现该功能的心率传感器，并非使用和Galaxy S5相同的Maxim公司产品，而是使用了Analog Deivce公司的产品，该芯片封装尺寸为5.0 mm x 2.8 mm x 1.1 mm，该芯片包含了2颗独立芯片，分别是ASIC和Sensor。

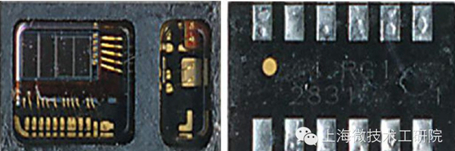

ADI心率传感器封装

三星智能手机Galaxy S5中采用的心率传感器芯片Maxim MAX86900，该芯片将传感区域与ASIC控制电路集成在一颗芯片中。而Gear Fit使用的ADI公司生产的心率传感器，AISC和传感器分布于独立的两颗die，封装在同一个封装内。

ADI心率传感器ASIC芯片全图

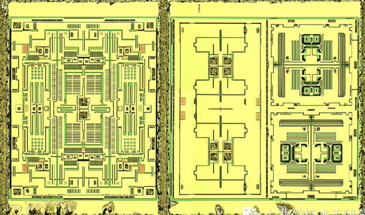

ADI心率传感器Sensor芯片全图
