解析iPhone 6 Plus中的传感器
2014-10-19 08:58:11   来源:微迷   评论:0   点击:

iPhone 6 Plus在传感器类型的使用上并没有革命性的突破,但在传感器供应商的选择上我们看到了一些的变化。iPhone 6 Plus使用了加速度计、陀螺仪、磁力计、气压计、指纹传感器、接近与环境光传感器、MEMS麦克风等。

iPhone 6 Plus终于10月17日在中国大陆发售。与旧款iPhone 5机型,甚至同期推出的iPhone6相比,iPhone 6 Plus在硬件及性能方面都有显著的提升。采用了部分新传感器的iPhone 6 Plus在整体表现上更为出色,不仅续航能力大大提高,用户的使用体验也更为舒适,再一次显示了苹果独特的工程设计能力及极致的用户体验。

iPhone 6 Plus在传感器类型的使用上并没有革命性的突破,但在传感器供应商的选择上我们看到了一些的变化。iPhone 6 Plus使用了加速度计、陀螺仪、磁力计、气压计、指纹传感器、接近与环境光传感器、MEMS麦克风等。

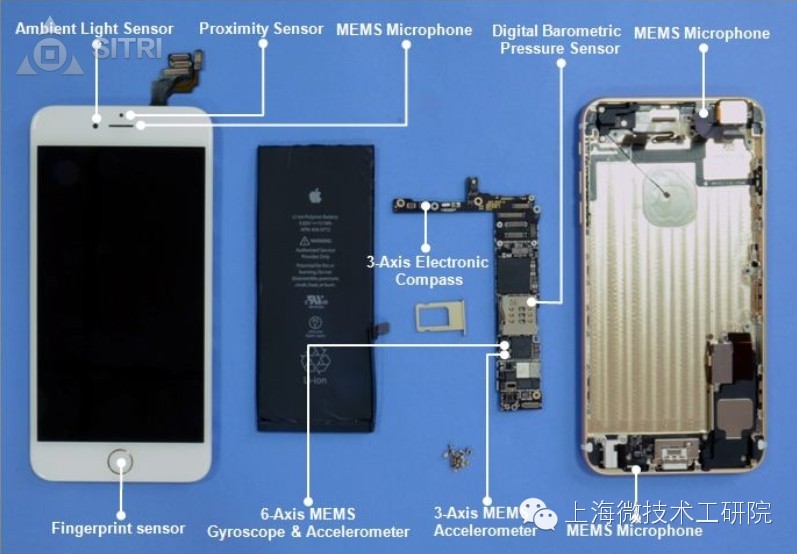

 iPhone 6 Plus中的传感器分布情况

图1 iPhone 6 Plus中的传感器分布情况(来源:上海微技术工研院)

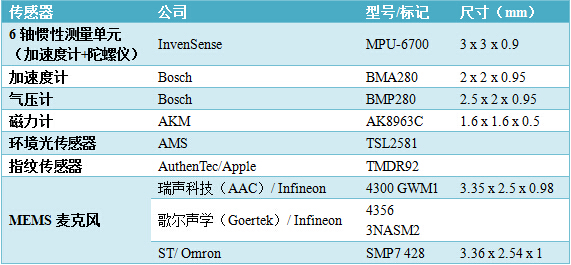

表1 iPhone 6 Plus中的传感器信息

 iPhone 6 Plus中的传感器信息(来源:麦姆斯咨询)

来源:麦姆斯咨询

惯性传感器

iPhone 6 Plus使用了两颗惯性传感器,一颗是6轴惯性测量单元(加速度计+陀螺仪)MPU-6700,另一颗是Bosch的3轴加速度计BMA280。MPU-6700封装尺寸为3 mm x 3 mm x 0.9 mm,和前代产品MPU-6500相比,封装尺寸没有变化。MPU-6700和MPU-6500的MEMS设计几乎一致,但ASIC有局部不同。BMA280封装尺寸为2 mm x 2 mm x 0.95 mm。

气压计

Apple首次在手机上使用气压计,iPhone 6 Plus采用了Bosch的产品BMP280,其封装尺寸为2.5 mm x 2 mm x 0.95 mm。

磁力计

iPhone 6 Plus沿用了和前两代产品相同的电子罗盘,只是版本稍许不同,是来自AKM的产品AK8963C,其封装尺寸为1.6 mm x 1.6 mm x 0.5 mm。

环境光传感器

iPhone 6 Plus在环境光传感器的使用上也基本沿用了之前的设计。和iPhone 5一样,使用的是来自AMS的TSL2581。

指纹传感器

2012年7月收购AuthenTec公司之后,苹果公司在其iPhone 5S智能手机中集成了指纹传感器:TMDR92。iPhone 6 Plus沿用了TMDR92。该指纹传感器的分辨率为7744像素,像素密度是500 ppi,采用了电容式触控技术采集皮肤指纹图像。

MEMS麦克风

自从Apple在iPhone 5背部使用了第3个麦克风用来降噪以实现高清晰度视频录影后, 3个麦克风的架构快速成为业界标准,iPhone 6 Plus仍沿用了这一架构。 iPhone 5的3个麦克风中有一颗来自楼氏,iPhone 5S的3个麦克风中有两颗来自楼氏,但是在这部iPhone 6 Plus中,我们并没有找到来自楼氏的产品,这是否意味着Apple在麦克风的供应商选择上出现了一些调整?今明两年的麦克风市场格局是否会发生变化?首先让我们一睹目前的三款MEMS麦克风情况:

第一款MEMS麦克风来自瑞声科技(AAC),其封装标记为:4300 GWM1,其MEMS芯片来自英飞凌(Infineon)。

第二款MEMS麦克风来自歌尔声学(Goertek),其封装标记为:4356 3NASM2,其MEMS芯片来自英飞凌(Infineon)。

第三款MEMS麦克风来自意法半导体(ST),其封装标记为SMP7 428,其MEMS芯片来自欧姆龙(Omron)。
