微拆：惯性和气压传感器在努比亚智能手机中的应用
2014-01-26 09:50:22 来源：微迷 评论：0 点击：
2014年互联网手机注定热闹非凡！本期，eWiseTech“约会”中兴努比亚（Nubia）的大牛小牛——Nubia Z5S和Nubia Z5 mini，结合麦姆斯咨询的分析，同你分享Nubia智能手机里使用到的惯性和气压传感器。
eWiseTech和麦姆斯咨询（MEMS Consulting）达成战略合作协议，为促进中国MEMS传感器和智能手机产业协同发展，共同推出“微拆”项目：通过拆解全球各款智能手机，分析MEMS传感器应用现状，预测未来发展趋势。
2013年似乎是国产四大手机品牌“中华酷联”大力发展旗下子品牌的一年，中兴的努比亚（Nubia）、华为的荣耀（Honor）、酷派的大神和联想的VIBE。同样定位于电商平台的他们，目标似乎很一致地瞄准了近两年在互联网里风生水起的小米手机。2014年互联网手机注定热闹非凡！本期，eWiseTech “约会”中兴Nubia的大牛小牛——Nubia Z5S和Nubia Z5 mini，结合麦姆斯咨询的分析，同你分享中兴智能手机里使用到的惯性和气压传感器。
图1 Nubia Z5S和Nubia Z5 mini智能手机
表1 Nubia Z5S和Nubia Z5 min中的惯性和气压传感器
注 N/A: 该手机不支持此项传感器功能
首先，以图展示惯性和气压传感器在两款智能手机上的分布情况。紫色为加速度计和陀螺仪的组合传感器，橙色标记为磁力计，粉色为气压传感器。

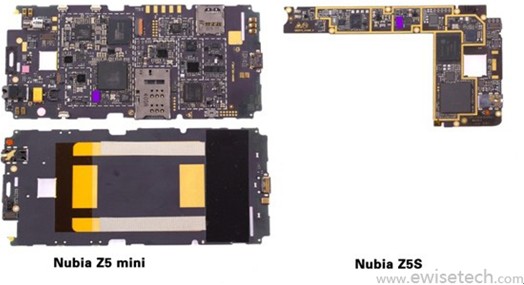

图2 Nubia Z5 mini和Nubia Z5S中的惯性和气压传感器
接下来，请阅读每款智能手机中的惯性和气压传感器详情，希望能为相关传感器供应商和系统集成商提供一些帮助，以便更好地决策产品发展方向。Nubia Z5 mini
Nubia Z5 mini中的惯性和气压传感器：

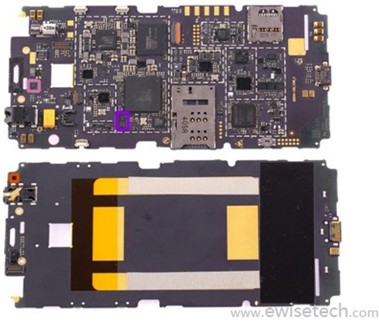

图3 Nubia Z5 mini中的加速度计和陀螺仪的组合传感器（LSM330D）、磁力计（AK8963）以及气压传感器
（1）加速度计和陀螺仪的组合传感器。供应商：ST；型号：LSM330D；封装标记：321 330，封装形式：LGA 28 pin，3.0 mm x 5.5 mm x 1.0 mm。

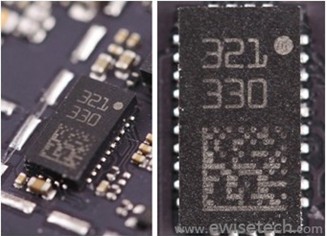

图4 LSM330D：加速度计和陀螺仪的组合传感器 @ Nubia Z5 mini
（2）磁力计。供应商：AKM；型号：AK8963；封装标记：8963 C3123，封装形式：BGA 14 pin，1.6 mm x 1.6 mm x 0.5 mm。
图5 AK8963：地磁计 @ Nubia Z5 mini
（3）气压传感器。供应商：ST；型号：LPS331AP；封装标记：LAP 310，封装形式：HCLGA 16pin，封装尺寸：3.0 mm x 3.0 mm x 1.0 mm。（注：目前已经停产，ST主推LPS25H，HCLGA-10L 2.5 mm x 2.5 mm x 1.0 mm）
图6 气压传感器 @ Nubia Z5 mini
Nubia Z5S
Nubia Z5S中的惯性传感器：

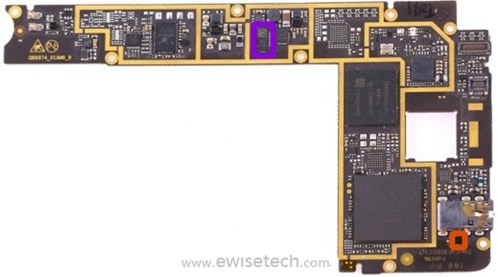

图7 Nubia Z5S中的加速度计和陀螺仪的组合传感器（LSM330D）和磁力计（AK8963）
（1）供应商：ST；型号：LSM330D；封装标记：305 330，封装形式：LGA 28 pin，3.0 mm x 5.5 mm x 1.0 mm。

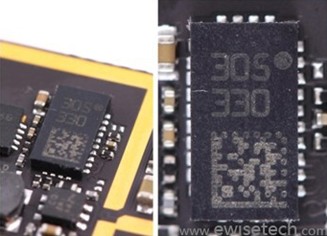

图8 LSM330D：加速度计和陀螺仪的组合传感器 @ Nubia Z5S
（2）磁力计。供应商：AKM；型号：AK8963；封装标记：8963 GC28X，封装形式：14-pin BGA，1.6 mm x 1.6 mm x 0.5 mm。

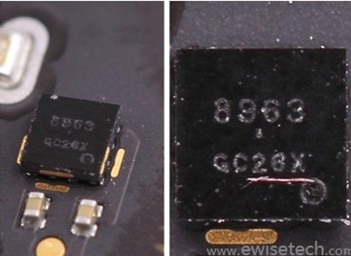

图9 AK8963：磁力计 @ Nubia Z5S
敬请期待eWiseTech和麦姆斯咨询的后续“微拆”分析报告。
