意法半导体推出具有相机式视场的多区域ToF测距传感器VL53L7CX
2023-07-08 09:34:14 来源：麦姆斯咨询 评论：0 点击：
意法半导体近日宣布推出一款基于FlightSense飞行时间（ToF）技术的具有90°对角线视场（diagonal FoV）的多区域测距传感器：VL53L7CX。90°对角线视场是业界最佳的性能，和上一代传感器VL53L5CX相比，扩大了33%。
- 为多种类型的智能设备带来逼真的态势感知。
- 业界最佳的90°对角线视场（diagonal FoV）增强了隐私保护的多区域测距、物体检测和场景映射。
据麦姆斯咨询报道，服务多重电子应用领域的全球半导体行业领导者意法半导体（STMicroelectronics，简称ST；纽约证券交易所代码：STM），近日宣布推出一款基于FlightSense™飞行时间（ToF）技术的具有90°对角线视场（diagonal FoV）的多区域测距传感器：VL53L7CX。90°对角线视场是业界最佳的性能，和上一代传感器VL53L5CX相比，扩大了33%。此类传感器使家庭自动化、家用电器、计算机、机器人等应用，以及在商店、工厂等场景使用的智能设备实现了逼真的态势感知。

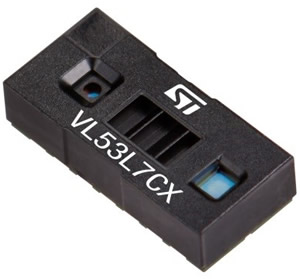

ToF测距传感器VL53L7CX

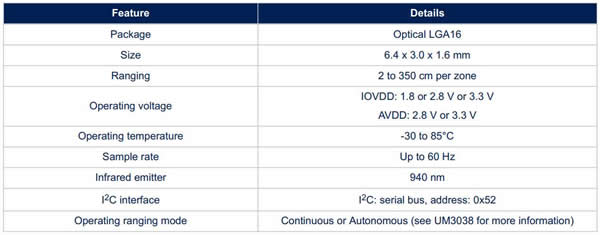

VL53L7CX技术规格
“我们的多区域ToF测距传感器中的FlightSense飞行时间技术能够实现复杂的场景理解，对系统功率要求很低，并且操作简便。”意法半导体执行副总裁兼模拟、MEMS和传感器部门总经理Alexandre Balmefrezol表示，“目前，新款传感器VL53L7CX的扩展视场为用户提供了更大的灵活性，同时保持了原有的准确性、分辨率和易用性。”

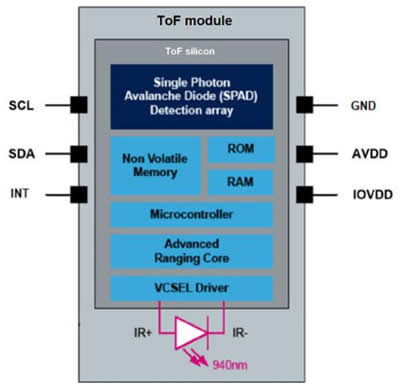

VL53L7CX内部功能框图
与具有类似功能的相机CMOS图像传感器不同，新款ToF测距传感器VL53L7CX不会捕捉图像，可充分保护用户的隐私。VL53L7CX将对角线视场扩展到前所未有的90°，增强了周边感应能力，几乎相当于相机的视场。这增强了存在检测和系统激活的性能，例如激活屏幕或唤醒烤箱或咖啡机等设备。

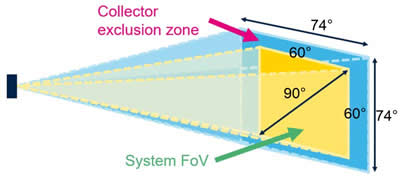

VL53L7CX视场

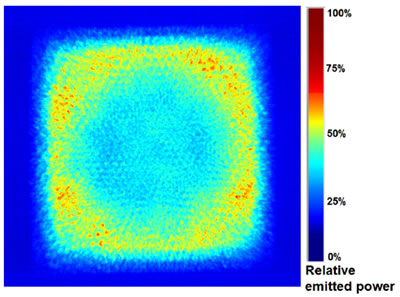

VL53L7CX的VCSEL照明场
VL53L7CX具有强大的功能，包括3D场景映射，可同时测量多个区域中多个物体的距离。该传感器中的多区域功能和运动指示器可应用于人员检测、跟踪、过肩警告、占用检测和存储/停车管理等场景。
VL53L7CX还增强了智能垃圾管理等应用的性能，用于跟踪满箱和空箱。在机器人的地面感应、悬崖预测、避障和小物体检测等方面也实现了改进。其它应用包括投影仪中的梯形校正和使用STGesture™软件包进行扩展手势识别的手部跟踪应用。
基于FlightSense的ToF测距传感器结合STGesture™软件包使用场景
更多技术方面的信息
新款传感器VL53L7CX具有原生64区（8 x 8）矩阵传感功能，可以测量每个区域中多个物体的距离，最长测距可达350 cm。意法半导体已获专利的统计直方图算法允许在视场内进行多物体检测和测量，也使得覆盖玻璃的串扰抗扰度超过60 cm，并允许进行实时污迹补偿。当测量距离近至2厘米的物体时，线性度保持一致。
在低功耗模式下，VL53L7CX的功耗仅为5.4 mW。此外，它可在自主模式下运行，允许主机系统断电，仅在达到阈值时唤醒供电。阈值包括到最近物体的距离、信号速率和运动检测。该ToF测距传感器与上一代传感器VL53L5CX引脚兼容（pin-to-pin），并且驱动也兼容。

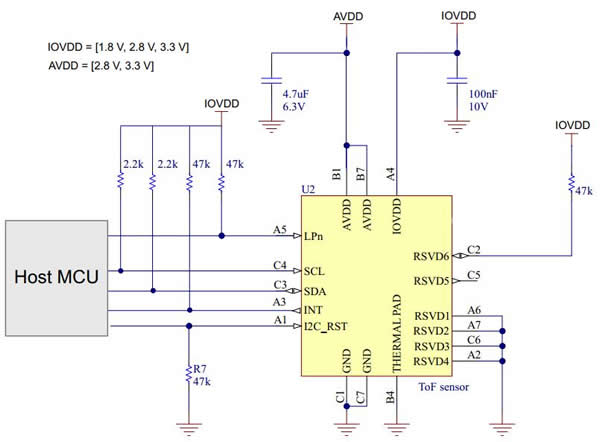

典型的VL53L7CX应用原理图
意法半导体提供广泛的设计支持，协助用户充分利用传感器的各项性能，并帮助他们以较低的设计风险实现产品快速上市。其中包括VL53L7CX扩展板（X-NUCLEO-53L7A1）和一个开发包，其中包括VL53L7CX板和附加的STM32F401 Nucleo™板。SATEL-VL53L7CX是一款易于集成和快速原型设计的外形小巧PCB，现已上市。
意法半导体的全套软件可用于简化用户的产品开发，包括Ultra-Lite驱动程序、Linux驱动程序和STGesture™代码示例。用于快速STM32微控制器编程的X-CUBE-TOF1软件包包含应用程序代码示例，并且与STM32CubeMX工具兼容。
目前，VL53L7CX现已投入量产中，采用6.4mm x 3.0mm x 1.6mm微型光学LGA16封装，产品原型价格为3.60美元起。
