如果未来增强现实(AR)眼镜可以呈现全息图,那会是多么奇妙的体验!据麦姆斯咨询报道,法国研究机构CEA-Leti表示,通过在尺寸仅为6mm x 6mm的“邮票格式”微光学元件上打印像素化全息图,已经朝这一目标迈出了重要一步。

法国CEA-Leti研究小组取得的成就,为AR眼镜呈现全息图打开了大门!

如果未来增强现实(AR)眼镜可以呈现全息图,那会是多么奇妙的体验!据麦姆斯咨询报道,法国研究机构CEA-Leti表示,通过在尺寸仅为6mm x 6mm的“邮票格式”微光学元件上打印像素化全息图,已经朝这一目标迈出了重要一步。

佩戴AR眼镜的观看者可以观察真实场景,并同时观看与场景相关的其它信息,如说明文字、指导书、图表、照片等。

CEA-Leti的目标是利用微纳光学制造为AR及其它应用提供全息图或体光学元件。为避免可视范围的减小,全息图必须在约邮票大小(也就是几十平方毫米)的区域显示。

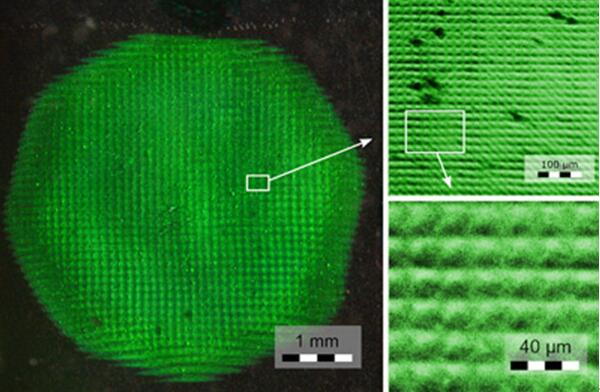

 通过在100层200 nm的薄层上刻蚀“孔”来实现全息效果

通过在100层200 nm的薄层上刻蚀“孔”来实现全息效果

具体来讲,当被激光光源照射时,表面打印全息像素(或称为“孔”),才能在人眼后重建相干图像。现在这一技术挑战已经得到了解决。

CEA-Leti的视网膜投影项目负责人Christophe Martinez评论说:“在实践中,我们使用532 nm激光在厚度小于16 um的透明光敏聚合物上印刷出这些直径为几微米的孔。全息效果是通过将它们刻蚀在约100层厚度为200 nm、具有角度差异的图层上而获得。写入过程完全可重复,以控制孔的尺寸、重复周期、孔与孔之间的间距。”

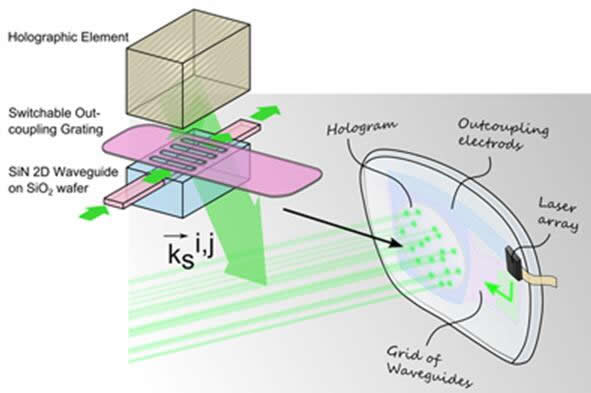

在透明的光敏聚合物内打印图案

在透明的光敏聚合物内打印图案

这项成功的研究结果已经申请专利。因为打印质量与材料特性密切相关,研究人员计划再评估几种光敏聚合物。

不过,这项研究仅限于静态全息图,但希望通过元件的内外部照明控制孔的工作状态,如被激活和被停用,从而实现“动态化”。这是与位于法国米卢斯市的上阿尔萨斯大学(University of Haute Alsace)许多博士的合作项目。
