索尼与Prophesee联合发布基于事件的图像传感器
2020-02-20 15:42:48   来源：麦姆斯咨询   评论：0   点击：

据麦姆斯咨询报道，近日，索尼（Sony）和Prophesee在美国旧金山举行的国际固态电路会议（International Solid-State Circuits Conference）上联合宣布，他们已经开发出一种基于事件的堆叠式图像传感器。

这款新型传感器异步检测每个像素的亮度变化，并输出“检测到变化的像素”数据（包括坐标和时间）。该传感器的像素大小为4.86微米，提供124dB HDR性能。

基于事件的图像传感器的成像图片

这项研究工作结合了索尼堆叠式CMOS图像传感器的技术特性（通过使用Cu-Cu连接实现了小像素尺寸和出色的弱光性能）和Prophesee的Metavision基于事件的视觉传感技术，可提供快速的像素响应、高时间分辨率和高吞吐量的数据读取。

这款基于事件的图像传感器适用于各种机器视觉应用，例如在各种环境和条件下检测快速运动的物体。

Prophesee于2019年10月发布了其基于Metavision VGA事件的图像传感器。该公司一直在与相机制造商Imago Technologies合作，后者将Prophesee的图像传感器集成到了VisionCam智能相机之中。

Prophesee基于Metavision VGA事件的图像传感器

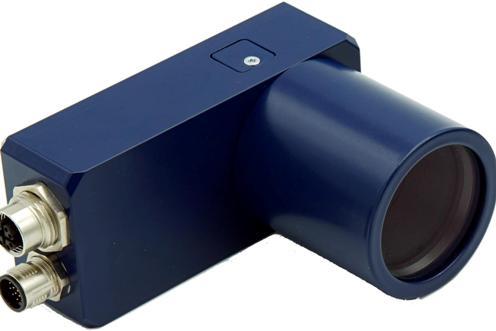

Imago Technologies的VisionCam智能相机

与索尼的合作建立在Prophesee图像传感器研发的基础上，使基于事件的成像更广泛地赋能相机制造商。

新款基于事件的图像传感器分辨率为1280 x 720像素，填充系数为77%，300MEPS版本的功耗为73mW。

当基于帧的图像传感器根据帧速率以固定的间隔输出整幅图像时，基于事件的图像传感器使用“行选择仲裁电路”异步选择像素数据。通过在亮度发生变化的像素地址中添加1μs精度的时间信息，以确保具有高时间分辨率的事件数据读出。

通过有效压缩事件数据，即每个事件的亮度变化极性、时间和x/y坐标信息，实现了1.066Geps的高输出事件发生率。

该图像传感器包括成像芯片（顶部）和集成信号处理电路的逻辑芯片（底部），该信号处理电路基于异步增量调制方法检测亮度的变化。这两颗芯片通过Cu-Cu堆叠形式实现电气连接。

通过在成像芯片（顶部）上集成背照式像素和一部分N型MOS晶体管，从而使孔径比提高77％，可以实现124dB的HDR性能。索尼经过多年的CMOS图像传感器研发投入，已经开发出高灵敏度和低噪声技术，能够在微光条件下（40mlx）进行事件检测。
