就近红外光谱检测系统而言,如果具有高精度和功能性的高性能试验室系统能够结合便携性,那将显著增强其实时分析检测能力。电池供电的手持式光谱仪的开发,将使工业生产过程和田间果蔬成熟度监测变得更加高效。许多传统光谱技术的局限性,可以通过利用基于光学MEMS技术来解决

数字微镜器件作为空间光调制器可以克服传统光谱测量架构的不足。

麦姆斯咨询信息,就近红外光谱检测系统而言,如果具有高精度和功能性的高性能试验室系统能够结合便携性,那将显著增强其实时分析检测能力。电池供电的手持式光谱仪的开发,将使工业生产过程和田间果蔬成熟度监测变得更加高效。

光谱仪广泛应用于实验室和田间的物质化学组成评估

光谱仪广泛应用于实验室和田间的物质化学组成评估

大部分色散红外光谱测量方法,开始时的方法大体相同。光线通过一个具有光栅的狭小缝隙进行分析,通过光栅来控制分析仪器的分辨率。衍射光栅经过特定设计,将不同波长的光以不同的角度反射出去。分析系统从而对分离出的各个波长的光,进行光强测量。

传统光谱测量架构之间的差异主要在于如何测量分离出来的色散光。主要的方法有两种:1)结合色散光物理扫描的单元素(或单点)探测器;2)将色散光成像在探测器阵列上。

利用MEMS技术的方法

许多传统光谱技术的局限性,可以通过利用基于光学MEMS阵列技术的单点探测器来解决。固态光学MEMS阵列,利用结合空间波长滤镜基于单点探测器的系统,来取代传统的电动光栅。

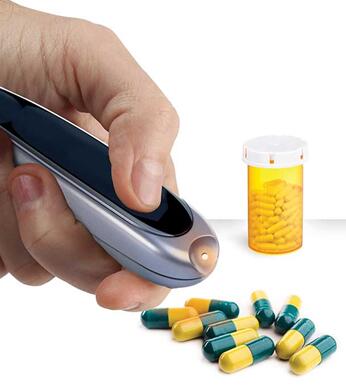

用于药物分析的手持式光谱仪

用于药物分析的手持式光谱仪

相对线性探测器阵列架构,光学MEMS阵列具有诸多优势。首先,一款更大的单元素探测器可以提高光收集量,并大幅降低系统的成本和复杂性,尤其是对于红外系统;其次,去除了阵列探测器后,也便去除了像素到像素的噪声,这能够显著提高系统的信噪比性能。信噪比的提高,能够使系统在更短的时间内获得更准确的测量结果。

在采用MEMS技术的光谱系统中,衍射光栅和聚焦元件执行和以前一样的功能,不同的是,来自聚焦元件的光线将成像在MEMS阵列上。为了选择所要分析的波长,光波响应特定频段将被激活,将光线引导到单点探测器元件上,进行光的收集和测量。

如果MEMS器件具有高度的可靠性和可预见性,并能够随时间和温度持续稳定地产生滤镜响应,那就能充分展现MEMS技术的优势。

如果将MEMS器件应用于光谱仪系统架构中,采用数字光处理芯片(digital light proccessing, DLP)或者数字微镜器件(digital micromirror device, DMD)作为空间光调制器,能够克服传统光谱仪系统面临的诸多挑战。首先,利用铝制微镜阵列的切换将光线投射到单点探测器上,在广泛的波长范围内都具有很高的光学效率。其次,数字微镜的开闭状态由机械止动装置和CMOS静态随即存取存储单元锁存电路控制,能够提供固定电压微镜控制。固定电压静电控制,意味着系统不再需要机械扫描或模拟控制系统,能够简化系统校准。它还使得光谱仪设计更能抵抗诸如温度、老化或振动等误差源。

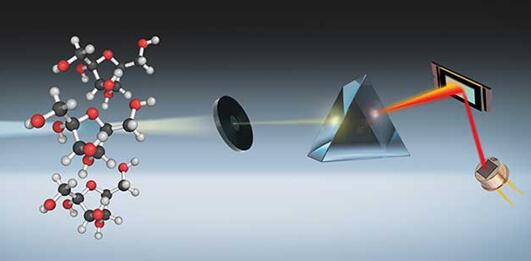

利用数字光处理技术的光谱仪工作示意图

利用数字光处理技术的光谱仪工作示意图

数字微镜器件的可编程特性具有许多优势。将微镜柱作为滤镜来设计光谱仪架构时,便能体现其中的一个优势。数字微镜器件的分辨率通常要比所需要的光谱更高,因此数字微镜器件的区域无需全部利用,而光谱可以进行过采样。这使得波长选择可以完全编程控制,在光学引擎发生极端机械漂移的情况下,额外的微镜还可以作为重新校准列。

而且,数字微镜器件还是一款二维可编程阵列,能够赋予使用者高度的灵活性。通过选择不同数量的光柱,可以调整系统的分辨率和通过量。扫描时间的动态变化,可以使感兴趣的波长获得更多的检测时间和更丰富的细节,充分利用仪器的使用时间和检测性能。此外,先进的光圈编码技术,例如Hadamard模型,相比固定滤镜可以获得高度的灵活性和更高的性能。

总的来说,利用数字微镜器件的光谱仪相对目前的产品,可以获得更高的分辨率和灵活性,更加坚固耐用,更小的外观尺寸和更低的成本,使其广泛的适用于各种商业和工业领域。

单探测器架构可有效消除噪音

目前,基于线性阵列的光谱仪主要受制于两大主要因素。首先,投射到探测器上的光的波长选择受限于像素孔径比。探测器的尺寸决定了收集光的总量,并界定了信噪比。典型的砷化铟镓(InGaAs)256像素线性阵列,如Hamamatsu(滨松) G9203-256,像素尺寸为50 × 500微米。而数字微镜阵列为完全可编程矩阵,光柱数量和扫描方法是可以根据应用进行配置的。利用数字微镜器件可以将更强的光信号投射到尺寸更大(1~2 mm)的单点探测器上。经过滤波的窄波光投射到线性阵列(通常像素宽度为50微米)上,可能会引起像素间的干扰。像素间的干扰可能会成为数据读取时的主要噪音来源。单点探测器架构能够消除这些像素间的干扰。同样,数字微镜扫描速度可达1 kHz至4 kHz,利用这一优势,单点扫描可以获得和多点取样相似的停留时间。利用基于MEMS技术(或数字微镜器件)的紧凑型光谱仪光学引擎,其测量结果显示其信噪比范围 >10000:1。

二维MEMS阵列是实现移动光谱仪的关键

为了获得最优的性能,用户需要考虑能够用于将光线反射至探测器的整个MEMS区域面积,才能匹配合适的单点探测器光圈尺寸。

DLP2010NIR是一款现有的超过40万有效像素的5.4微米微镜,为700~2500纳米波长的光进行了优化,利用了一种名为TRP的新像素架构。如下图所示,每个像素能够提供17度的倾角。DLP2010NIR已经装备在一款评估模型产品中,它能够为光谱学应用提供独一无二的光学架构。利用17度倾角切换的光路实现了高性能传感解决方案,其紧凑的光学引擎能够使漫射光最小化。

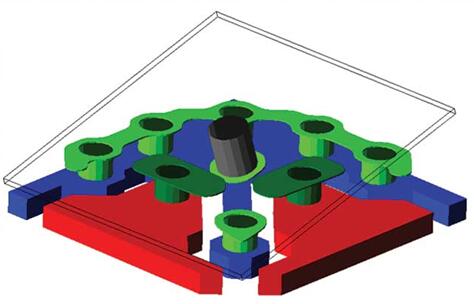

具有17度倾角的微镜结构

具有17度倾角的微镜结构

下图展示了这款应用于光谱仪的独特光学引擎。该系统对整个光路进行了光学信号优化。对样本的光学响应成像在数字光学微镜上,能够对每段波长进行空间控制。评估模型希望利用高效的MEMS器件作为光谱仪的高速二维滤镜,以此获得有益的产品设计。该系统外观紧凑、坚固且适应性强,将光谱学分析从实验室带到了各种需要检测的实地场景。可更换测量头,使其性能相比传统光谱仪更加强大。

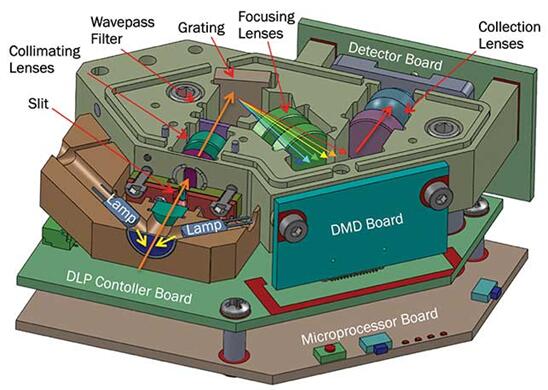

利用数字微镜器件和单点探测器的光谱仪光学引擎

利用数字微镜器件和单点探测器的光谱仪光学引擎

目前,有多个利用DLP2010NIR芯片的光谱仪光学引擎演示模块,它们的运行略有差别。在一款透射模块中,利用光源、比色皿支架、精密比色皿和其它附加硬件,可用于测量透射样本的吸收和散射性质。NIR(近红外)透射测量可用于测量液体样本,比如果汁中的水分含量和气态组分。测得数据可以提供关于果汁来源的丰富信息。对于固态样本,近红外透射可以测量塑料管道的不透明度,这是气体和液体传输管道观测的重要参数之一。嵌入式透射测量还可以用于黄油生产中的水分含量分析,准确调整黄油制作的时间,节省了生产时间,降低了成本,并能提高终端产品的产品质量。

此外,一款反射模块也可以用于测量那些无需光谱仪视窗接触的样品。它能够在距离样品数厘米的地方进行扫描检测,具有更大的灵活性,例如可以监测塑料包装的肉制品的质量。利用人体皮肤散射出来的近红外光,还可以预测人体血糖状况,从而进行健康检查。

最后,利用光纤制得的一款光线耦合模块,既可以进行透射测量也可以进行反射测量。例如可以用于监测工业过程、管道中的液体、肉类中的脂肪和蛋白质含量等。该模块大大扩展了应用范围,并能提供增强的测量性能。Optecks已经推出演示模型实现了所有以上样本监测方法。

综上所述,利用数字微镜器件的光谱仪设备扩展了其分析、测试及测量多种物质的能力。这些光传感解决方案能够提供更精准的检测性能、更高的分辨率、更高的灵活性、更坚固更小巧的外形尺寸。此外,利用数字微镜器件的光谱仪能够提升测量可靠性,大幅超越传统光谱仪系统。用户无论是想利用它来测量庄稼需要多少灌溉,还是预测食品的保质期,光谱仪仍将是精确、实时分析的有效方法。
