整合像素化微磁体的压电MEMS能量收集器
2021-11-09 19:47:32   来源:麦姆斯咨询   评论:0   点击:

弗劳恩霍夫硅研究所(Fraunhofer ISIT)开发了一种使用集成微磁体以机械方式激励压电元件的能量收集器件。

整合像素化微磁体的压电MEMS能量收集器

能量收集,是电子组件对运行环境中可用能量的有效利用。人们生活中最常见的能量收集器便是太阳能电池,利用光能为电子设备供电。据麦姆斯咨询介绍,弗劳恩霍夫硅研究所(Fraunhofer ISIT)开发了一种使用集成微磁体以机械方式激励压电元件的能量收集器件。与其他方案相比,Fraunhofer ISIT的磁激励能量收集器件具有以下优点:

- 可以利用广泛的机械激励频率和机械震动。

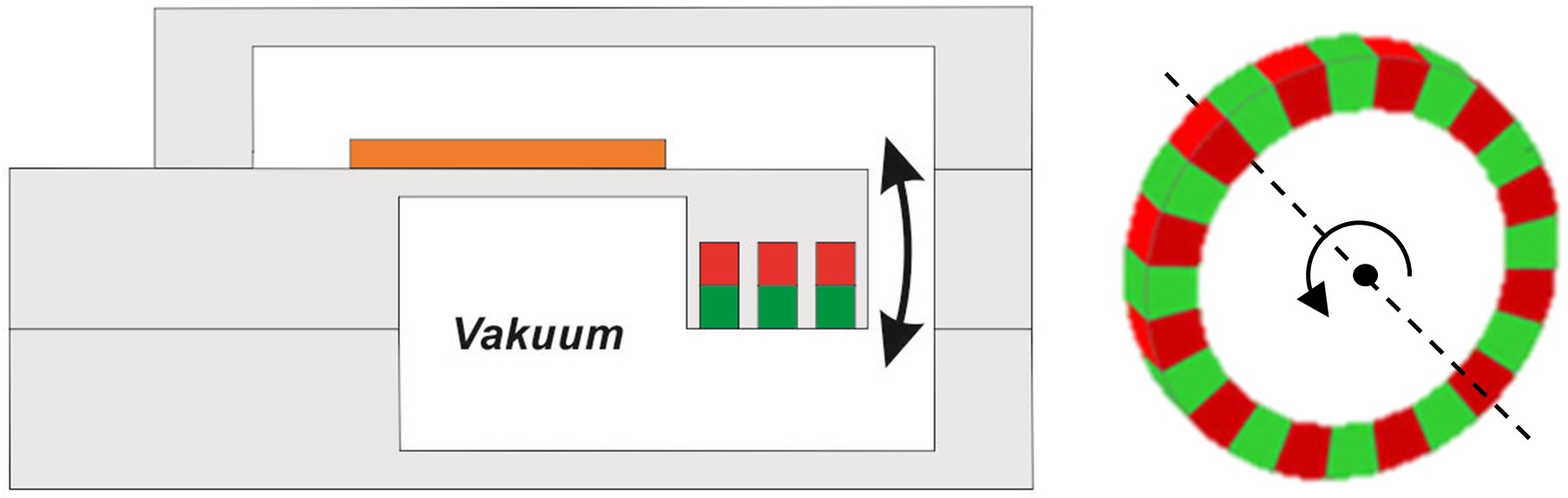

- 除了振动,还可以利用旋转运动,旋转部件上的磁元件激励能量收集器上的集成磁元件,支持独立于旋转频率来选择激励频率。

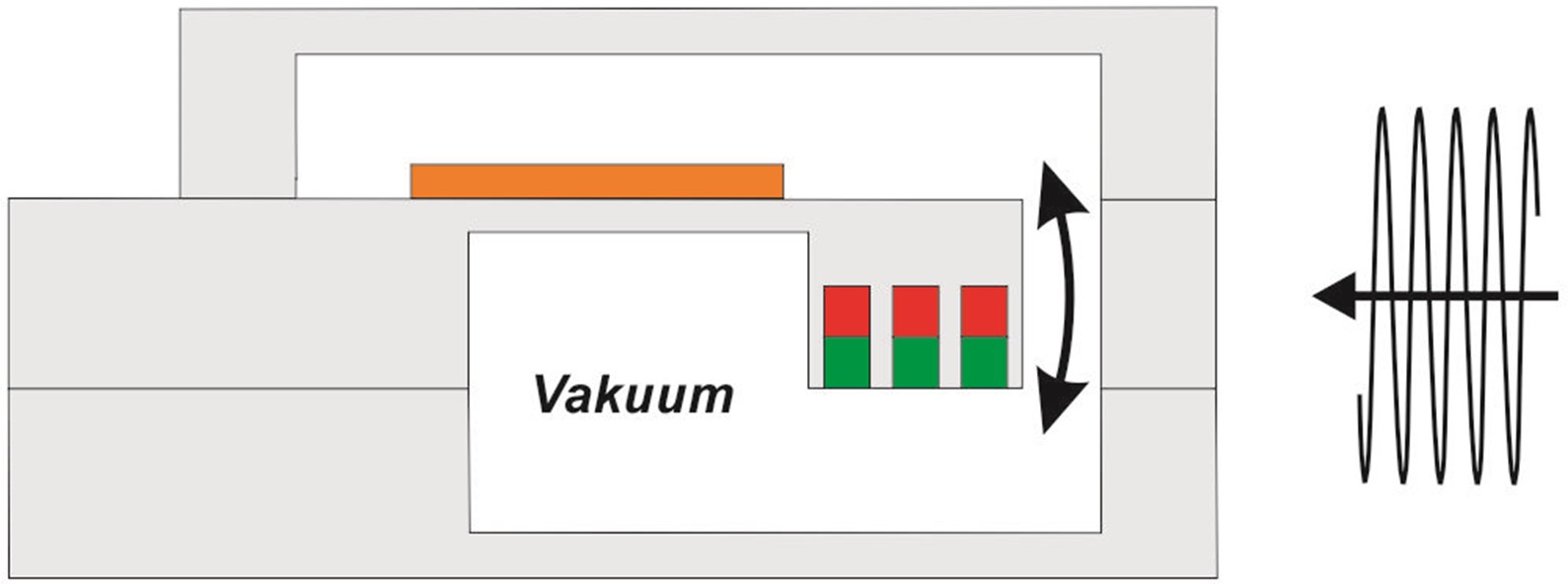

- 可以利用电磁辐射。例如,实现无需任何备用电源即可工作的唤醒电子器件。

- 由于磁力耦合,无需振荡质量块,使其设计非常紧凑,每个组件区域的性能相对更高。

整合像素化微磁体的压电MEMS能量收集器

整合像素化微磁体的压电MEMS能量收集器

MEMS能量收集

Fraunhofer领导的“迈向零功耗电子”项目目前正致力于为各种“物联网(IoT)”应用开发能效超高的模块化硬件。在该项目中,Fraunhofer ISIT正在开发一种宽带“能量收集器”,用于将环境机械和磁能量转换为可用的电能。

对于许多传感器应用,除了测量数据的采集和传输外,能量的收集和利用也非常重要。Fraunhofer ISIT开发的这种集成微磁体的压电MEMS“能量收集器”,特别适用于无法通过电缆供电或更换电池的应用。

整合像素化微磁体的压电MEMS能量收集器

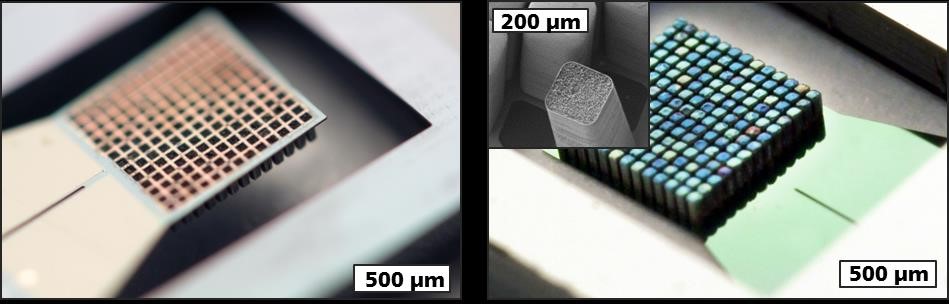

与目前其它能量收集器相比,Fraunhofer ISIT开发的MEMS能量收集器的效率显著提高,能够以约5 mm x 5 mm的器件面积从其环境中获得100 μW的功率。为实现这一目的,Fraunhofer ISIT利用MEMS技术和工艺将用于机电转换的压电材料和用于磁激励的磁性材料集成在了一起。

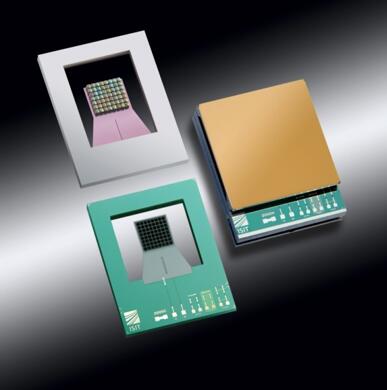

由此打造出基于芯片的新型MEMS能量收集器,能够与并行开发的电子器件集成,为更广泛应用构建一种紧凑、高性能且低成本的完整系统。通过与项目伙伴的紧密合作,从而为集成ASIC的系统级芯片(SoC)整合微型化能量收集器奠定基础。
