技术为核心，创新为动力，深耕MEMS产业
2016-11-01 21:50:31   来源：麦姆斯咨询   评论：0   点击：

据麦姆斯咨询报道，2016年10月25日，2016年中国半导体行业协会MEMS分会年会暨产业投融资对接会在苏州国际博览中心举办。本次会议由中国半导体行业协会主办，中国半导体行业协会MEMS分会、苏州纳米科技发展有限公司、江苏省纳米技术产业创新中心、创交所、纳米科技发展有限公司承办。麦姆斯咨询、中芯聚源股权投资管理（上海）有限公司、苏州工业园区启纳创业投资有限公司、苏州市集成电路行业协会等十余家企业机构协办。

会议邀请了美国德州仪器公司（TI）的TI DLP产品中国区业务拓展经理郑海兵先生、多维科技董事长兼首席执行官薛松生先生和美国国家仪器有限公司资深销售工程师涂志强先生三位来自MEMS企业的专业人士结合各家产品对全球传感器产业现状及发展发表了精彩的演讲。

德州仪器（TI）的TI DLP产品中国区业务拓展经理郑海兵

来自德州仪器（TI）的TI DLP产品中国区业务拓展经理郑海兵先生带来了主题演讲《全新的市场和颠覆性的创新——DLP引领微型投影热潮》。郑海兵先生谈到DLP技术在1987年问世，最初仅用于国防，直到1996年才投入商业化应用——投影仪，直至今日TI仍然致力于各种应用创新。

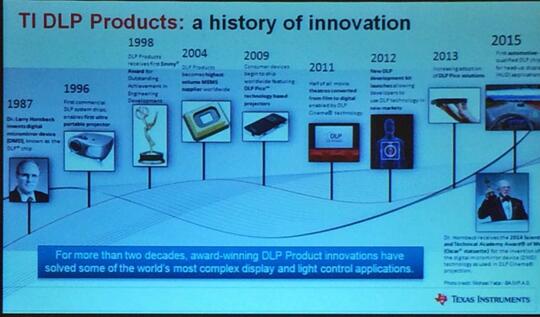

TI DLP产品的创新之路

郑海兵先生具体讲述了TI关于DLP技术在微型显示器、车载应用、工业领域和光谱分析四个方面的发展历程和具体案例。

微型显示器：1996年到2009年TI一直只做投影机，但市场非常小。TI一直思考如何跟消费市场结合，拉动产能，降低成本。2009年推出第一台DLP微型投影，可以缩小到手机以及多媒体播放器，并因此获得《时代杂志》评选的全球十大创新产品第二名，第一名则是大家熟知的iPhone。这个产品非常创新，随身携带一个投影机可以随时随地分享，但想象很美好，现实却很残酷。它需要光源驱动，亮度很低，分辨率也不高，没有太多应用场景，充其量也就是个炫酷的东西。今年TI推出第一款4K家用产品，希望引领整个显示行业过渡到高清、超高清的市场。微型投影机是很热闹的市场，TI希望能够跟消费电子结合，就必须像把这种投影仪缩小到无穷小可以集成在在智能手机、AR/VR设备，DLP技术有望引爆消费市场。未来，投影方式将在智能家居扮演很重要的角色，目前柔性屏是一个方向，但是柔性屏不能自由曲面扭曲，还是弧面的方式，但DLP微型显示器对表面没有任何要求，可以投在自由面，影像不会产生扭曲的现象。

车载应用：如果开车用手机导航，在看手机的瞬间内，是存在安全隐患的。而抬头显示是在挡风玻璃2~20米实现一个虚像，将正常开车时视角范围内所有导航信息、车载信息、行车记录信息融合AR技术。去年TI推出第一款满足车规的DLP芯片，分辨率是40万像素点，可以精确地勾勒出对方驾驶员的轮廓，即使有大灯也能输出对方驾驶员的轮廓。下雨天雨点影响视线，而真正传感技术和后端技术结合在一起可以把雨雪勾勒出来，防止它对驾驶员的影响，这就是MEMS带给驾驶员的很多优势。

工业领域：TI在2011年成立事业部面向工业领域，3D打印是最重要的应用方向。传统的PCB采用掩膜方式，有任何改动和飞线则导致掩膜版无法使用。DLP上面有很多分辨率很高的微型阵列，通过微镜阵列跟线路图的数字文件反射UV光线，需要曝光的地方会反射出来照在掩膜版。即使有任何线路更改或者设计变更，仅需要一个数字文件的更新，所以非常容易。未来DLP将是3D打印、人工心脏、人工耳蜗的应用方向。

光谱分析：DLP芯片是一个阵列，当接收到光线后可以通过扩散的方式，把光谱完全拉展开来，铺在微镜阵列上，控制阵列每个微镜的偏转方向。通过DLP微镜的控制，对样本的成本进行判定。主要应用场景有：农业部收粮时检查粮食品质，测试违禁成分是否超过含量、监控在线控制工业大型设备的机油是否变质等。

TI的DLP发展之路不禁让在座各位感叹人类的奇迹还是来自于不断地坚持！从1996年到现在已经有20年了，20年中间TI一直做创新，包括技术创新、产品客户的创新甚至应用的创新，这三点缺一不可，矢志不渝地开拓更多的应用市场。

多维科技董事长兼首席执行官薛松生

国家千人计划专家薛松生博士以诙谐又不失实在的风格带来了《全球传感器产业现状及多维科技磁敏传感器的典型应用》的主题演讲。薛博士的报告主要有两部分，首先从个人角度给大家分享了全球传感器的产业现状，第二部分则讲解多维科技磁传感器的各种应用及案例。

薛博士在美国做传感器15年，回国创业6年半依然从事传感器行业，对传感器行业发展之路有深刻的认识和体会。他谈到传感器市场非常大，一个手机上起码有十几个传感器，一年就是100亿颗，汽车100个传感器，全球1亿台汽车就是100亿，今后智能化、无人化的感知层都是传感器，但中国的传感器仍主要依靠进口。温度传感器看上去简单，中国没有企业做得好，基本上都是进口日本的。压力传感器上高端的溅射薄膜也是进口。流量传感器的工艺流程实际上和温度传感器差不多，如果能够把铂金薄膜做好，流量传感器也可以做好。陀螺仪更复杂，高端陀螺仪没有一家国内单位用MEMS技术做的好。化学传感器样对材料要有多年的积累，湿度传感器多是进口的。中国的声学传感器做得还不错，这是因为其基本材料体系比较简单，代工厂也可以做。总体来讲芯片设计、传感器芯片设计并没有多难，如果能够挖到几个好的设计师一定能搞定，最难的是材料体系知识多年的沉淀。我们总说“弯道超车”，弯道超车自己就翻掉了。传感器的特点是每个规模都不大，有钱就买一个技术，毕竟人家几十年的沉淀，换哪家企业做那也得做那么长时间。所以，技术是传感器产业发展的核心。

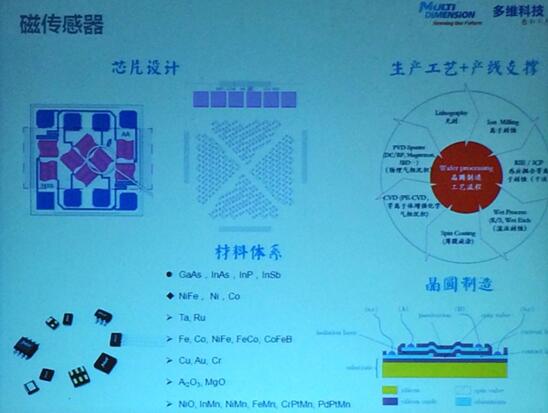

多维科技对磁传感器的剖析

在谈及多维科技的磁传感器，薛博士讲到现在手机上的电子罗盘基本上是日本三家垄断了市场，占了90%，日本的旭化成用的第一代，日本另外两家阿尔卑斯和雅马哈用的巨磁阻磁传感器，下一代需要高的分辨率和低功耗，很可能用的是隧道磁电阻磁传感器。多维科技生产的磁力计采用TMR技术，和霍尔传感器相比有一个优点就是温度特性特别好，TMR本身材料是金属和氧化物，对温度就不大敏感，不像霍尔传感器是一个载流子的迁移效应。因此可以用作齿轮编码器，水表、气表、热量表等流量计的磁开关、磁图像识别等。

薛博士勾勒出完整的全球传感器发展格局图，他讲了从上游往下游的整合，到最后传感器的核心是技术，而不是成本核心，这也给做传感器的企业提供了一定思路。

美国国家仪器有限公司资深销售工程师涂志强

美国国家仪器有限公司是一家愿景为希望利用创新的平台化的工具加速工程师和科学家在工程应用领域创新能力的公司。该公司的资深销售工程师涂志强先生进行了主题为《选择MEMS测试平台的几点考虑》的演讲。

MEMS产业链从上游到下游，从设计到验证到最终的量产，最后最重要的一点就是要保证产品出来是有效的，怎么样测试它？验证它？美国国家仪器有限公司提供了平台化的硬件以及系统整合的软件对应的解决方案。涂志强经理分享了MEMS测试平台的七个考虑点：1. 测试平台的性能及技术成熟度；2. 测试平台的成本和测试速度；3. 加快产品上市时间；4. 测试平台的通用性和可维护性；5. 测试平台的灵活性和可拓展性；6. 对新技术的兼容；7. 对现有设备的兼容。目前美国国家仪器有限公司的PXI技术已经成了供应主流，博世、TI、STM等公司都已经选择该平台。

上述三位MEMS产业界人士的精彩演讲充分说明了MEMS产业发展之路上，将以技术为核心，创新为动力，只有深耕于这块土地上，才能收获硕果累累！
