InvenSense发布超声波指纹传感器解决方案
2015-11-13 21:52:07   来源：麦姆斯咨询   评论：0   点击：

MEMS传感器平台供应商——InvenSense，日前发布了UltraPrint：一款基于InvenSense CMOS-MEMS平台（ICMP）制造的超声波指纹成像解决方案。

InvenSense正将该解决方案交由OEM厂商试用，并计划于2017年度实现量产。

InvenSense表示，通过对其平台添加氮化铝压电工艺能力，使得独特的压电MEMS超声换能器(pMUT)和传感器阵列的批量生产得以实现，每个传感元件单独可控，通过直接晶圆级封装实现CMOS ASCI电路的整合。

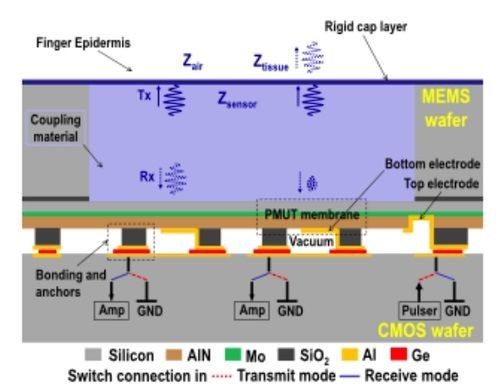

3D MEMS指纹传感器的薄层、通孔和其它结构

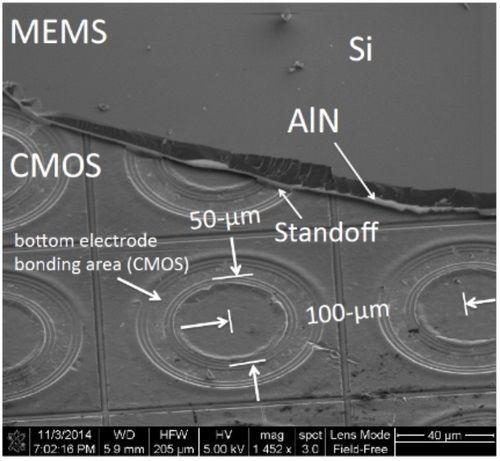

扫描电子显微镜影像显示MEMS层与底层CMOS电路的整合

美国加州大学戴维斯分校教授David Horsley利用InvenSense平台制造超声波3D指纹传感器，他表示：“以可靠性来看，超声波指纹传感器不会因为干燥、湿气、油污的手指而出错，因为它能成像至真皮（皮肤表层之下），而不只是表皮层。其次，以3D特征进行指纹辨识，可使这些影像更难被骗取，因为你必须先为手指建立3D模型，再进行复制。”

InvenSense副总裁兼高级技术工程师Fari Assaderaghi说到：“我们专有的UltraPrint技术，第一次让人们可以将超声波指纹解决方案部署在玻璃下面，也适用于很多其它材料的表面。因此，这种传感器的放置具有很大的灵活性，不需要特意在玻璃表面开孔，能够穿透由玻璃、铝、不锈钢、蓝宝石或塑料制成的智能手机外壳进行扫描。我们的创新团队非常高兴能与同样积极的合作伙伴共同努力，快速将这项新技术推向市场。”

InvenSense全球制造副总裁Mo Maghsoudnia补充到：“作为全球MEMS和传感器技术领域的领先创新者，和全球唯一的无晶圆厂MEMS SOC供应商，InvenSense每年销售数以亿计的运动传感器和声学传感器，公司良好的出货记录证明了快速增长的创新型MEMS解决方案可以实现批量生产。我们很高兴能拓展应美盛CMOS-MEMS平台至压电超声换能器(pMUT)领域，并且为全球领先的移动和物联网（IoT）产品提供突破性的身份验证解决方案。”
