全球最低功耗6轴单芯片惯性传感器助力可穿戴设备
2014-01-06 09:07:17   来源:   评论:0   点击:

意法半导体发布了新系列(Always-On)6轴单芯片惯性传感器,功耗极低,封装尺寸极小。LSM6DS1和LSM6DB0都集成了传感器中枢(Sensor Hub),以协调和同步附加传感器,包括磁力计和环境传感器。LSM6DS0也可完美地与传感器中枢搭配。三款传感器封装均为3 x 3 mm。

意法半导体发布了新系列(Always-On)6轴惯性传感器。该新系列传感器符合业界最低的功耗需求,封装尺寸极小,拥有前所未有的设计灵活性。其最大特点是,意法半导体独有的6轴惯性传感器能实现传感器融合功能和各种客户专用软件,同时比现有解决方案减少40%功耗。

意法半导体(ST)全球最低功耗6轴单芯片惯性传感器助力可穿戴设备

意法半导体的新系列6轴惯性传感器具有同类产品中最出色的性能,可检测屏幕方向和手势,为应用开发人员和消费者提供更精确、更复杂的功能,并非现有简单的屏幕旋转功能可比拟。只要缓慢地旋转手机即可拍摄360度的全景图,或者挥一下手臂即可滑动地图屏幕,这只是新系列传感器带来的众多新功能的其中两个范例。

该系列传感器的6轴传感架构是指在同一颗芯片上集成3轴MEMS加速度计和3轴MEMS陀螺仪。两个传感器同步执行且输出数据速率相同,融合的不仅是单独的加速度和角速度输入数据,还有真正相关拥有6个自由度的运动输入数据,如此可实现最先进的运动追踪、高效且可靠的情景感知、低功耗高精确度计步器、准确的屏幕旋转、可穿戴设备的定位方向。意法半导体的创新技术还将MEMS加速度计的零g偏移降低一个量程,在全量程时,最大偏移值为100mg。MEMS陀螺仪噪声降至0.008 dps / √Hz典型值。此外,该系列高性能传感器的功耗小于2mA,采用3 x 3 x 0.8 mm (LSM6DS0、LSM6DS1)或3 x 3 x 1 mm (LSM6DB0)超小型封装。

LSM6DS1和LSM6DB0两款产品都集成了传感器中枢(Sensor Hub),以协调和同步附加传感器,包括磁力计和环境传感器。在另一方面,LSM6DS0与已集成传感器中枢的基带芯片可完美地相互搭配,同时提供同样出色的6轴传感性能。所有这些传感器都与基带技术无关,且可支持任何一种应用处理器。

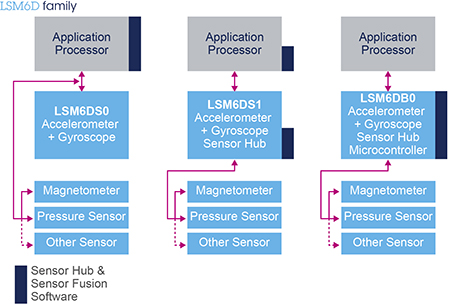

LSM6DS1和LSM6DB0都集成传感器中枢(Sensor Hub),LSM6DS0可完美地与传感器中枢搭配

LSM6DB0集成最先进的惯性传感器技术和性能强大的ARM Cortex微处理器核心,是意法半导体iNEMO智能传感器系列产品的最新成员。所有与惯性传感器相关的功能都可在片上执行,以降低系统级应用反应延迟。这款智能传感器与所有最新的移动设备操作系统相兼容,也是唯一可有效运行Android KitKat 4.4版所有与传感器相关功能的产品,可运行包括传感器配置管理、智能电源管理、磁力计校准、陀螺仪偏差估算和漂移补偿、加速度计背景校准、6轴和9轴数据融合、计步器、重要动作数据采集、具有即时数据戳记生成缓冲等功能,并适用于所有真实和虚拟传感器的个别及大量处理模式,具有节能、反应即时、简化设计等优势。由于采用开放式微控制器架构,设备厂商可集成各自的定制化传感器应用软件。

意法半导体执行副总裁暨模拟、MEMS和传感器事业群总经理Benedetto Vigna表示:“如果你去长跑,你想要你的可穿戴设备准确地记录整个长跑过程,而不想跑到半路没电。意法半导体的新传感器有助于大幅降低目标应用的功耗。我们的新iNEMO产品是市场上最智能的6轴传感器,相较于上一代产品,功耗大幅降低。这些新传感器实现更大的便利性和产品价值,同时显示了意法半导体的研发重点:提供出色的创新产品和优异的产品品质,发挥我们在销售数以亿计的惯性传感器过程累积的经验。”

意法半导体新系列6轴惯性传感器LSM6DB0、LSM6DS1和LSM6DS0样品已开始生产,产品预计于2014年下半年正式投入量产。
