旭化成电子在2012年7月11~13日举行的“TECHNO 2012”上参考展出了采用红外线传感器的超小型CO2传感器模块试制品。该试制品的最大特点是，“尺寸还不到现有最小产品的1/10”。该模块被封装在外形尺寸为15.0mm×7.0mm×4.5mm的超小型封装中，体积为0.47cc。

之所以能缩小尺寸，是因为采用了旭化成电子制造的高速响应、高灵敏度红外线传感器元件“IR10100”。IR10100的尺寸只有2.7mm×1.9mm×0.4mm，气体传感器采用该元件后，可较原产品大幅缩小模块尺寸。此外，由于IR1011的灵敏度出色，因此可缩小气体浓度计指示灯与传感器之间的距离，这也为小型化做出了贡献。另外，传感器试制品的耗电量只有3mW（电源电压为3.0V，测量周期为8秒时），也比现有产品大幅降低。

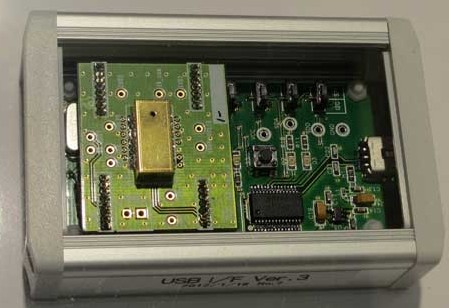

图1 CO2传感器模块试制品

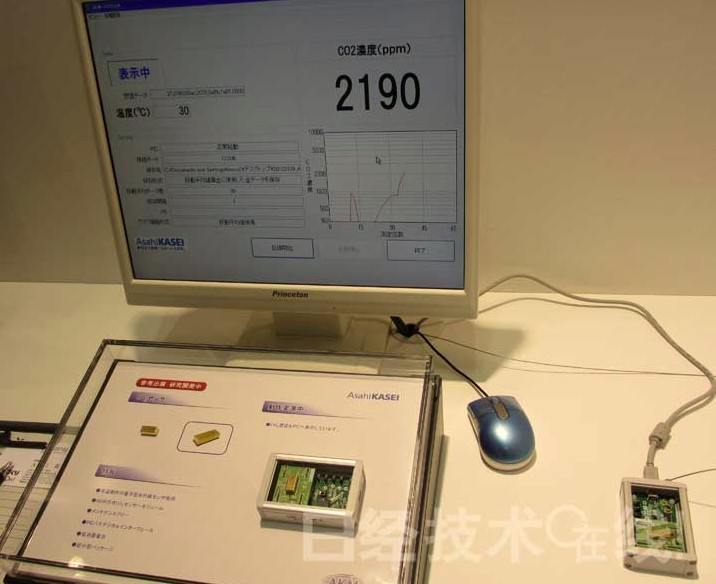

图2 CO2浓度测量演示

旭化成电子计划利用新产品小型、低耗电的特点，将其用于便携式CO2监测计、空调CO2浓度监测以及在移动终端中嵌入CO2传感器等用途。

此次试制的传感器模块的主要性能参数如下。工作电源电压为2.7V～5.5V，工作温度范围为0～50℃。测量范围为300～5000ppm，测量周期为1～28秒。配备有I2C总线数字接口。

关于IR10100

IR10100是全球最小的光伏中红外传感器，室温下可以检测的波长从2微米至7微米。应用：人体检测，接近感应，非接触式测温，NDIR气体检测。

特征：
* Very small and thin plastic-molded package (2.7mm x 1.9mm x 0.4mm)
* Room temperature operation without cooling
* Sensitivity to mid-infrared range: 2 to 7μm
* High speed response: up to 1MHz
* Low noise
* Low power consumption
