2017年苹果发布iPhone X时,柯泰测试敏锐地“嗅”到了VCSEL产业的潜在机遇。近几年与国内众多VCSEL初创企业紧密合作,柯泰测试积极探索,凭借深厚的技术积累和稳健的实战作风,已经成功开发出定制化VCSEL测试方案!

据麦姆斯咨询报道,专注于电子仪器和测试技术领域的柯泰测试,自2012年成立以来主要为传统光通讯企业提供测试服务。2017年苹果发布iPhone X时,柯泰测试敏锐地“嗅”到了VCSEL产业的潜在机遇。近几年与国内众多VCSEL初创企业紧密合作,柯泰测试积极探索,凭借深厚的技术积累和稳健的实战作风,已经成功开发出定制化VCSEL测试方案!

柯泰测试总部设在武汉,在摸索VCSEL测试业务的过程中,与武汉这个城市有着类似的经历——历经磨难,终于成就辉煌。2020年9月24日,由麦姆斯咨询主办的『第三十届“微言大义”研讨会:3D视觉技术与应用』上,柯泰测试总经理张骞先生分享了公司近一年来的快速发展和最新研发成果。

柯泰测试总经理张骞先生介绍VCSEL测试模块和主要指标

柯泰测试总经理张骞先生介绍VCSEL测试模块和主要指标

近一年进展喜人,新形象首次亮相“微言大义”

一开场,张骞先生就很坦诚地表示“我们从2017年开始涉足消费类VCSEL的系统化测试,而在这之前我们主要从事光通信VCSEL的测试。坦白来说,最初我们也不知道怎么测,摸着石头过河,才有了今天的成绩。发展到现在,除了手机应用,已经涌现出更多VCSEL的新应用。每项新应用在落地之前,往上游追溯,都涉及元器件的测试问题。”

近一年,柯泰测试克服了重重困难,持续推动VCSEL测试服务。今年在常州新建的柯泰光芯(常州)中心实验室落成:建成自有净化检测实验室,并配备了自主研发的VCSEL手动和半自动测试机台,将能为3D传感VCSEL产业链客户提供更专业的测试条件和验证服务。柯泰测试的新形象也首次亮相于“微言大义”研讨会,新版LOGO旨在传达以下几层寓意:大气沉稳的蓝色融合轻快明亮的绿色,代表着柯泰测试一直以来的发展理念——稳扎稳打、敢于创新;灵动的波形图曲线结合芯片的圆形图案,体现了柯泰测试专注和擅长的领域,无论是测试测量的仪器设备,还是定制化的测试解决方案,柯泰测试都能提供专业高效的一站式服务。

柯泰测试的新版LOGO

柯泰测试的新版LOGO

六大VCSEL测试模块,极大优化用户定制体验

通过近几年的经验积累,柯泰测试将VCSEL测试总结为六大模块。每个模块提供不同性能的选择。同时,根据客户的被测件特性,辅以有针对性的测试设备、测试夹具和方法,极大优化用户的定制体验:可简可全,可丰可俭,可手动可自动,可研发可量产。

模块一:LIV模块。LIV是VCSEL的必测项目。不同于光通激光器使用CW模式,VCSEL测试方法通常使用QCW(脉冲)模式,且脉冲宽度越来越窄,于是引出了不少新问题。张骞先生举例讲到过去是用CW模式测试,而现在都是微秒量级的脉冲电流激励。这带来了一个容易忽略的问题:测电压的时候,如何找准电压取样点?脉冲激励的过冲、振荡等特性,会引起电压在脉冲内的变化,如果采样点不准确,光功率和PCE结果会出现较大偏差,造成用户对自己产品指标的误读。这一类的“小问题”在VCSEL测试系统里随处可见,柯泰测试基于自己在通用测试里积累的经验,可以快速解决这些问题,让用户把精力放在自己的产品而不是解决测试问题上。

模块二:近场光学分析。近场光学分析主要是使用高分辨率相机获取图像,经由算法输出能量强度、质心位置、椭圆度总发光点数、坏/暗点、均匀度等指标。这其中,如何保证近场测试对焦点的一致性是一个难点,张骞先生介绍“我们对此问题采用了自适应算法,用自主研发的自动对焦、光斑分析算法来判断,从而减少手动对焦产生的误差”。

模块三:远场光学分析和人眼安全。远场光学分析测试项包括视场角(FOV)、能量分布、窗口效率、轮廓线、均匀度等。柯泰测试采用靶面直接成像(小角度)和透射膜二次成像(大角度)两种方式实现远场FOV的测试,柯泰测试在软件上也支持多种光斑边界算法(D50/D86),支持部分大角度光斑发散角测试(如FOV=120°),同时柯泰测试通过自主设计的算法和分析方法实现远场光斑的能量分布和窗口效率的评估,而对于人眼安全方面,柯泰测试也有7mm孔径人眼积分球以及软件算法标定两种人眼安全的评估方式可供选择,整个测试标准均遵循IEC60825/GB7247等人眼安全测试标准。

柯泰测试的VCSEL六大测试模块(第一至三模块)

柯泰测试的VCSEL六大测试模块(第一至三模块)

模块四:TR/TF测试。目前TOF应用,如激光雷达(LiDAR)对VCSEL芯片的时域响应提出了很高的要求,脉宽越窄,时间分辨率越高。柯泰测试目前推出了针对窄脉宽的TR/TF测试方案,该测试项目的难点是如何克服激光器的寄生参数以及如何协调大电流输出和较快的调制频率(纳秒级)。张骞先生分享了柯泰测试的解决方案,通过板卡和电路优化、治具的设计,实现非破坏性的TR/TF测试。

模块五:温漂测试。VCSEL芯片波长和功率对温度的变化是异常敏感的,上述四项测试均涉及温度相关的测试,除了高温环境容易造成芯片失效,其实在某些低温情况下也会一定概率出现芯片失效的状况。目前柯泰测试具备从低温-20℃到高温100℃的高低温测试能力。

模块六:系统校准。系统校准常常被忽略,但在涉及到量产测试的时候,测试系统本身的差异会造成VCSEL测试结果差异非常大。柯泰测试通过原厂校准和对关键系统部件(如积分球、镜头和CCD图像传感器等)的校准,保证测试系统精度和一致性。

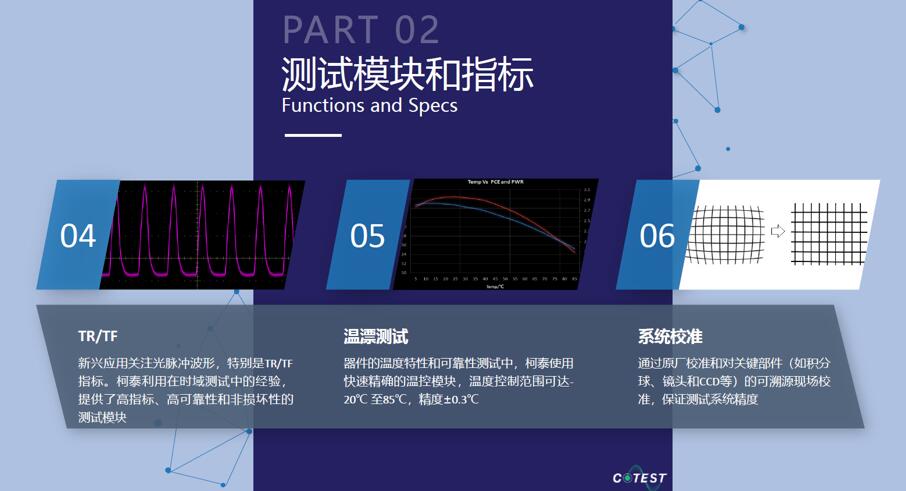

柯泰测试的VCSEL六大测试模块(第四至六模块)

柯泰测试的VCSEL六大测试模块(第四至六模块)

四大产品和服务,满足各类VCSEL企业的不同需求

基于摸索总结出的VCSEL六大测试模块,柯泰测试具备了为VCSEL企业提供以下四大产品服务类型的能力:(1)成品机台:对于没有精力做测试研发的客户,柯泰测试提供成熟的机台为其提供量产测试服务;(2)系统集成:对于有商业机密考量的客户,可以自己搭建测试系统,由柯泰测试提供测试流程设计、测试夹具制备、测试软件和数据对接等方面的服务,旨在降低客户的试错成本、缩短测试流程建立时间;(3)测试硬件:柯泰测试对市面上不同测试仪器的“个性”了如指掌,能根据客户的具体需求提供高性价比的硬件供应;(4)代测服务:这是柯泰测试新开展的业务,希望与客户合作,为客户提供完整的VCSEL测试报告。

柯泰测试为VCSEL企业提供的产品和服务

柯泰测试为VCSEL企业提供的产品和服务

未雨绸缪,为VCSEL新技术筹备新测试方案

目前,各家VCSEL企业都在积极布局下一代VCSEL技术。作为他们的“大后方”,柯泰测试也对未来几年VCSEL技术的发展趋势保持跟进,确保VCSEL企业的新产品具备强有力的测试保障服务。张骞先生向在场观众详细介绍了柯泰测试对未来几年3D传感VCSEL测试服务的规划,比如对极窄脉冲的LIV测试,高功率VCSEL、多结VCSEL、矩阵式VCSEL的测试,以及采用倒装形式的VCSEL的测试方案等。

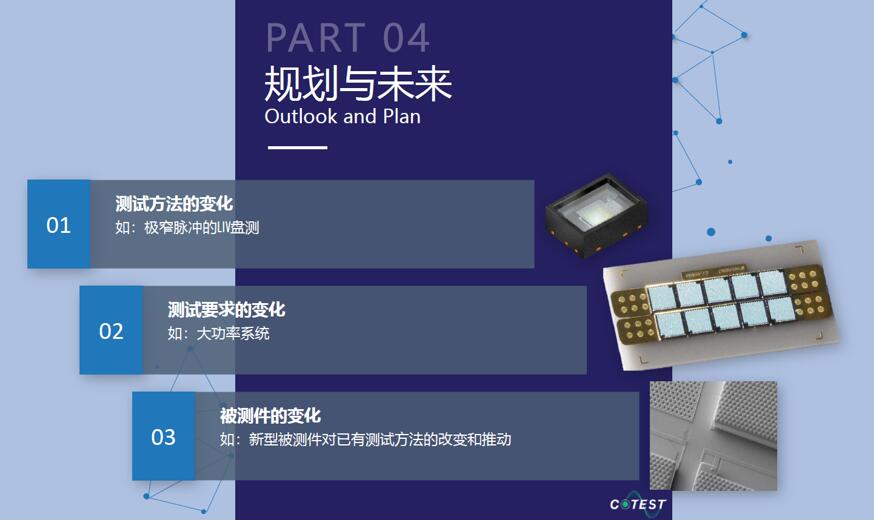

柯泰测试未来几年3D传感VCSEL测试服务规划

柯泰测试未来几年3D传感VCSEL测试服务规划

最后,张骞先生表示柯泰测试已经具备为VCSEL全产业链及各关键部件提供完整测试系统的能力。VCSEL行业尚未进入真正爆炸式的发展阶段,还有很多厂商尝试进入。除了智能手机,国内开始延伸出很多非手机应用。柯泰测试的责任和角色,是帮客户在新产品导入时就提供可定制化测试服务。在VCSEL测试领域,柯泰测试的使命是为客户节约时间、提高效率、加快产品推向市场的速度,真正地助力VCSEL产业发展!
